6.5.4 Condizioni di collegamento
dell'ampliamento del modulo R412008692
Le valvole esterne o i sistemi di valvole vengono collegati
tramite i connettori dell'apparecchiatura X201, X202,
X203, X204
Per il collegamento dei moduli servirsi di connettori
ad innesto e cavi confezionati.
O
Se non vengono utilizzati cavi e connettori ad innesto
confezionati, rispettare l'occupazione pin
rappresentata nella Tab. 10.

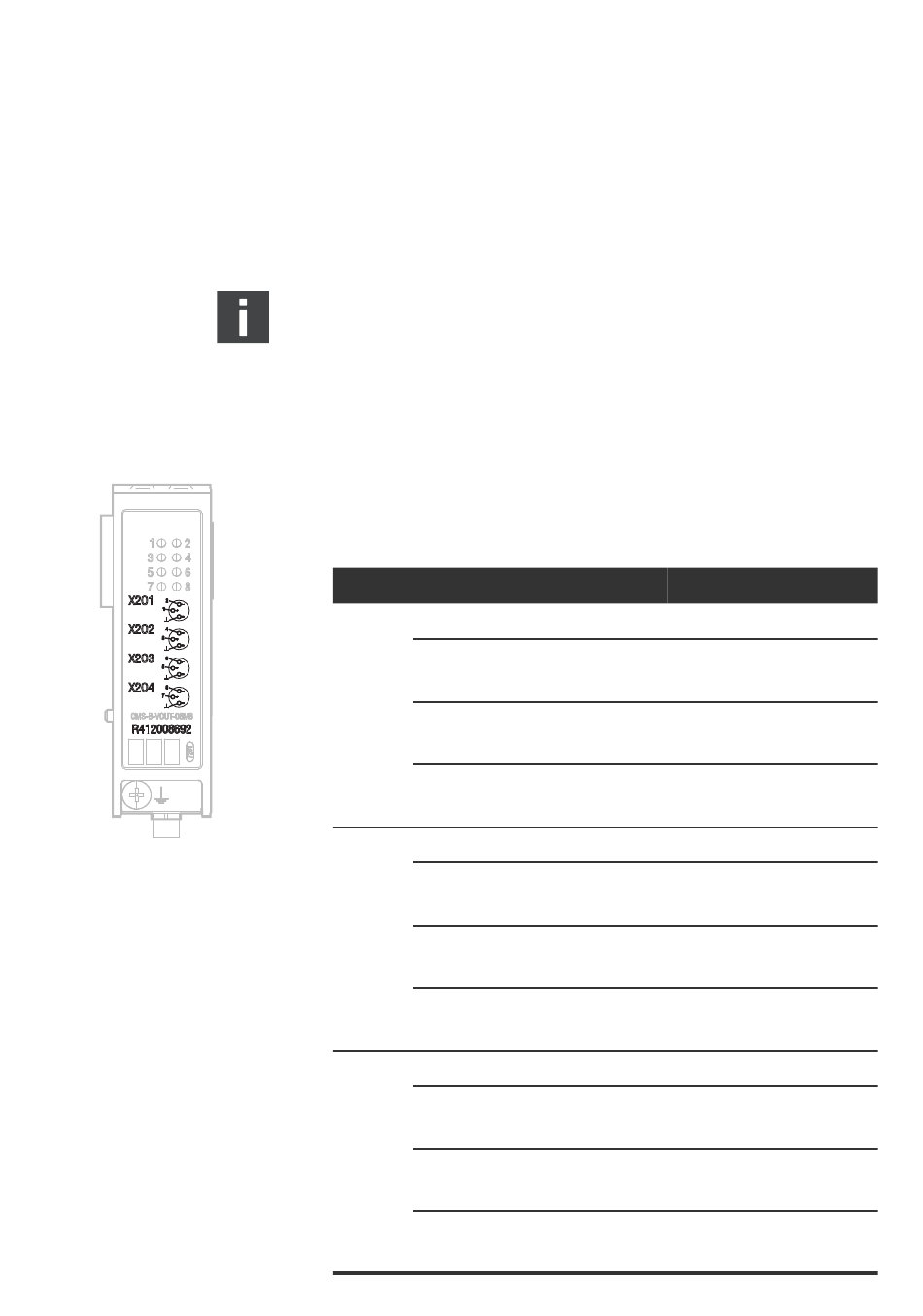

Tabella 10: Occupazione dei connettori
dell'apparecchiatura X201, X202, X203, X204
per R412008692, 4 x 2 uscite valvole con
attacco M8, 3 poli
Pin Occupazione
X201
1 Uscita valvola 2
4 Uscita valvola 1
3 0 V / massa di U
dell'accoppiatore bus
X202
1 Uscita valvola 4
4 Uscita valvola 3
3 0 V / massa di U
dell'accoppiatore bus
X203
1 Uscita valvola 6
4 Uscita valvola 5
3 0 V / massa di U
dell'accoppiatore bus
Corrente di segnale
max 100 mA per
bobina valvola
max 100 mA per
bobina valvola
e U
Q1 Q2
max 100 mA per
bobina valvola
max 100 mA per
bobina valvola
e U
Q1 Q2
max 100 mA per
bobina valvola
max 100 mA per
bobina valvola
e U
Q1 Q2
1)
1)
1)
1)
1)
1)
