270 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montering
Moduluppbyggnad
1

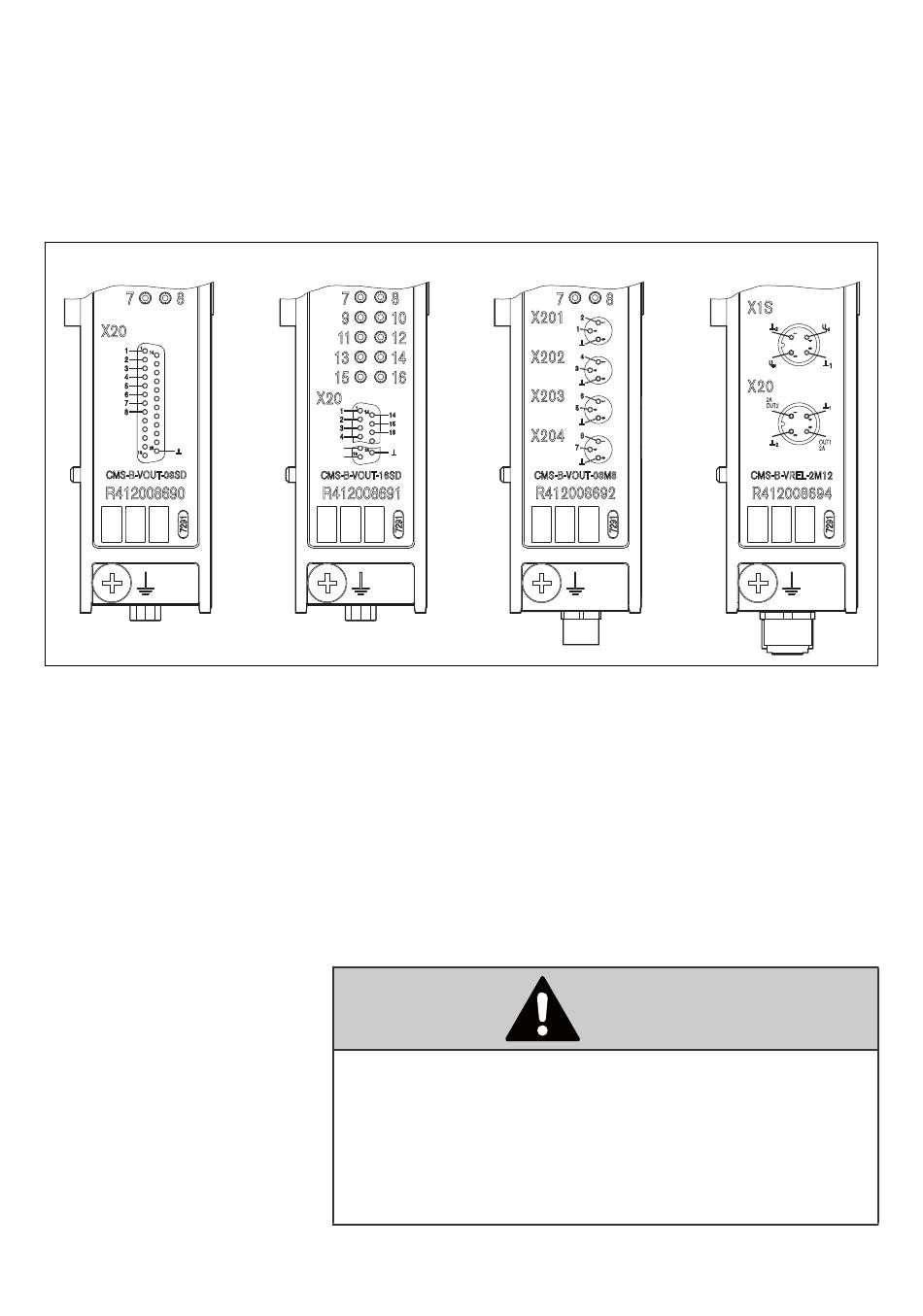

Fig. 15: Etiketter på moduluppbyggnaderna
1
R412008690 8 ventilutgångar
D-SUB-anslutning
2
R412008691 16 ventilutgångar
D-SUB-anslutning
6.4 Märka modulutbyggnad
O
Märk moduluppbyggnaden med respektive angiven/
använd adress på BTN-etiketten på
modulanslutningssidan.
2
12
13
3
R412008692 4 x 2 ventilutgångar
med M8-anslutning
4
R412008694 2 utgångar med
reläfunktion

6.5 Ansluta moduler elektriskt

Aktiv elektrisk spänning
Risk för elektriska stötar.
O Gör alltid den aktuella anläggningsdelen trycklös
och spänningsfri innan moduler ansluts elektriskt
till ventilsystemet.
3
SE UPP
4
