216 AVENTICS | CMS, BDC, Stand-Alone | R412008961–BDL–001–AF
Montaje

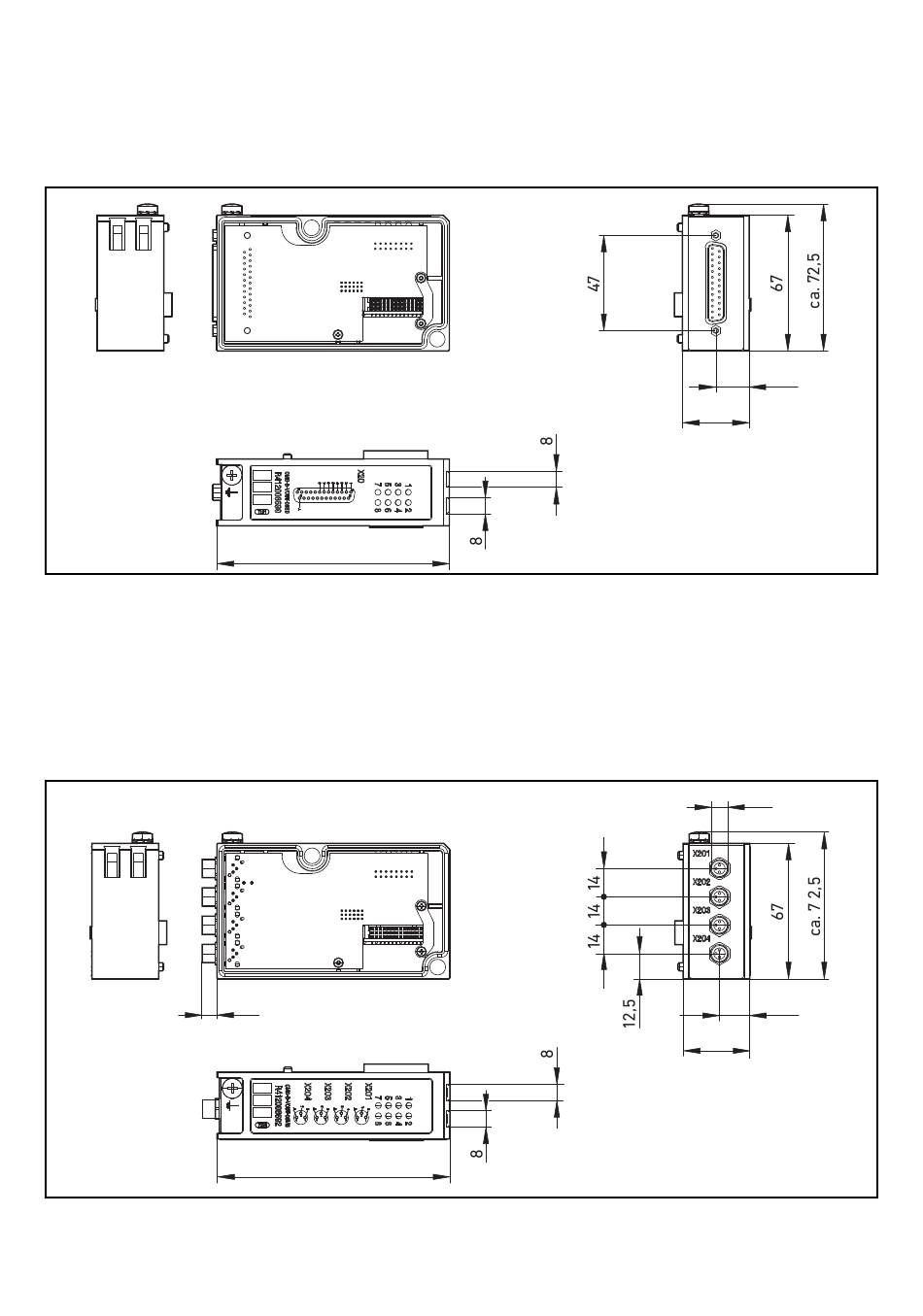

Fig. 9: Esquema acotado de la ampliación de módulo R412008690, 8 salidas de
válvulas salidas con conexión D-SUB
Fig. 10: Esquema acotado de la ampliación de módulo R412008692, 4 x 2 salidas de
válvulas con conexión M8
6.2.2 Dimensiones de la ampliación de módulo
8 salidas de válvulas con conexión D-SUB
115
6.2.3 Dimensiones de la ampliación de módulo
4 x 2 salidas de válvulas con una conexión
M8 de 3 polos
7,3
115
16,5
33
M8
15
33
