Descripción del aparato

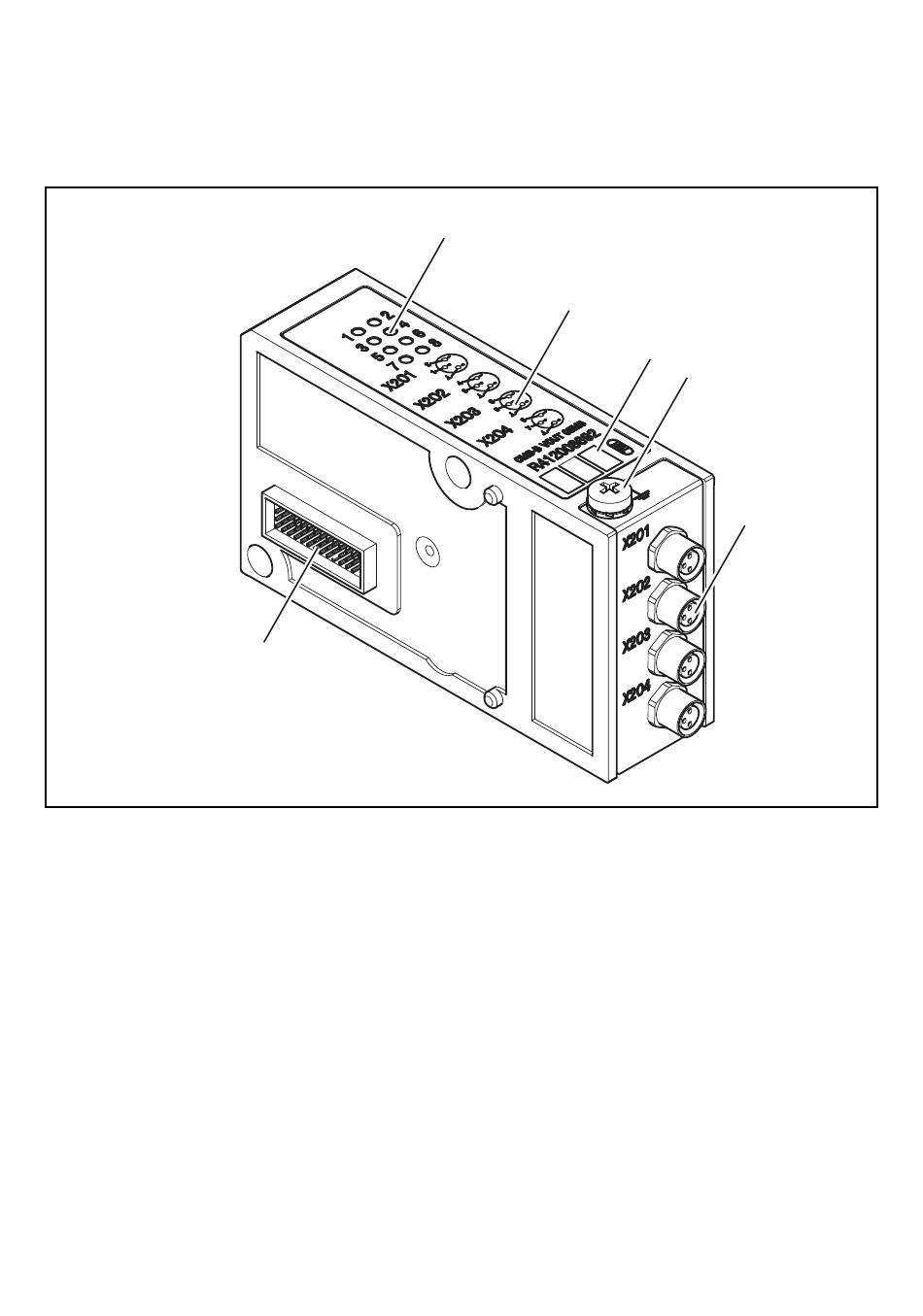

Fig. 6: Ampliación de módulo R412008692, 4 x 2 salidas de válvulas con conexión M8
1 Indicador LED de señales de pilotaje
2 Esquema para la ocupación de enchufes
3 Campos de rotulación BTN
4 Conexión FE
5 4 x 2 salidas de válvulas con conexión M8
6 Conexión de enchufe para señales de entrada
5.2.4 Ampliación de módulo 4 x 2 salidas de
válvulas con conexión M8 de 3 polos
6
Con la ampliación de módulo 4 x 2 salidas de válvulas se
pueden pilotar, a partir de señales de bus entrantes,
hasta 8 válvulas.
