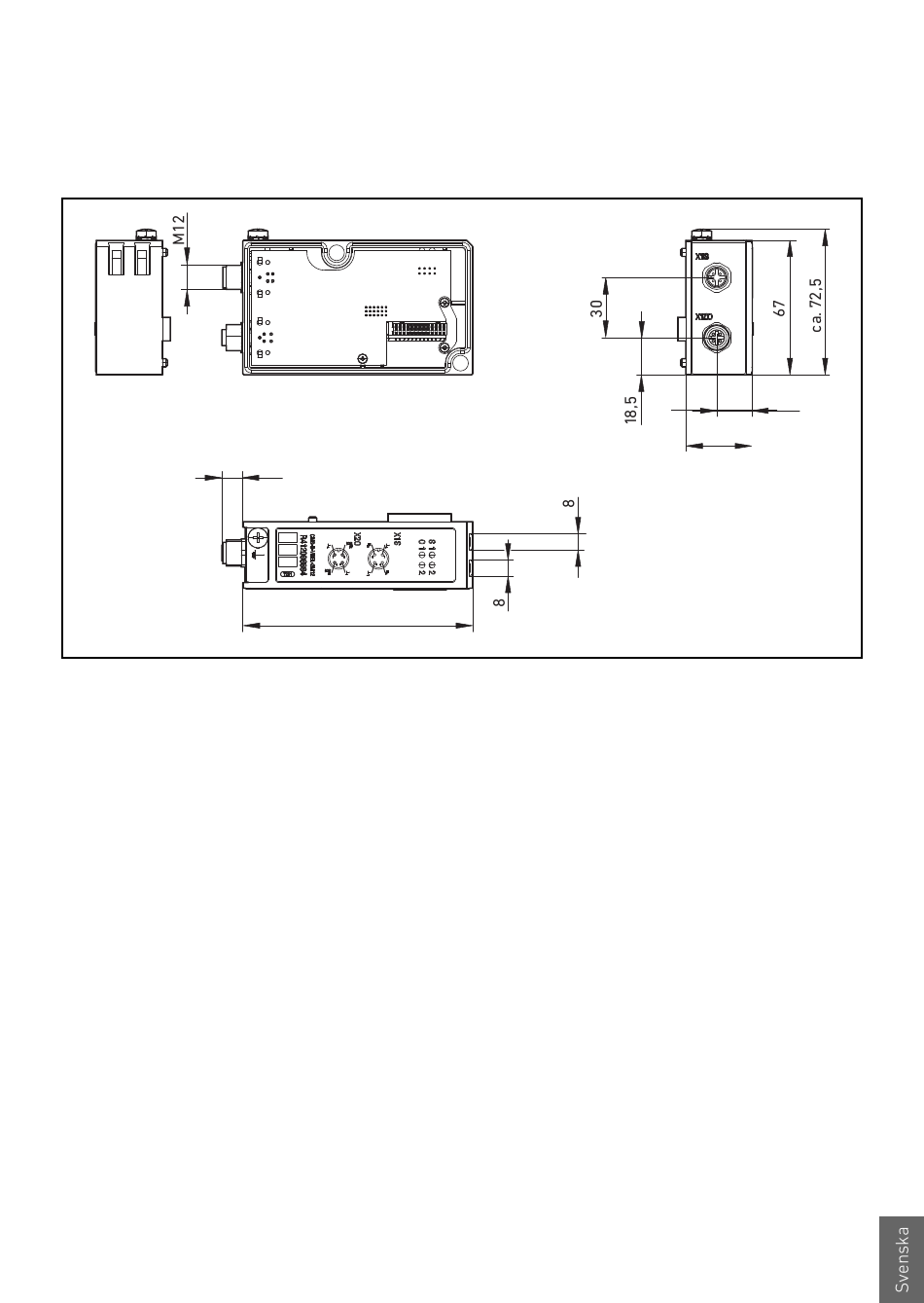

Fig. 11: Måttritning för moduluppbyggnad R412008694, 2 utgångar,
galvaniskt åtskilda, med reläfunktion
6.2.4 Mått för modulutbyggnad
med reläfunktion
10,5
115
6.3 Välja modulkombination
Med fältbussnoderna CMS- och BDC-B-design kan
maximalt 32 ventiler med en spole eller 16 ventiler med
två spolar styras i ett ventilsystem.
Moduluppbyggnaderna gör att styrsignalerna som är
tillgängliga via en fältbussnod kan delas upp på ventiler
i olika ventilsystem (se Fig. 12). Det aktuella
kopplingssystemet visas schematiskt i Fig. 13
på sidan 266.
Därvid kan max. 3 moduluppbyggnader användas och
kombineras med varandra.
Montering
17,5
33
