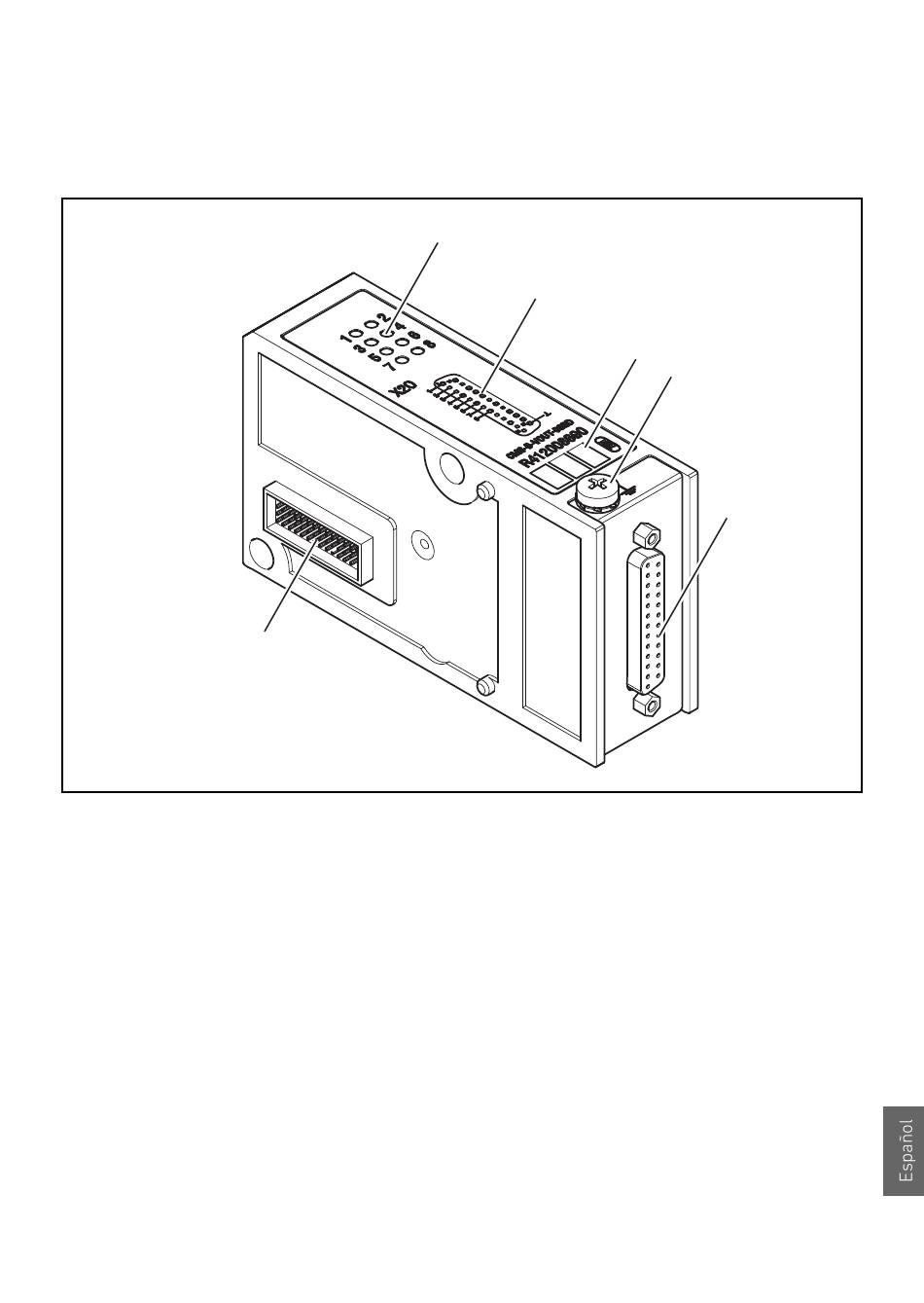

Fig. 5: Ampliación de módulo R412008690, 8 salidas de válvulas con conexión D-SUB
1 Indicador LED de señales de pilotaje
2 Esquema para la ocupación de enchufes
3 Campos de rotulación BTN
4 Conexión FE
5 1 x 16 con salida D-SUB
Par de apriete para contraenchufe D-SUB: 0,35 + 0,05 Nm
6 Conexión de enchufe para señales de entrada
5.2.3 Ampliación de módulo 8 salidas de
válvulas con conexión D-SUB
6
Con la ampliación de módulo 8 salidas de válvulas con
D-SUB se pueden pilotar, a partir de señales de bus
entrantes, hasta 8 válvulas.
