Montage

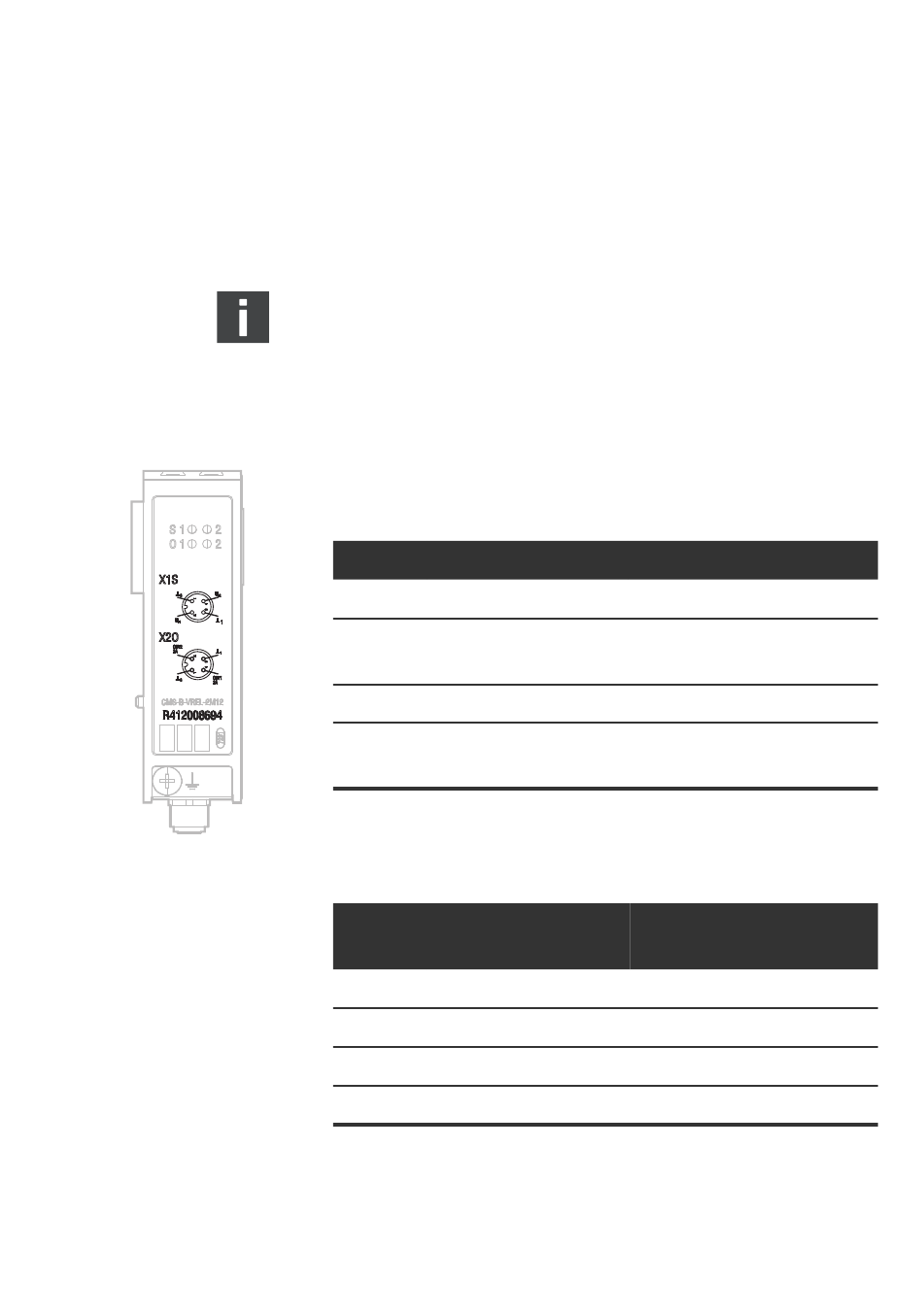

6.5.5 Conditions de raccordement
de l'extension de module R412008694
Les distributeurs externes sont raccordés via
le connecteur X20. L'alimentation en tension externe
du module est raccordée via le connecteur X1S.
Pour raccorder les modules, utiliser des raccords
enfichables et des câbles confectionnés.
O
Lors de l'utilisation de raccords enfichables et de
câbles non confectionnés, respecter l'affectation des
broches représentée aux Tableau 11 et Tableau 12
Tableau 11 :Affectation du connecteur X21 pour
R412008694, entrée de tension, douille M12,
codage A, 4 pôles
Broche Entrée de tension
1 GND 2
2 U
+1
3 GND 1
4 U
+2
Tableau 12 :Affectation du connecteur X20 pour
R412008694, goujon M12, codage A, 4 pôles
Sortie de
Broche
commutation
1 GND 2
2 OUT 2 (U
3 GND 1
4 OUT 1 (U
1)
Les deux tensions d'alimentation doivent être sécurisées
via un fusible externe (2,5 A, F).
Affectation
première alimentation
en tension externe
deuxième alimentation
en tension externe
Courant de signal
) Max. 2 A
+2
) max. 2 A
+1
1)
1)
