Automate programmable S7-200 Manuel système
Vérification des paramètres de communication pour
STEP 7- - Micro/WIN
Le projet--exemple utilise les paramètres par défaut pour STEP 7--Micro/WIN et le câble
RS--232/PPI multi--maître. Procédez comme suit pour vérifier ces paramètres :
1. Vérifiez que l'adresse du câble
PC/PPI dans la boîte de dialogue
"Communication" est définie à 0.
2. Vérifiez que l'interface pour le
paramètre de réseau est définie à
"PC/PPI cable(COM1)".
3. Vérifiez que la vitesse de
transmission est définie à
9,6 kbps.
Reportez--vous au chapitre 7 si vous
devez modifier vos paramètres de
communication.

Etablissement de la communication avec le S7- - 200

Servez--vous de la boîte de dialogue "Communication" pour effectuer la connexion à votre CPU
S7--200 :
1. Double--cliquez sur l'icône de
rafraîchissement dans la boîte de
dialogue "Communication".
STEP 7--Micro/WIN recherche la
station S7--200 et affiche une
icône CPU pour la station S7--200
connectée.
2. Sélectionnez le S7--200 et cliquez
sur OK.
Si STEP 7--Micro/WIN ne trouve pas
votre CPU S7--200, vérifiez les valeurs
des paramètres de communication et
répétez ces étapes.
Une fois la communication avec le
S7--200 établie, vous pouvez créer et
charger le programme--exemple.
Création d'un programme- -exemple
La saisie de cet exemple de programme de commande vous aidera à comprendre à quel point il
est facile d'utiliser STEP 7--Micro/WIN. Ce programme utilise six instructions dans trois réseaux
pour créer une temporisation à démarrage automatique très simple qui se réinitialise
automatiquement.
Pour cet exemple, nous allons utiliser l'éditeur Schéma à contacts (CONT) pour saisir les
instructions du programme. L'exemple suivant montre le programme complet en schéma à
contacts et en liste d'instructions (LIST). Les commentaires de réseaux dans le programme LIST
expliquent la logique de chaque réseau. Le chronogramme illustre le fonctionnement du
programme.
10

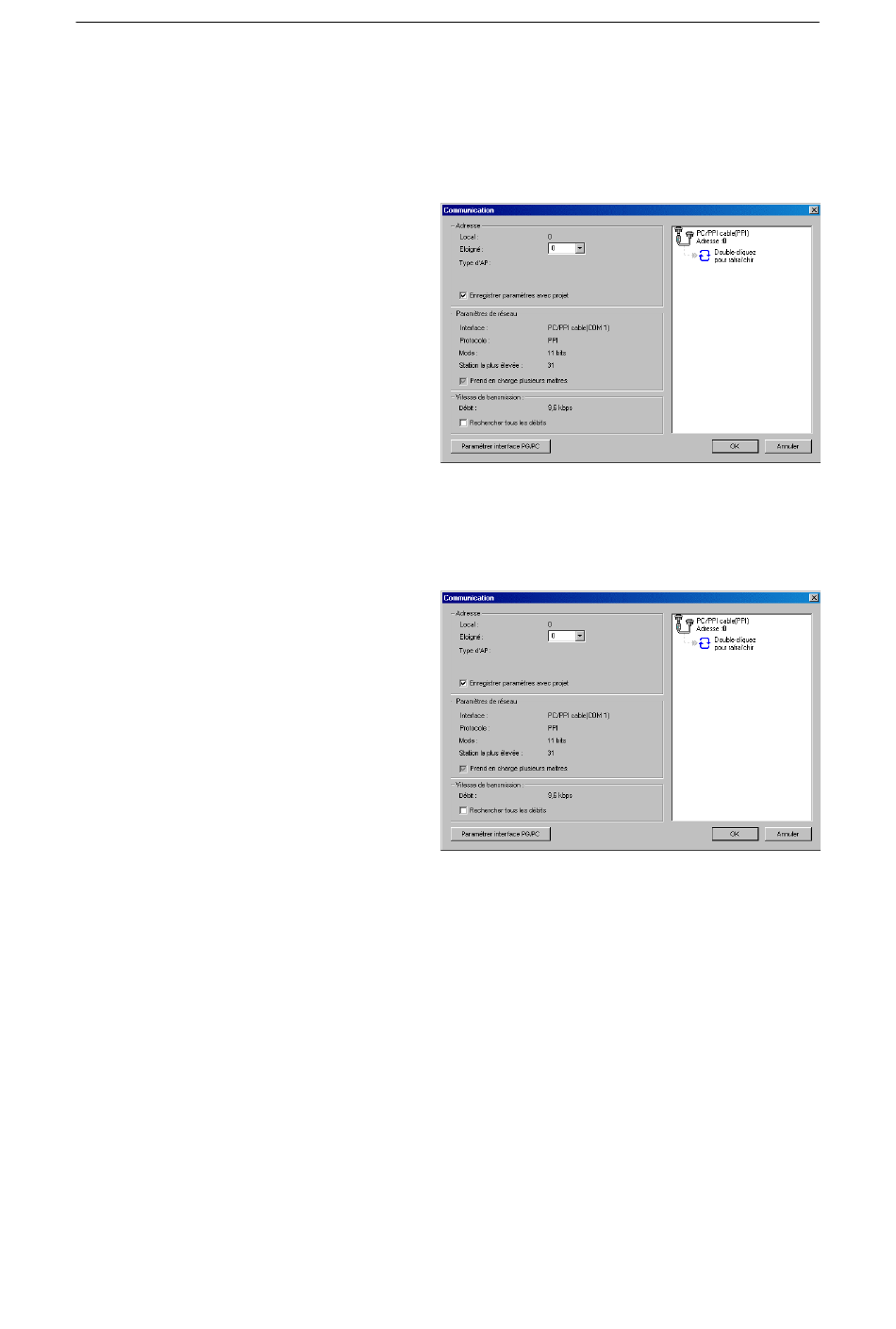

Figure 2-4 Vérification des paramètres de communication
Figure 2-5 Etablissement de la communication avec le
S7- -200
