Automate programmable S7-200 Manuel système

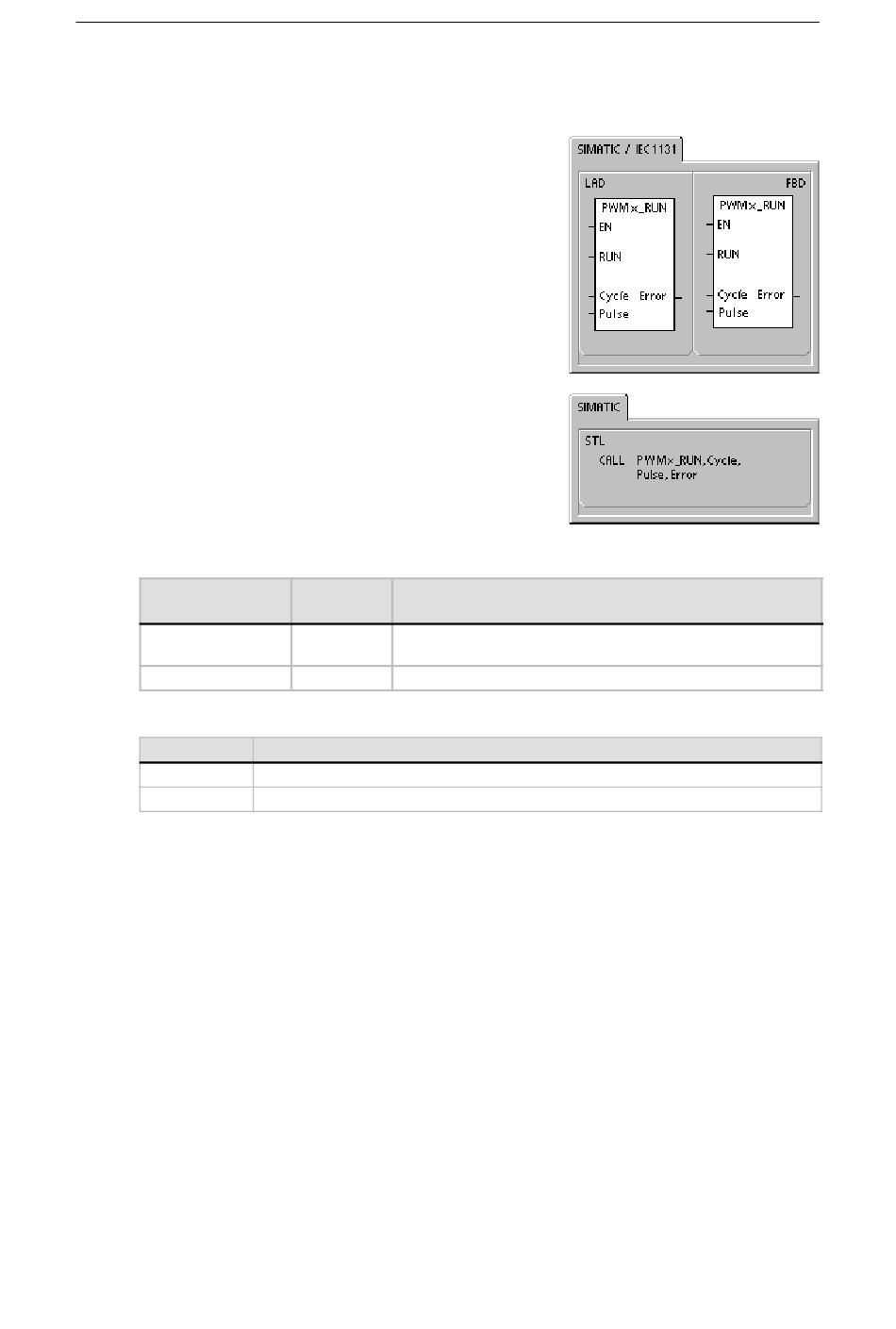

Opération PWMx_RUN
L'opération PWMx_RUN permet de commander le rapport
cyclique de la sortie en faisant varier la durée d'impulsion
de 0 à la durée d'impulsion de la période.
L'entrée Cycle est une valeur de mot qui définit la période
pour la sortie PWM. La plage autorisée va de 2 à 65535 fois
l'unité de temps (microseconde ou milliseconde) que vous
avez indiquée dans l'assistant.
L'entrée Duty_Cycle est une valeur de mot qui définit la
durée d'impulsion pour la sortie PWM. La plage de valeurs
autorisée va de 0.0 à 65535 fois l'unité de temps
(microseconde ou milliseconde) que vous avez indiquée
dans l'assistant.
La sortie Error est une valeur d'octet renvoyée par
l'opération PWMx_RUN et indiquant le résultant de
l'exécution (voir la description des codes d'erreur possibles
dans le tableau).
Tableau 9-1 Paramètres de l'opération PWMx_RUN
Entrées/sorties
Cycle, Duty_Cycle
Error
Tableau 9-2 Codes d'erreur pour l'opération PWMx_RUN
Code d'erreur
0
1
270
Types de Opérandes
données
WORD IW, QW, VW, MW, SMW, SW, T, C, LW, AC, AIW, *VD, *AC, *LD,
constante
BYTE IB, QB, VB, MBV, SMB, LB, AC, *VD, *AC, *LD, constante
Description
Pas d'erreur, achèvement normal
Arrêt immédiat émis pendant le déplacement. Commande ARRET achevée avec succès.
