L'interface DP du module EM 277 PROFIBUS--DP peut être reliée à un maître DP dans le réseau
tout en communiquant, en tant qu'esclave MPI, avec d'autres maîtres tels que des PG SIMATIC
ou des CPU S7--300/S7--400 dans le même réseau
avec une CPU 224 et un module EM 277 PROFIBUS--DP.
La CPU 315--2 est le maître DP et
-
a été configurée par une PG
SIMATIC disposant du logiciel de
programmation STEP 7.
La CPU 224 est un esclave DP
-
appartenant à la CPU 315--2. Le
module d'E/S ET 200 est
également un esclave appartenant
à la CPU 315--2.
La CPU S7--400 est reliée au
-
réseau PROFIBUS et lit des
données dans la CPU 224 au
moyen des opérations XGET
figurant dans son programme fi t d
utilisateur.
Configuration
Pour utiliser l'EM 277 PROFIBUS--DP
comme esclave DP, vous devez régler
l'adresse de station de l'interface DP afin
qu'elle corresponde à l'adresse figurant
dans la configuration du maître. Vous
définissez cette adresse à l'aide des
commutateurs rotatifs sur le module EM
277. Si vous modifiez la position des
commutateurs, vous devez mettre la
CPU hors puis sous tension pour que la
nouvelle adresse esclave prenne effet.
Le maître échange des données avec
chacun des esclaves en envoyant les
informations contenues dans sa zone de
sortie à la mémoire tampon de sortie de
l'esclave (appelée boîte à lettres de l'esclave (appelée boîte à lettres de
réception). L'esclave réagit au message
du maître en lui renvoyant une mémoire
tampon d'entrée (appelée boîte à lettres
d'émission) que le maître range dans
une zone d'entrée.
La figure A-28 montre un exemple de mémoire V et de zone d'adresses d'E/S d'un maître
PROFIBUS--DP.
Le maître DP peut configurer l'EM 277 PROFIBUS--DP de façon à ce que ce dernier accepte des
données de sortie du maître et lui renvoie des données d'entrée. Les mémoires tampons des
données de sortie et d'entrée résident dans la mémoire des variables (mémoire V) de la CPU
S7--200. Lors de la configuration du maître DP, vous définissez, dans les informations
d'affectation de paramètres pour l'EM 277, l'adresse d'octet en mémoire V où doit commencer la
mémoire tampon des données de sortie. Vous définissez également la configuration d'E/S,
c'est--à--dire le volume de données de sortie à écrire dans la CPU S7--200 et le volume de
données d'entrée que doit renvoyer la CPU S7--200. L'EM 277 détermine alors la taille des
mémoires tampons d'entrée et de sortie à partir de la configuration d'E/S. Le maître DP transfère
les informations d'affectation de paramètres et de configuration d'E/S dans le module EM 277
PROFIBUS--DP, qui transfère à son tour l'adresse de mémoire V et les longueurs de données
d'entrée et de sortie à la CPU S7--200.
Caractéristiques techniques

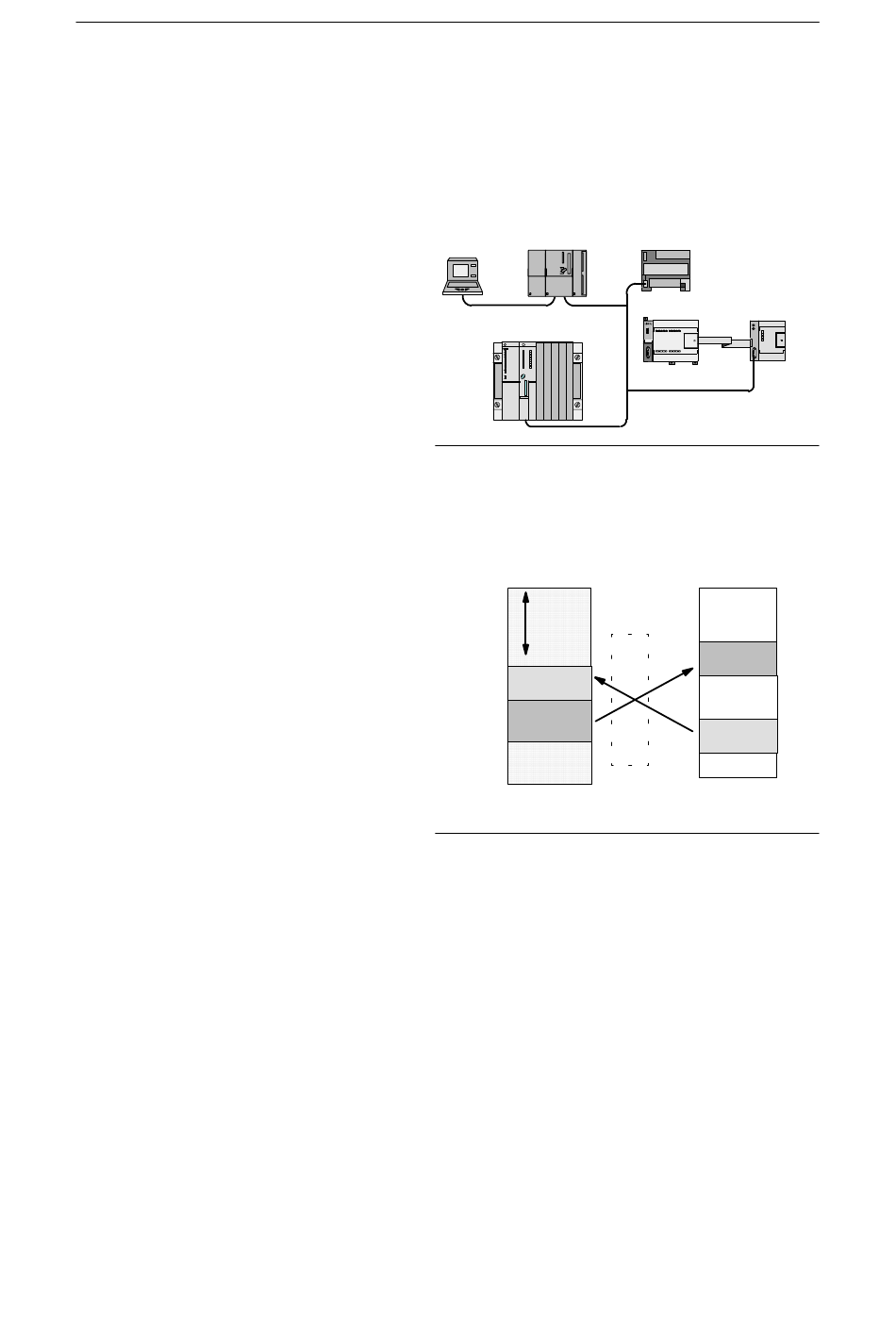

La figure A-27 montre un réseau PROFIBUS
.
PG SIMATIC
S7--300 avec
CPU 315--2
DP
CPU 400
Figure A-27 Module EM 277 PROFIBUS- -DP et CPU 224
dans un réseau PROFIBUS
CPU 224
Mémoire V
VB0
Module EM 277
Décalage : PROFIBUS- -DP
5000 octets
VB4999
VB5000
Tampon de sortie
(BAL réception) :
VB5015
16 octets
VB5016
Tampon d'entrée
(BAL émission) :
VB5031
16 octets
VB5032
VB5119
VB : octet de mémoire V
Figure A-28 Mémoire V et zone d'adresses d'E/S
Annexe A
ET 200B
EM 277
PROFIBUS--DP
CPU 224
CPU 315- -2 DP
Zones d'adresses d'E/S
P000
PI256
Zone d'entrée :
PI271
16 octets
PQ256
Zone de sortie :
16 octets
PQ271
P : périphérie
PI : périphérie d'entrée
PQ : périphérie de sortie
