Edition D'une Configuration De Journal De Données Existante - Siemens SIMATIC S7-200 Manuel

Edition d'une configuration de journal de données existante
Procédez comme suit pour éditer une
configuration de journal de données
existante :
1. Cliquez sur la liste déroulante des
configurations et sélectionnez une
configuration de journal de
données existante comme illustré
à la figure 14-4.
2. Pour effacer une configuration de
journal de données existante,
cliquez sur le bouton Effacer
configuration.
Vous pouvez avoir jusqu'à quatre
j journaux de données différents.
Affectation de mémoire
L'assistant Journal de données crée un bloc dans la zone de mémoire V de l'AP. Ce bloc est
l'adresse de mémoire à laquelle un enregistrement de journal de données sera créé avant qu'il ne
soit écrit dans la cartouche mémoire. Vous indiquez une adresse de début en mémoire V où vous
voulez placer la configuration. Vous pouvez soit sélectionner l'adresse de mémoire V, soit laisser
l'assistant Journal de données vous proposer l'adresse d'un bloc de mémoire V inutilisé de la
taille nécessaire. La taille du bloc varie en fonction des choix spécifiques que vous avez effectués
dans l'assistant Journal de données (voir figure 14-5).
Procédez comme suit pour l'affectation
de mémoire :
1. Pour sélectionner l'adresse de
mémoire V où l'enregistrement de
journal de données sera créé,
cliquez dans la zone pour
l'adresse et entrez l'adresse.
2. Pour que l'assistant Journal de
données sélectionne un bloc de
mémoire V inutilisé de la taille
correcte, cliquez sur le bouton
Suggérer adresse.
3. Cliquez sur le bouton Suivant.
Utilisation de journaux de

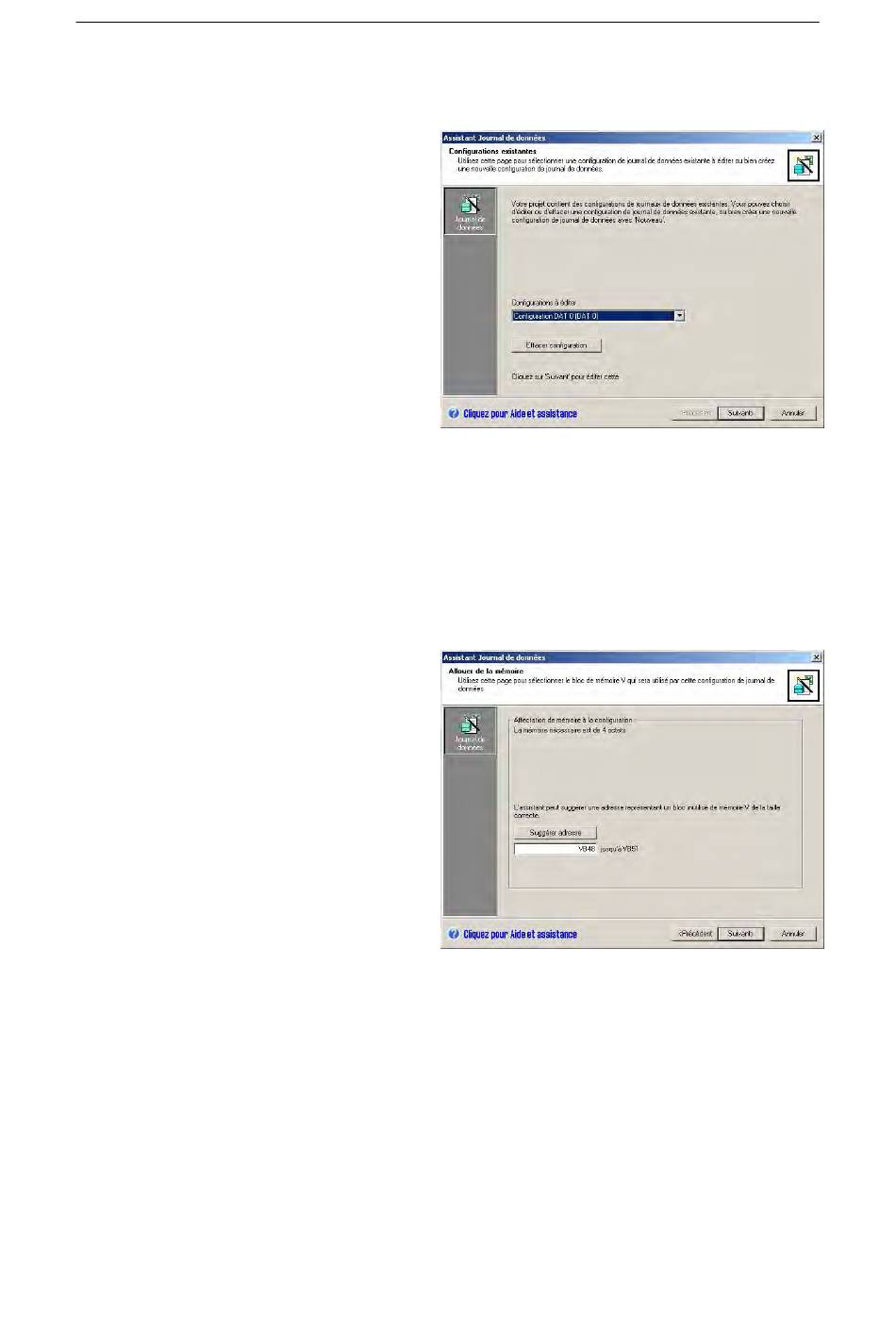

Figure 14-4 Edition de configurations de journaux de
données existantes
Figure 14-5 Affectation de mémoire
Chapitre 14
397
