Configuration par défaut :
Sens de recherche PR : négatif
Sens d'approche PR : positif
Mouvement positif
Mouvement négatif
Sens de recherche PR : positif
Sens d'approche PR : positif
Mouvement positif
Mouvement négatif

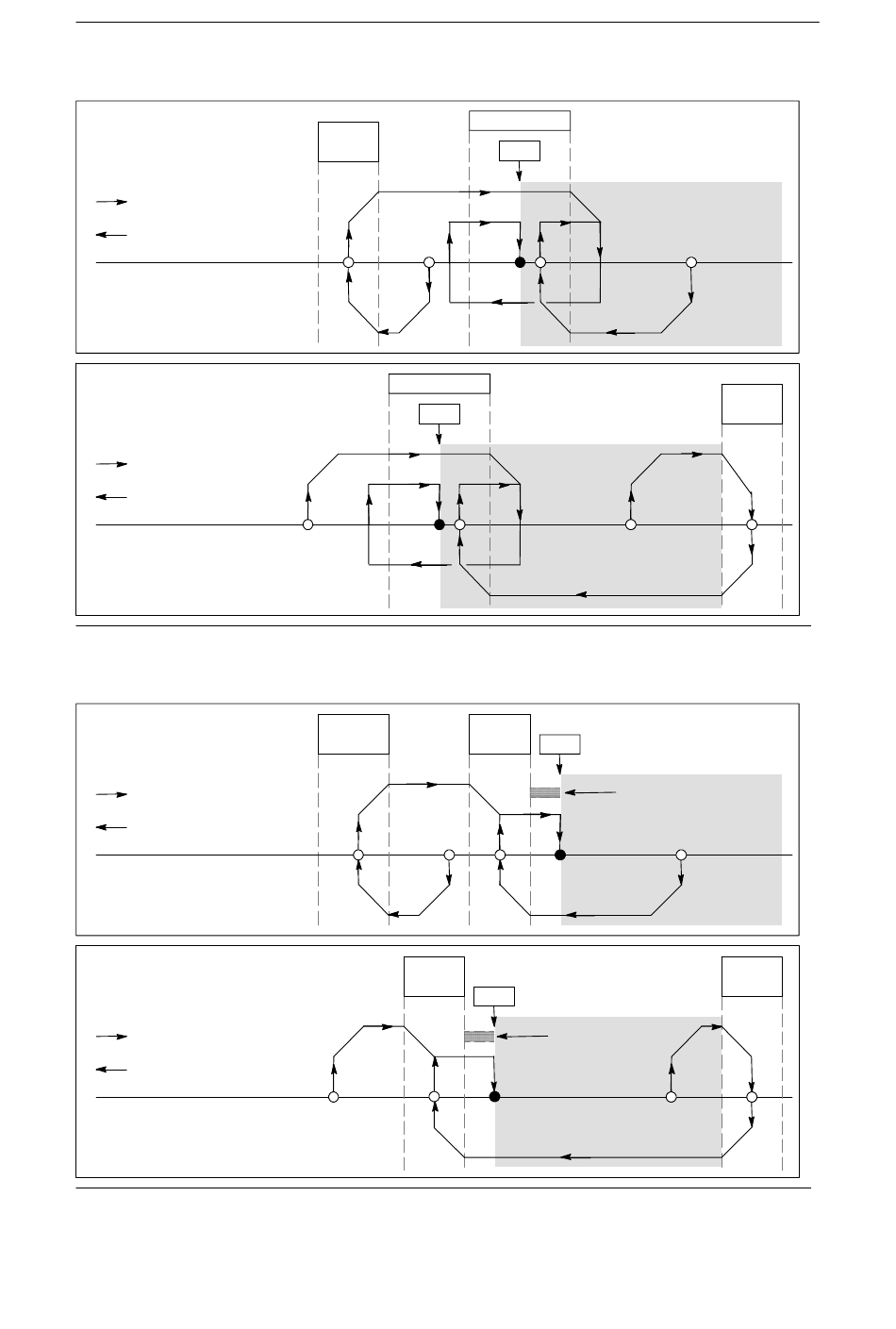

Figure 9-22 Recherche du point de référence, mode 2
Configuration par défaut :
Sens de recherche PR : négatif
Sens d'approche PR : positif
Mouvement positif
Mouvement négatif
Sens de recherche PR : positif
Sens d'approche PR : positif
Mouvement positif
Mouvement négatif
Figure 9-23 Recherche du point de référence, mode 3
RPS active
LMT- -
active
RPS active
PR
LMT- - RPS
active active
RPS
active
PR
Commande de mouvement en
PR
Zone de travail
Zone de travail
PR
Zone de travail
Nombre d'impulsions ZP
Zone de travail
Nombre
d'impulsions ZP
