Visualisation de l'état du programme en LIST
Vous pouvez surveiller l'état d'exécution de votre programme LIST instruction par instruction.
Pour un programme LIST, STEP 7--Micro/WIN visualise l'état des opérations qui sont affichées à
l'écran.
STEP 7--Micro/WIN collecte des informations d'état dans le S7--200, en commençant à la
première instruction LIST en haut de la fenêtre de l'éditeur. Au fur et à mesure que vous faites
défiler la fenêtre de l'éditeur vers le bas, de nouvelles informations sont collectées dans le
S7--200.
STEP 7--Micro/WIN actualise de manière
continue les valeurs à l'écran. Pour
suspendre les mises à jour de l'écran,
cliquez sur le bouton Pause déclenchée.
Les données en cours restent à l'écran
jusqu'à ce que vous annuliez la sélection
de ce bouton.
Configuration des paramètres à
afficher dans le programme LIST
STEP 7--Micro/WIN permet d'afficher
l'état de divers paramètres pour les
instructions LIST. Sélectionnez la
commande Outils > Options,
sélectionnez Editeur de programme puis
sélectionnez Editeur de programme puis
cliquez sur l'onglet LIST (voir figure 8-3).
Surveillance et modification des données dans le S7- -200 à
l'aide d'une table de visualisation d'état
La table de visualisation d'état permet de
lire, d'écrire, de forcer et de surveiller
des variables lorsque le S7--200 exécute
votre programme. Sélectionnez la
commande Affichage > Composante >
Table de visualisation d'état pour créer
une table de visualisation d'état. La
figure 8-4 montre un exemple de table
de visualisation d'état.
Vous pouvez créer plusieurs tables de
visualisation d'état.
STEP 7--Micro/WIN fournit des icônes
dans une barre d'outils pour manipuler la
table de visualisation d'état : Tri
croissant, Tri décroissant, Lecture
croissant Tri décroissant Lecture
unique, Ecrire tout, Forcer, Annuler le
forçage, Annuler tout forçage et Lire
toutes les valeurs forcées.
Pour sélectionner un format pour une
cellule, sélectionnez la cellule et cliquez
sur le bouton droit de la souris afin
d'afficher le menu contextuel.
Guide de dépannage du matériel et outils de test logiciels

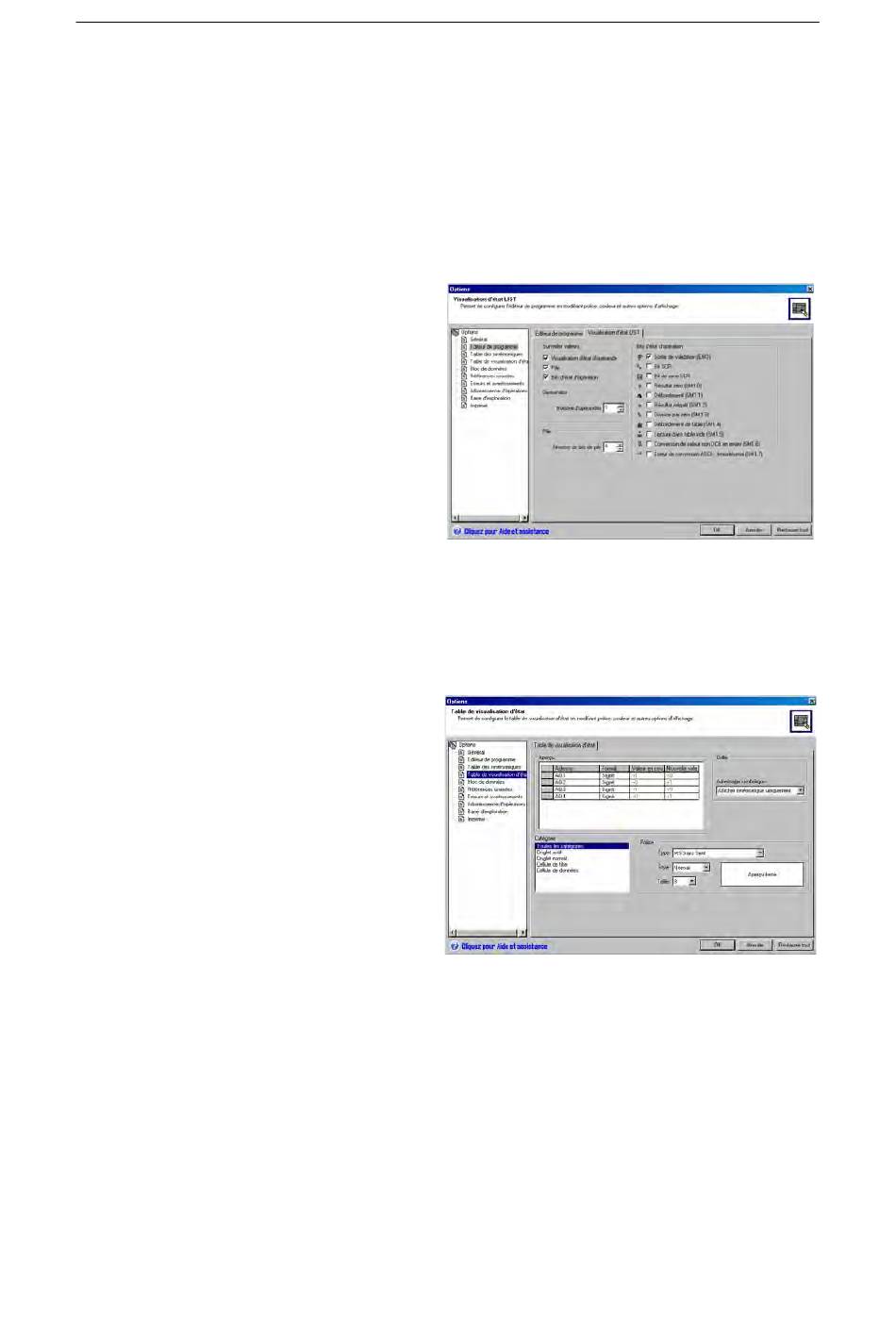

Figure 8-3
Figure 8-4
Options d'affichage pour la visualisation d'état
en LIST
Table de visualisation d'état
Chapitre 8
263
