Configuration d'un modem éloigné
Le modem éloigné est le modem qui est
connecté au S7--200. Si le modem
éloigné est un module modem EM 241,
aucune configuration n'est requise. Si
vous vous connectez à un modem
autonome ou à un modem cellulaire,
Assistant
vous devez configurer la connexion.
d'extension
de modem
L'assistant d'extension de modem
configure le modem éloigné qui est relié
à la CPU S7--200. Des configurations de
modem spéciales sont nécessaires pour
communiquer correctement avec
l'interface RS--485 semi--duplex de la
CPU S7--200. Il vous suffit de CPU S7--200 Il vous suffit de
sélectionner le type de modem et
d'entrer les informations en vous laissant
guider par l'assistant. Reportez--vous à
l'aide en ligne pour plus d'informations.
Configuration d'un câble PPI multi- - maître pour le fonctionnement
avec un modem éloigné
Le câble RS--232/PPI multi--maître
permet d'envoyer des chaînes de
commandes AT de modem lors de la
mise sous tension du câble. Notez que
cette configuration est nécessaire
uniquement s'il faut modifier les
paramétrages par défaut du modem
(voir figure 7-27).
Vous pouvez indiquer des commandes
de modem dans le champ Général. La
commande de réponse automatique est
le seul paramétrage par défaut.
Vous pouvez indiquer des commandes
d'autorisation de téléphone cellulaire et
des numéros PIN dans le champ
Autorisation du téléphone cellulaire, par
exemple +CPIN=1234.
Chaque chaîne de commande sera
envoyée séparément au modem et sera
précédée de la commande AT de
demande d'attention du modem.
Ces commandes seront initialisées à
l'intérieur du câble par sélection du
bouton "Programme/Test".
Notez que le dessin décrit les réglages de commutateurs recommandés en fonction des
paramètres sélectionnés.
Lorsque vous configurez le câble RS--232/PPI multi--maître avec STEP 7--Micro/WIN, vous devez
connecter le connecteur RS--485 à une CPU S7--200 qui constitue la source de courant 24 V
nécessaire au fonctionnement du câble. Vérifiez que la CPU S7--200 est bien sous tension.
Une fois la configuration STEP 7--Micro/WIN du câble RS--232/PPI multi--maître achevée,
déconnectez le câble du PC et connectez--le au modem. Mettez le modem et le câble hors
tension, puis sous tension. Vous pouvez maintenant utiliser le câble pour le mode éloigné dans un
réseau PPI multi--maître.
Conseil
Votre modem doit être réglé sur les paramètres d'usine par défaut pour que vous puissiez
l'utiliser avec un câble PPI multi--maître.
Communication via un réseau

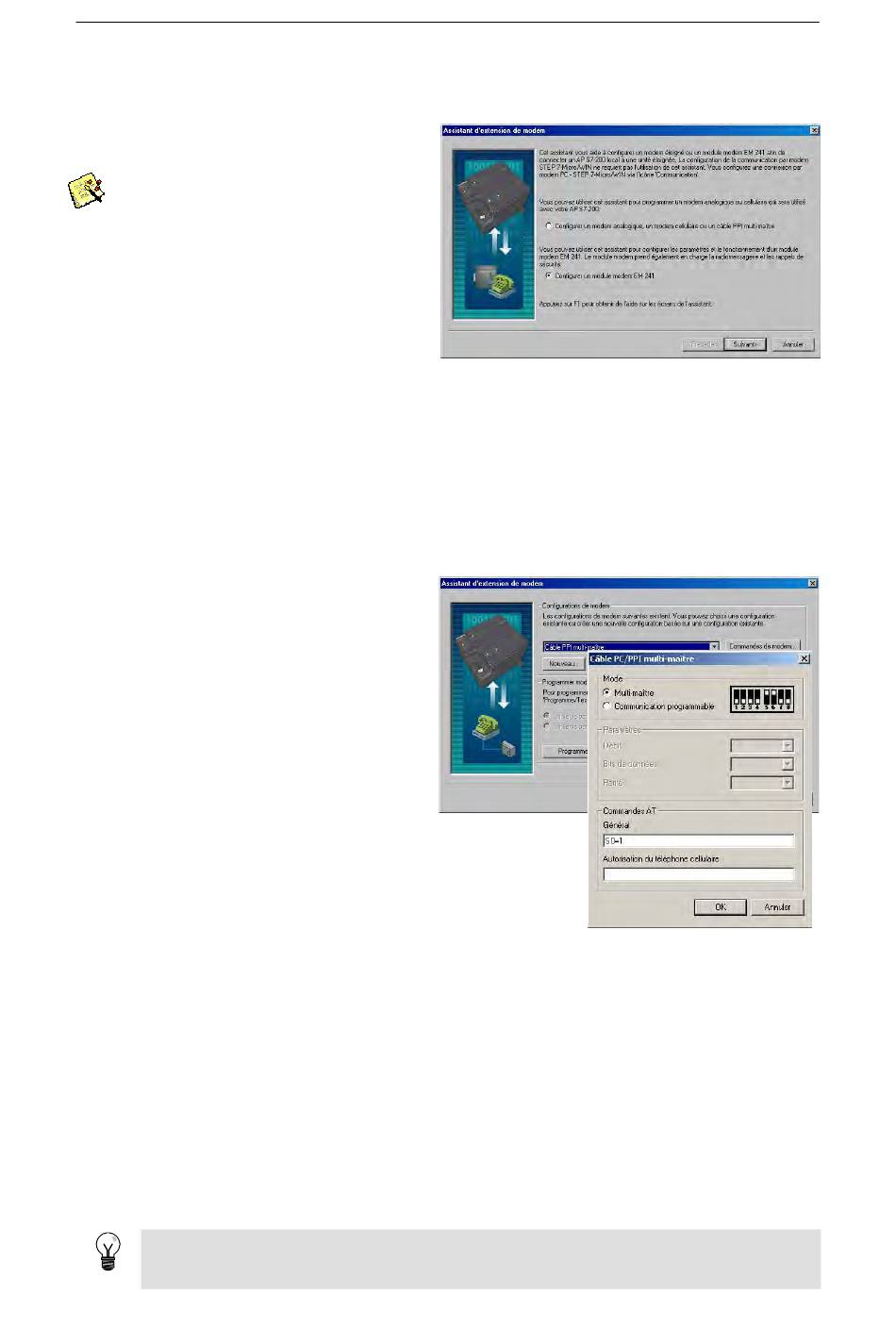

Figure 7-26 Assistant d'extension de modem
Figure 7-27 Assistant d'extension de modem : envoi de
commandes de modem
