Lorsque vous chargez un projet de la CPU dans votre ordinateur à l'aide de STEP 7--Micro/WIN,
le S7--200 charge le bloc de code, le bloc de données et le bloc de données système à partir de
la mémoire permanente. Les recettes et les configurations de journaux de données sont chargées
à partir de la cartouche mémoire. Les données des journaux de données ne sont pas chargées
dans votre ordinateur via STEP 7--Micro/WIN. C'est l'Explorateur S7--200 qui sert à charger les
données des journaux de données (voir chapitre 14).
Pour charger votre projet à partir d'une
CPU S7--200 :
1. Sélectionnez la commande
Fichier > Charger depuis la CPU.
2. Cliquez sur chaque élément de
projet que vous désirez charger
depuis la CPU.
3. Cliquez sur le bouton Charger
depuis la CPU.
Enregistrement du programme dans une cartouche mémoire
Le S7--200 vous permet de copier votre programme utilisateur d'une CPU dans une autre à l'aide
d'une cartouche mémoire. Vous pouvez également distribuer des mises à jour des blocs
quelconques suivants dans votre S7--200 : bloc de code, bloc de données ou bloc de données
système.
Avant de copier des éléments de programme en cartouche mémoire, STEP 7--Micro/WIN efface
tous les éléments de programme (recettes et journaux de données inclus), à l'exception des
fichiers utilisateur dans la cartouche mémoire. Si votre programme ne tient pas dans la cartouche
mémoire en raison de la taille de vos fichiers, vous avez deux possibilités pour créer suffisamment
d'espace de stockage pour votre programme. Vous pouvez soit effacer la cartouche mémoire via
la commande Système cible > Effacer cartouche mémoire, soit ouvrir l'Explorateur S7--200 et
supprimer les fichiers utilisateur devenus inutiles.
L'AP doit être à l'état Arrêt lorsque vous programmez la cartouche mémoire.
Pour stocker votre programme dans la
cartouche mémoire :
1. Sélectionnez la commande
Système cible > Programmer
cartouche mémoire.
2. Cliquez sur chaque élément du
projet que vous désirez copier
dans la cartouche mémoire (par
défaut, tous les éléments de
programme existant dans votre
projet sont sélectionnés). Si vous
sélectionnez le bloc de données
système, les valeurs de forçage
seront également copiées.
3. Cliquez sur le bouton Programmer.
Le bloc de code, le bloc de données système, le bloc de données et toutes les valeurs forcées
sont copiés de la mémoire permanente du S7--200 dans la cartouche mémoire. Les recettes et
les configurations de journaux de données sont copiées de STEP 7--Micro/WIN dans la cartouche
mémoire.
42

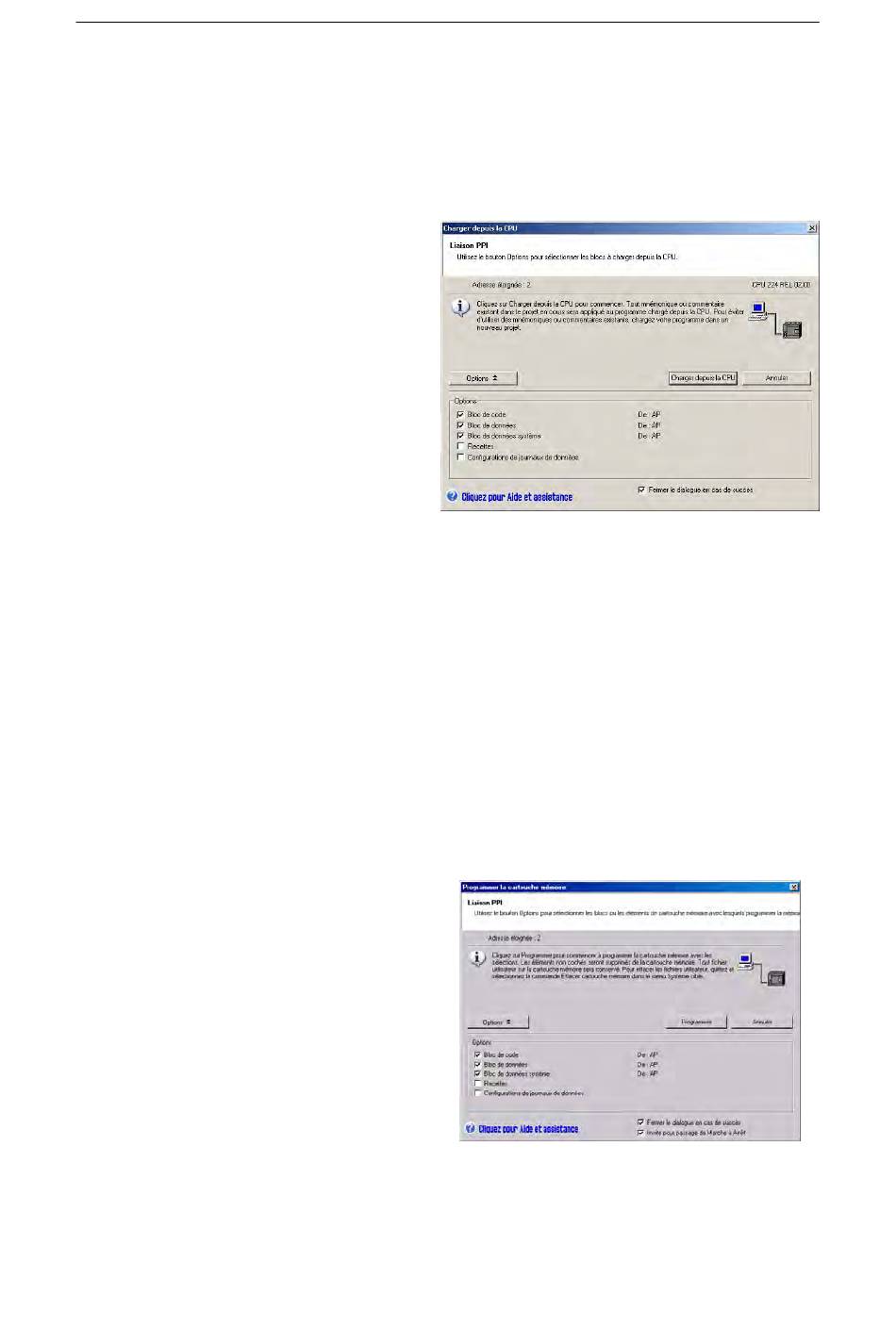

Figure 4-15 Chargement d'un projet depuis le S7- -200
Figure 4-16 Enregistrement du programme dans une
cartouche mémoire
