Automate programmable S7-200 Manuel système

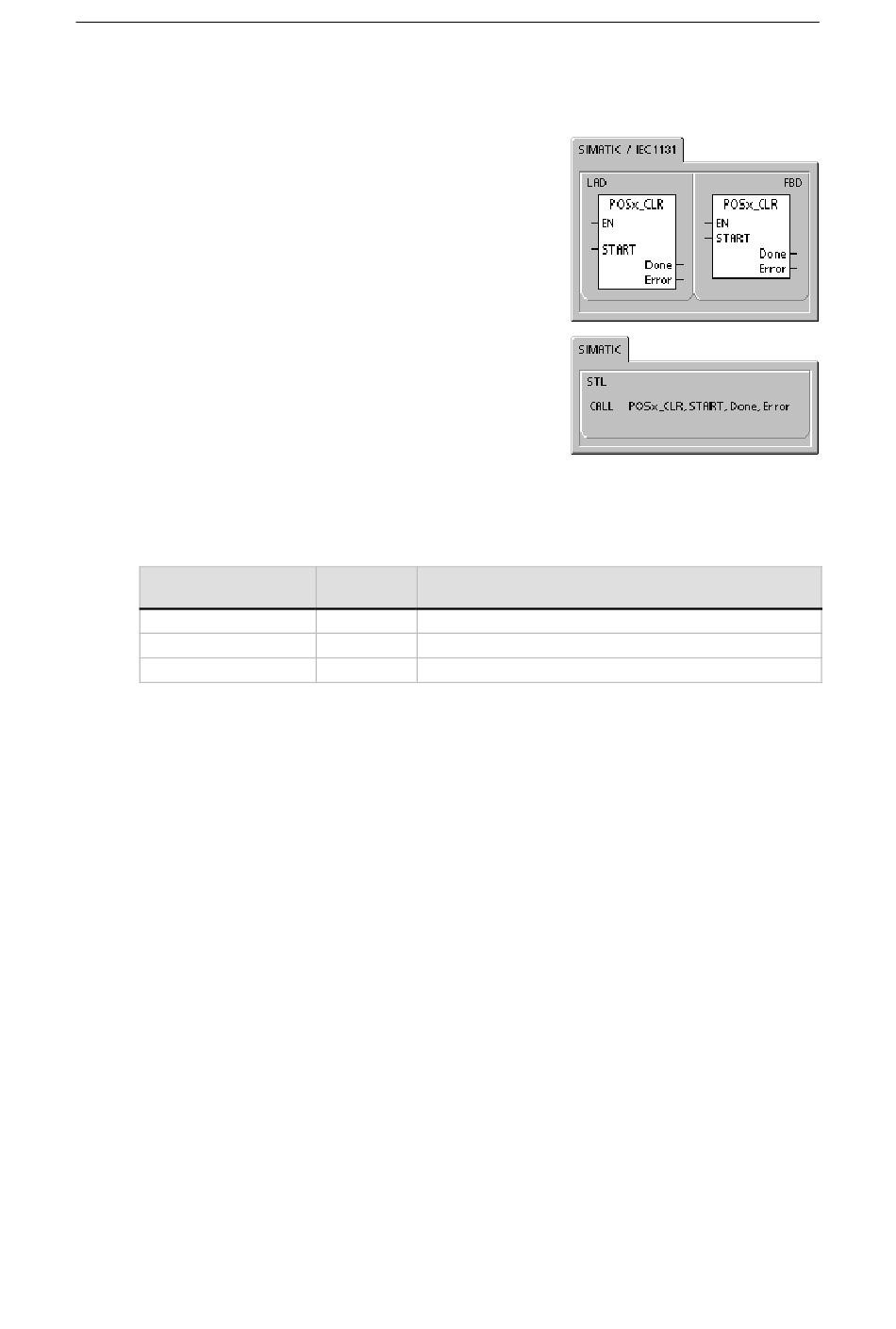

Opération POSx_CLR
L'opération POSx_CLR (Emettre impulsion au niveau de la
sortie CLR) ordonne au module de positionnement de
générer une impulsion de 50 ms au niveau de la sortie
CLR.
L'activation du bit EN valide cette opération. Veillez à ce
que le bit EN reste activé jusqu'à ce que le bit Done signale
que l'exécution de l'opération s'est achevée.
L'activation du paramètre START envoie une commande
CLR au module de positionnement. L'opération envoie une
commande CLR au module de positionnement à chaque
cycle pendant lequel le paramètre START est activé et
pendant lequel le module de positionnement n'est pas
occupé. Pour garantir qu'une seule commande est émise,
servez--vous d'un élément de détection de front pour activer
le paramètre START par impulsion.
Le paramètre Done prend la valeur 1 lorsque le module de
positionnement achève cette opération.
Le paramètre Error contient le résultat de cette opération.
Le tableau 9-20 contient les définitions des codes d'erreur.
Tableau 9-18 Paramètres de l'opération POSx_CLR
Entrées/sorties
START
Done
Error
300
Type de Opérandes
données
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
BOOL I, Q, V, M, SM, S, T, C, L
BYTE IB, QB, VB, MB, SMB, SB, LB, AC, *VD, *AC, *LD
