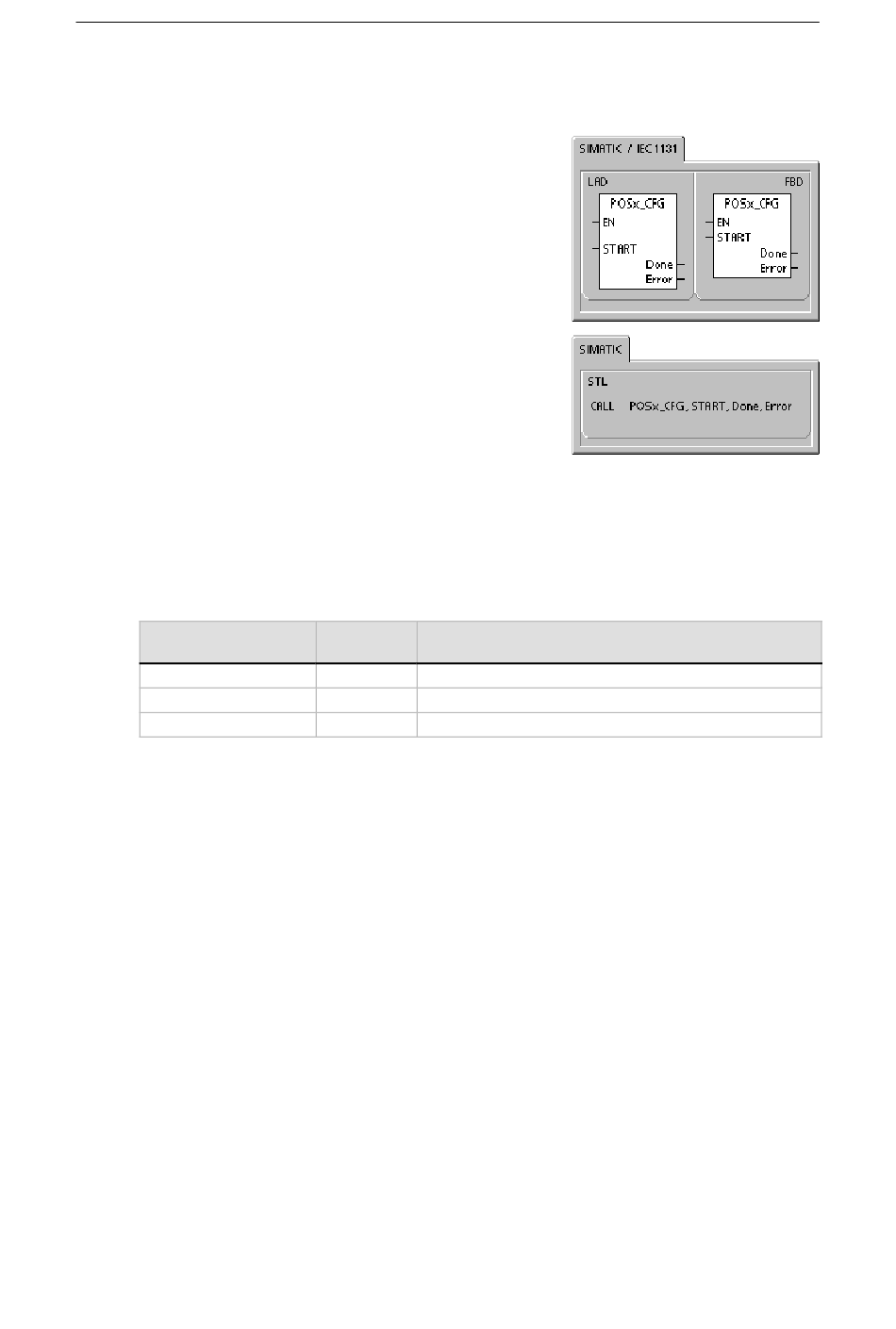

Opération POSx_CFG
L'opération POSx_CFG (Recharger configuration) ordonne
au module de positionnement de lire le bloc de configuration
à l'adresse indiquée par le pointeur de la table de
configuration et de profils. Le module de positionnement
compare alors la nouvelle configuration à la configuration
existante et procède à toute modification de configuration
ou aux nouveaux calculs requis.
L'activation du bit EN valide cette opération. Veillez à ce que
le bit EN reste activé jusqu'à ce que le bit Done signale que
l'exécution de l'opération s'est achevée.
L'activation du paramètre START envoie une commande
CFG au module de positionnement. L'opération envoie une
commande CFG au module de positionnement à chaque
cycle pendant lequel le paramètre START est activé et
pendant lequel le module de positionnement n'est pas
occupé. Pour garantir qu'une seule commande est émise,
servez--vous d'un élément de détection de front pour activer
le paramètre START par impulsion.
Le paramètre Done prend la valeur 1 lorsque le module de
positionnement achève cette opération.
Le paramètre Error contient le résultat de cette opération. Le tableau 9-20 contient les définitions
des codes d'erreur.
Tableau 9-19 Paramètres de l'opération POSx_CFG
Entrées/sorties
START
Done
Error
Type de Opérandes
données
BOOL I, Q, V, M, SM, S, T, C, L, flux de signal
BOOL I, Q, V, M, SM, S, T, C, L
BYTE IB, QB, VB, MB, SMB, SB, LB, AC, *VD, *AC, *LD
