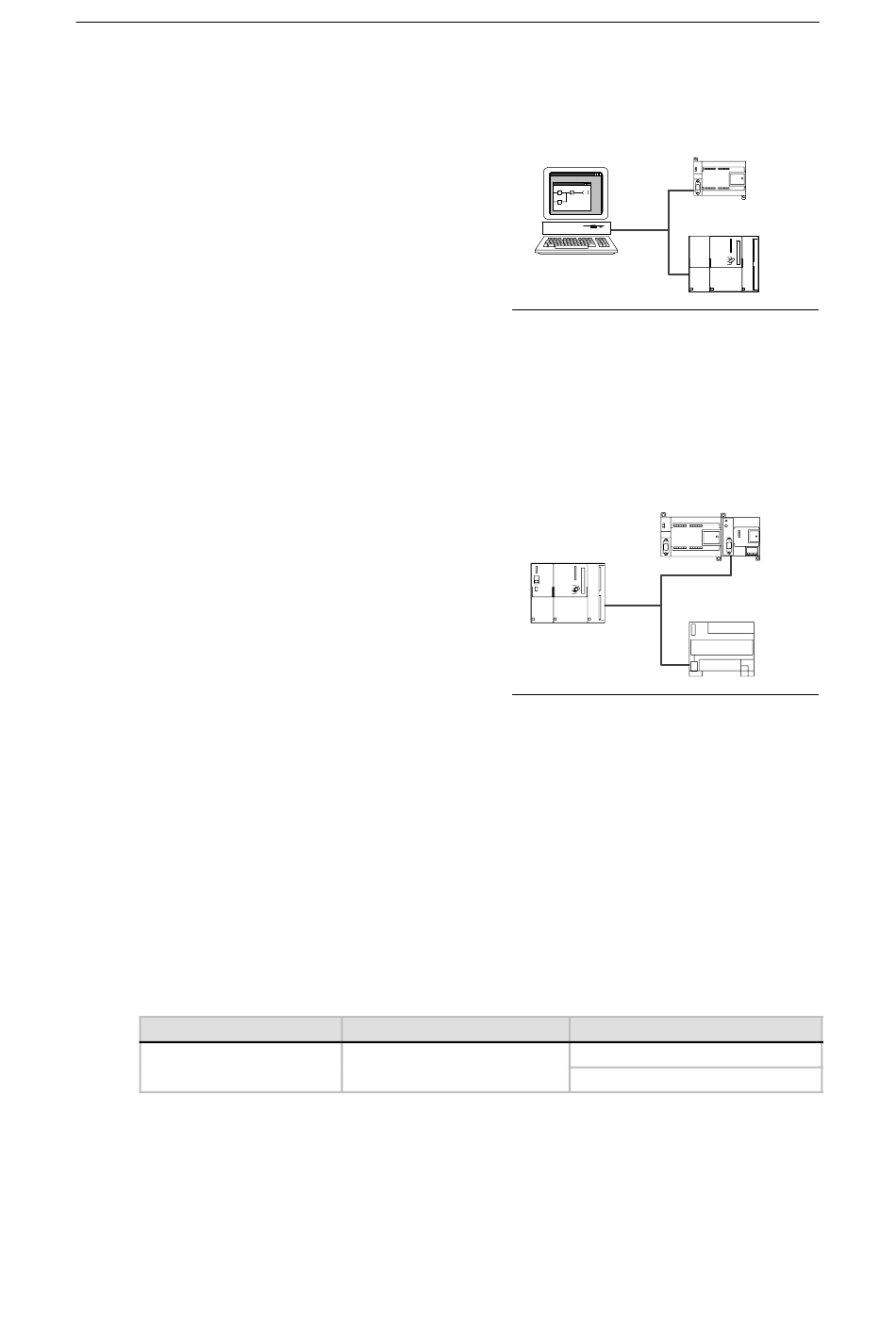

Protocole MPI
MPI autorise la communication maître à maître et
maître à esclave (voir figure 7-8).
STEP 7--Micro/WIN établit une liaison
maître--esclave pour communiquer avec une CPU
S7--200. Le protocole MPI ne communique pas
avec une CPU S7--200 opérant comme maître.
Les unités du réseau communiquent au moyen de
liaisons distinctes -- gérées par le protocole MPI --
entre deux unités quelconques. La communication
entre les unités est limitée au nombre de liaisons entre les unités est limitée au nombre de liaisons
prises en charge par la CPU S7--200 ou les
modules EM 277. Vous trouverez au tableau 7-3 le
nombre de liaisons acceptées par le S7--200.
Pour le protocole MPI, les automates programmables S7--300 et S7--400 lisent et écrivent des
données dans la CPU S7--200 à l'aide des opérations XGET et XPUT. Reportez--vous au guide
de programmation du S7--300 ou du S7--400 pour plus d'informations sur ces opérations.

Protocole PROFIBUS

Le protocole PROFIBUS est conçu pour la
communication rapide avec des périphériques d'E/S
décentralisés (E/S éloignées). Divers fabricants
proposent de nombreux appareils PROFIBUS qui
vont de simples modules d'entrées ou de sorties à
des commandes de moteur et à des automates
programmables.
Les réseaux PROFIBUS comportent typiquement
un maître et plusieurs unités d'E/S esclaves (voir
figure 7-9). Grâce à sa configuration, le maître
connaît les types d'esclaves d'E/S connectés et leur
adresse. Il initialise le réseau et vérifie que les adresse Il initialise le réseau et vérifie que les
esclaves dans le réseau correspondent à la
configuration. Il envoie les données de sortie aux
esclaves et en lit les données d'entrée, et ce de
manière continue.
Un esclave configuré avec succès par un maître DP appartient à ce maître. Ainsi, s'il existe un
second maître dans le réseau, il n'aura qu'un accès très limité aux esclaves appartenant au
premier maître.

Protocole TCP/IP

Le S7--200 peut prendre en charge la communication Ethernet TCP/IP en utilisant un module
d'extension Ethernet (CP 243--1) ou Internet (CP 243--1 IT). Le tableau 7-4 présente le débit et le
nombre de liaisons acceptés par ces modules.
Tableau 7-4 Nombre de liaisons pour les modules Ethernet (CP 243- -1) et Internet (CP 243- -1 IT)
Module
Module Ethernet (CP 243- -1)
Module Internet (CP 243- -1 IT)
Vous trouverez des informations complémentaires dans le manuel SIMATIC NET CP 243- -1
Processeur de communication pour Industrial Ethernet ou dans le manuel SIMATIC NET CP
243- -1 IT Processeur de communication pour Industrial Ethernet et technologie de l'information.
Débit en bauds
10 à 100 Mbauds 10 à 100 Mbauds
Communication via un réseau
STEP 7- -Micro/WIN :
Maître
Figure 7-8 Réseau MPI
S7- -200 (EM 277) : Esclave
S7- -300 : Maître
ET 200 : Esclave
Figure 7-9 Réseau PROFIBUS
Liaisons
8 liaisons à usage général
1 liaison STEP 7- -Micro/WIN
Chapitre 7
S7- -200 :
Esclave
S7- -300 : Maître
