Fonctions De L'éditeur Log - Siemens SIMATIC S7-200 Manuel

Les boîtes représentent des opérations supplémentaires, telles que temporisations, compteurs ou
opérations arithmétiques.
Considérez les aspects principaux suivants lorsque vous sélectionnez l'éditeur CONT :
Les programmeurs débutants apprennent facilement le schéma à contacts.
-
La représentation graphique facilite la compréhension et est utilisée partout dans le monde.
-
Vous pouvez utiliser le schéma à contacts avec les jeux d'opérations SIMATIC (CONT) et
-
CEI 1131--3 (LD).
Vous pouvez toujours afficher avec l'éditeur LIST un programme que vous avez créé avec
-
l'éditeur CONT SIMATIC.
Fonctions de l'éditeur LOG
L'éditeur LOG (ou FBD) affiche le programme sous forme de représentation graphique similaire
aux schémas de portes logiques courants. Il n'y a pas de contacts ni de bobines comme dans
l'éditeur CONT/LD, mais des opérations équivalentes existent sous forme de boîtes d'opérations.

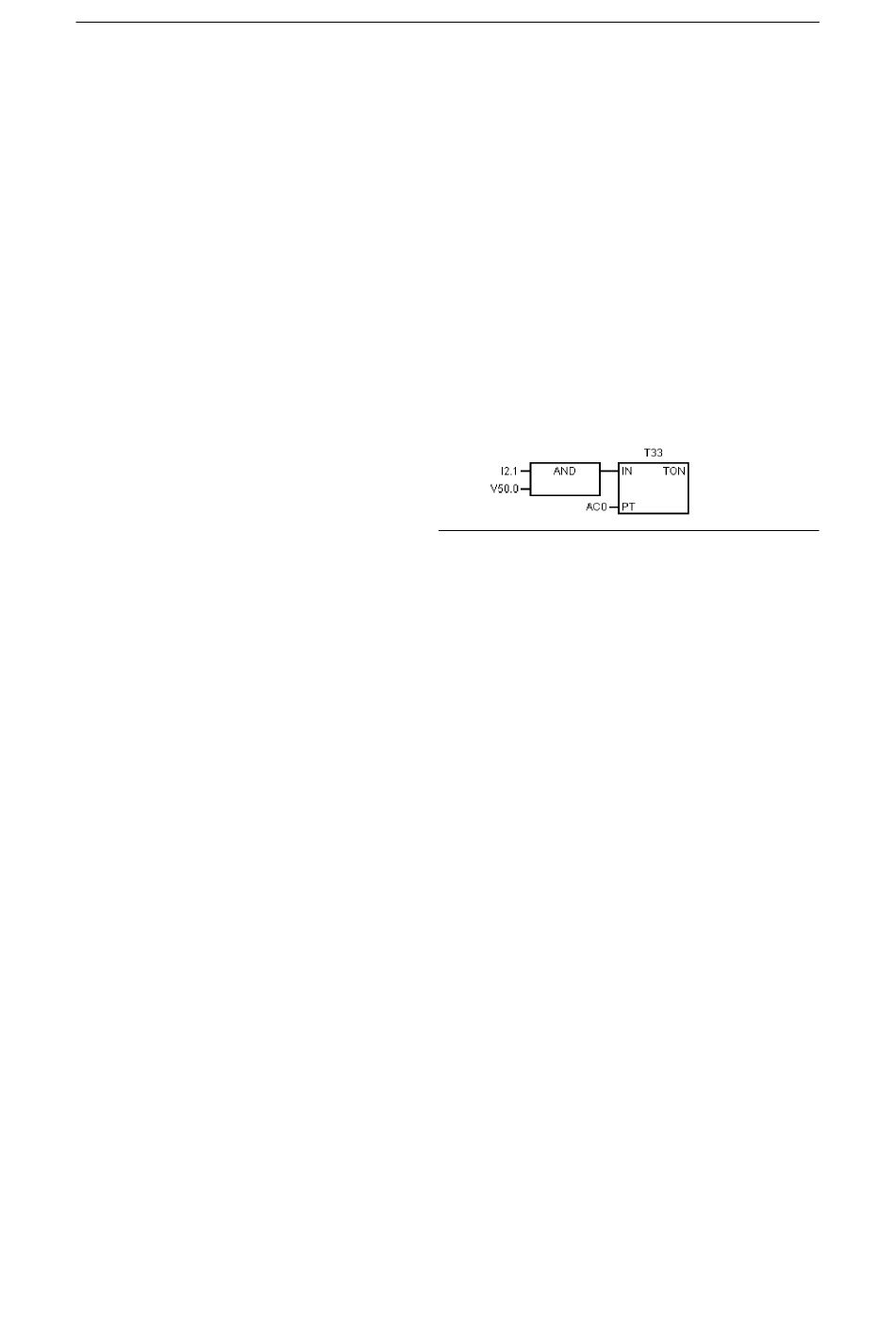

La figure 5-4 montre un exemple de
programme LOG.
LOG ne fait pas appel au concept de
barres d'alimentation gauche et droite,
ainsi le terme "flux de signal" sert à
exprimer le concept analogue de flux de i l t
commande à travers les blocs logiques
LOG.
On appelle le chemin 1 logique à travers des éléments LOG "flux de signal". On peut affecter
directement à un opérande l'origine d'une entrée de flux de signal et la destination d'une sortie de
flux de signal.
La logique du programme est dérivée des liaisons entre ces boîtes d'opérations : on peut utiliser
la sortie d'une opération (d'une boîte ET, par exemple) pour valider une autre opération (une
temporisation, par exemple) afin de créer la logique de commande nécessaire. Ce concept de
liaison vous permet de résoudre un large éventail de problèmes de logique.
Considérez les aspects principaux suivants lorsque vous sélectionnez l'éditeur LOG :
La représentation graphique de type porte logique permet de suivre aisément le
-
déroulement du programme.
Vous pouvez utiliser cet éditeur avec les jeux d'opérations SIMATIC -- vous le connaissez
-
alors sous le nom d'éditeur LOG -- et CEI 1131--3 -- il porte alors le nom d'éditeur Langage
FBD.
Vous pouvez toujours afficher avec l'éditeur LIST un programme que vous avez créé avec
-
l'éditeur LOG SIMATIC.
Concepts, conventions et fonctions de programmation
g
l d fl d
Figure 5-4 Exemple de programme LOG
