Automate programmable S7-200 Manuel système

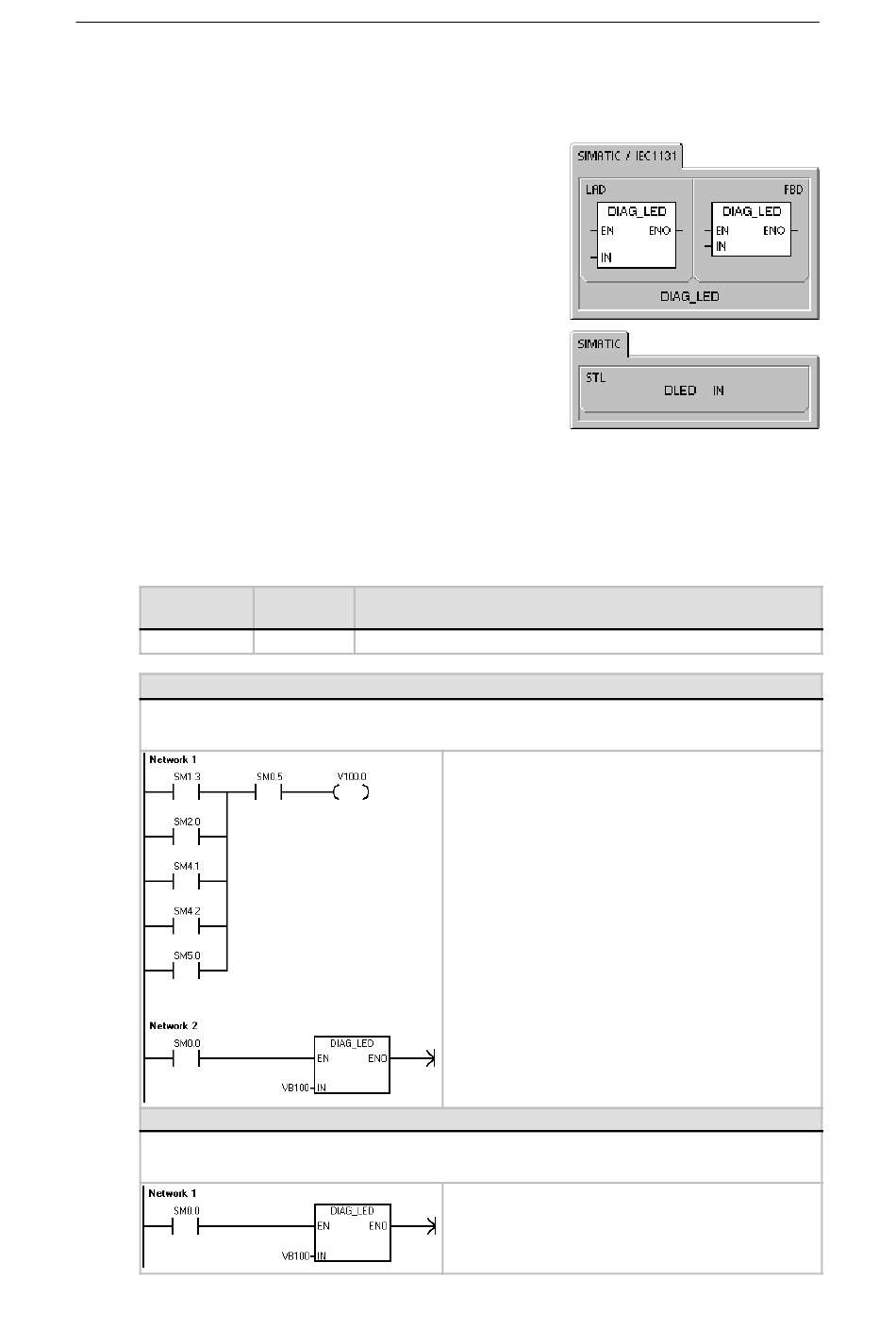

Opération DEL de diagnostic
Si le paramètre d'entrée IN est égal à zéro, l'opération éteint
la DEL de diagnostic. Si le paramètre d'entrée IN est
supérieur à zéro, l'opération allume la DEL de diagnostic en
jaune.
La diode électroluminescente SF/DIAG de la CPU peut être
configurée pour s'allumer en jaune lorsque les conditions
indiquées dans le bloc de données système sont vraies ou
lorsque l'opération DIAG_LED est exécutée avec un
paramètre IN différent de zéro.
Options à cocher (Configurer DEL) du bloc de données
système :
La DEL SF/ DIAG est allumée en jaune lorsqu'un
-
élément est forcé dans la CPU.
La DEL SF/ DIAG est allumée en jaune lorsqu'un
-
module présente une erreur d'E/S.
Désélectionnez les deux options de configuration de DEL
pour donner à l'opération DIAG_LED le contrôle exclusif de
l'allumage de la DEL SF/DIAG en jaune. Une erreur
système de la CPU (SF) est signalée par une DEL allumée
en rouge.
Tableau 6-60 Opérandes autorisés pour l'opération DEL de diagnostic
Entrées/sorties Types de
IN
Exemple 1 pour l'opération DEL de diagnostic
Faire clignoter la DEL de diagnostic si une erreur est détectée.
Faire clignoter la DEL de diagnostic à chaque fois que l'une des 5 situations d'erreur est détectée.
Exemple 2 pour l'opération DEL de diagnostic
Allumer la DEL de diagnostic si une erreur est renvoyée.
Allumer la DEL de diagnostic si un code d'erreur est signalé dans VB100.
190
Opérandes
données
BYTE VB, IB, QB, MB, SB, SMB, LB, AC, constante, *VD, *LD, *AC
NETWORK 1
LD SM1.3
O SM 2.0
O SM4.1
O SM4.2
O SM5.0
A SM0.5
= V100.0
NETWORK 2
LD SM0.0
DLED VB100
NETWORK 1
LD SM0.0
DLED VB100
