Utilisation du câble RS- -232/PPI multi- -maître S7- -200 avec STEP 7- -Micro/WIN 3.2,
Service Pack 4 (ou plus)
Pour le raccordement direct à votre ordinateur personnel :
Réglez le mode PPI (commutateur 5=1).
-
Activez Local (commutateur 6=0).
-
Réglez le mode à 11 bits (commutateur 7=0).
-
Pour le raccordement à un modem :
Réglez le mode PPI (commutateur 5=1).
-
Activez Eloigné (commutateur 6=1).
-
Réglez le mode à 11 bits (commutateur 7=0).
-
Conseil
Le réglage des autres commutateurs est indifférent lors de l'utilisation du mode PPI.

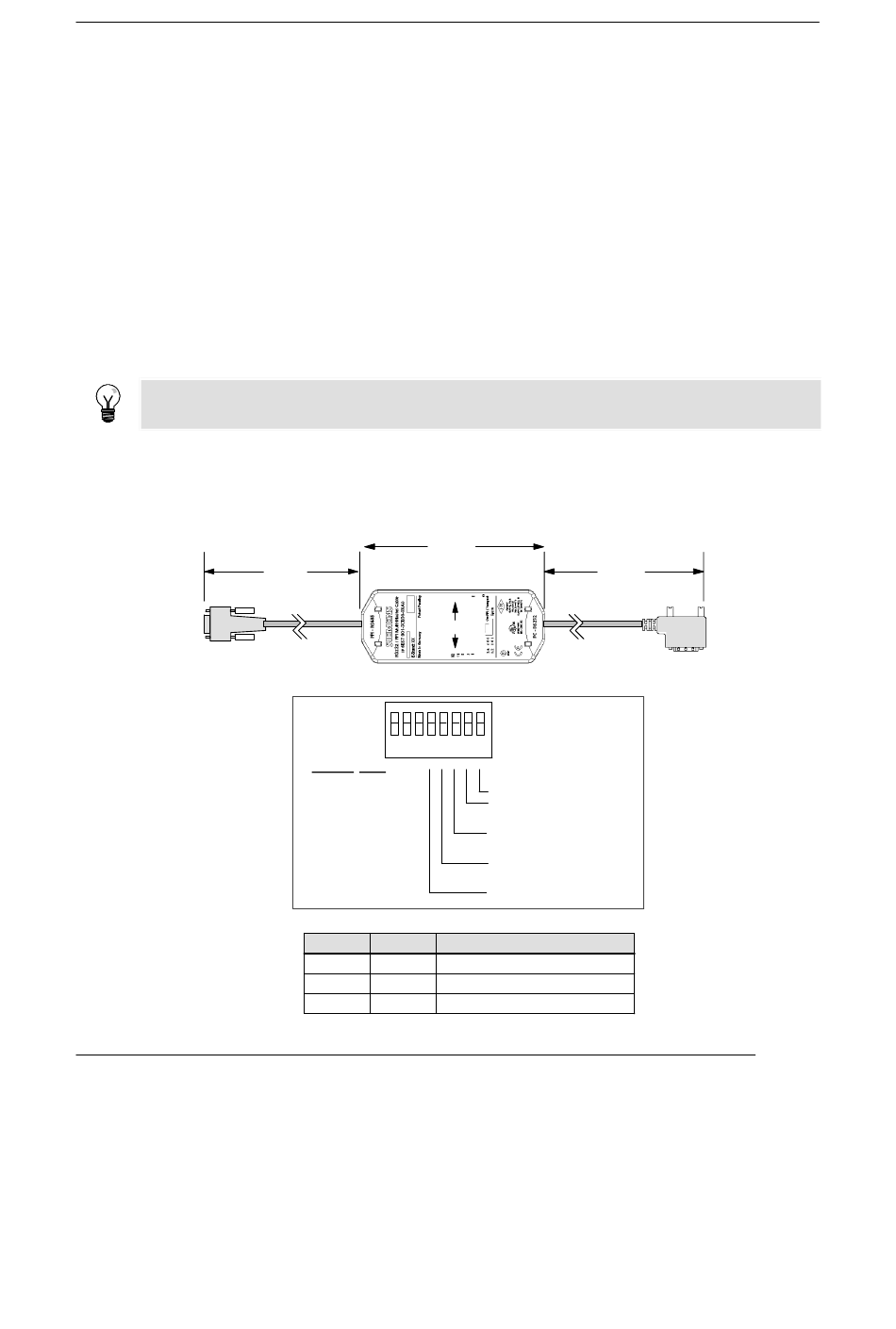

La figure A-44 présente les dimensions, l'étiquette et les DEL du câble RS--232/PPI multi--maître
S7--200.
0,8 m
RS--232 COMM
Figure A-44 Dimensions, étiquette et DEL pour le câble RS- -232/PPI multi- -maître S7- -200
130 mm
51 mm
1
0
1 2 3 4 5 6 7 8 8
Kbauds 123
115,2 110
57,6 111
38,4 000
19,2 001
9,6 010
4,8 011
2,4 100
1,2 101
DEL Couleur Description
Tx Verte Indicateur d'émission RS--232
Rx Verte Indicateur de réception RS--232
PPI Verte Indicateur d'émission RS--485
Caractéristiques techniques
4,7 m
RS--485 COMM
8 Réservé
7 1=10 bits
0=11 bits
6 1=Eloigné / DTE
0= Local / DCE
5 1=PPI (multi--maître)
0=PPI/Comm. prog.
4 Réservé
