Divergence
Dans de nombreuses applications, un graphe séquentiel unique doit être partagé en deux ou
plusieurs branches. Lorsqu'un tel graphe diverge en plusieurs branches, toutes les branches en
sortie doivent être activées simultanément, comme illustré à la figure 6-32.

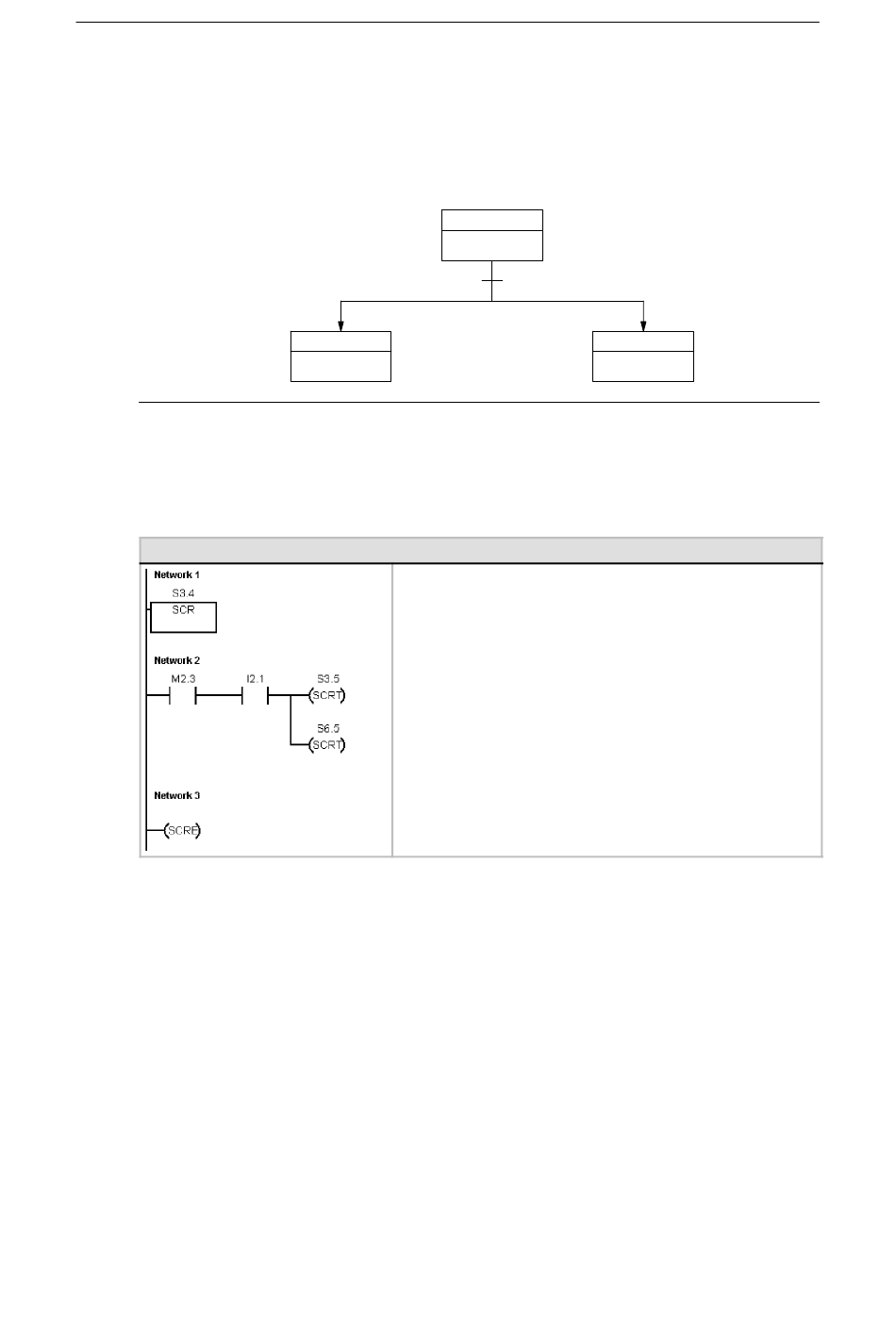

Figure 6-32 Divergence d'un graphe séquentiel
Il est possible de réaliser une divergence du graphe séquentiel dans un programme SCR en
utilisant plusieurs opérations SCRT validées par la même condition de transition, comme illustré
dans l'exemple suivant.
Exemple : Divergence de graphes séquentiels
Convergence
Une situation similaire à la divergence se présente lorsque deux branches séquentielles ou plus
doivent fusionner en un graphe séquentiel unique. On parle alors de convergence de branches.
Dans ce cas, toutes les branches en entrée doivent être achevées avant l'exécution de l'état
suivant. La figure 6-33 décrit la convergence de deux branches séquentielles.
Il est possible de réaliser une convergence de branches séquentielles dans un programme SCR
en passant de l'état L à l'état L' et de l'état M à l'état M'. Lorsque les deux bits SCR représentant L'
et M' sont à 1, l'état N peut être validé comme illustré dans l'exemple suivant.
Etat L
Etat M
NETWORK 1 //Début de la zone de commande Etat L.
LSCR S3.4
NETWORK 2
LD M2.3
A I2.1
SCRT S3.5
SCRT S6.5
NETWORK 3 //Fin de la zone de commande Etat L
SCRE
Jeu d'opérations S7- -200
Condition de transition
Etat N
//Passage à l'état M
//Passage à l'état N
