Chargement du programme- -exemple dans la CPU
Conseil
Chaque projet STEP 7--Micro/WIN est associé à un type de CPU (CPU 221, CPU 222,
CPU 224, CPU 224XP ou CPU 226). Si le type de projet ne correspond pas à la CPU à laquelle
vous êtes raccordé, STEP 7--Micro/WIN signale une non--correspondance et vous demande d'y
remédier. Si cela se produit, choisissez "Poursuivre le chargement" pour cet exemple.
1. Cliquez sur l'icône Charger dans la
CPU dans la barre d'outils ou
sélectionnez la commande
Fichier > Charger dans CPU afin
de charger le programme dans la
CPU (voir figure 2-11).
2. Cliquez sur OK pour charger les
éléments du programme dans le
S7--200.
Si votre S7 200 est à l'état "Marche" Si votre S7--200 est à l'état "Marche"
(RUN), une boîte de dialogue vous
demande de le faire passer à l'état
"Arrêt" (STOP). Cliquez sur Oui pour
faire passer le S7--200 à l'état "Arrêt".
Passage du S7- -200 à l'état "Marche"
Le commutateur de mode du S7--200 doit être sur la position TERM ou RUN pour que
STEP 7--Micro/WIN puisse faire passer la CPU S7--200 à l'état "Marche". Le S7--200 exécute le
programme lorsque vous le faites passer à l'état "Marche" :
1. Cliquez sur l'icône MARCHE dans
la barre d'outils ou sélectionnez la
commande Système
cible > Marche.
2. Cliquez sur OK pour changer l'état
de fonctionnement du S7--200.
Lorsque le S7--200 passe à l'état
"Marche", la DEL de sortie pour Q0.0
clignote pendant que le S7--200 exécute
le programme.
Félicitations ! Vous venez d'achever votre premier programme S7--200.
Vous pouvez visualiser le programme en sélectionnant la commande Test > Visualisation d'état
de programme. STEP 7--Micro/WIN affiche alors les valeurs des opérations. Pour arrêter le
programme, faites passer le S7--200 à l'état "Arrêt" en cliquant sur l'icône ARRET ou en
sélectionnant la commande Système cible > Arrêt.

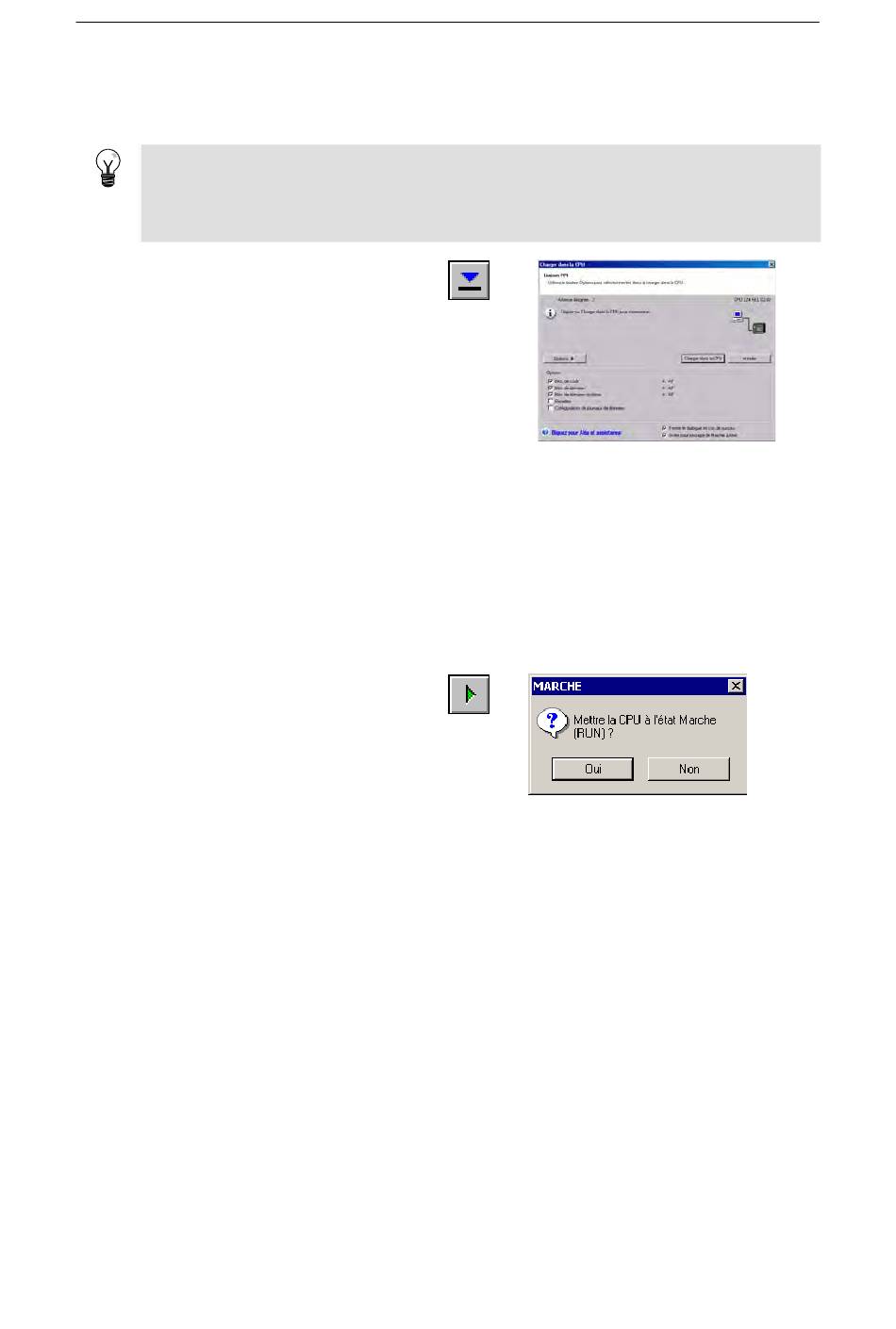

Figure 2-11 Chargement du programme dans la CPU
à é
Figure 2-12 Passage du S7- -200 à l'état "Marche"
