Brochage des connecteurs

Les interfaces de communication de la CPU S7--200 sont compatibles avec RS--485 sur un
connecteur subminiature D à neuf broches, en conformité avec la norme PROFIBUS définie dans
la norme européenne EN 50170. Le tableau 7-7 montre le connecteur pour la connexion physique
à l'interface de communication et décrit le brochage de l'interface de communication.

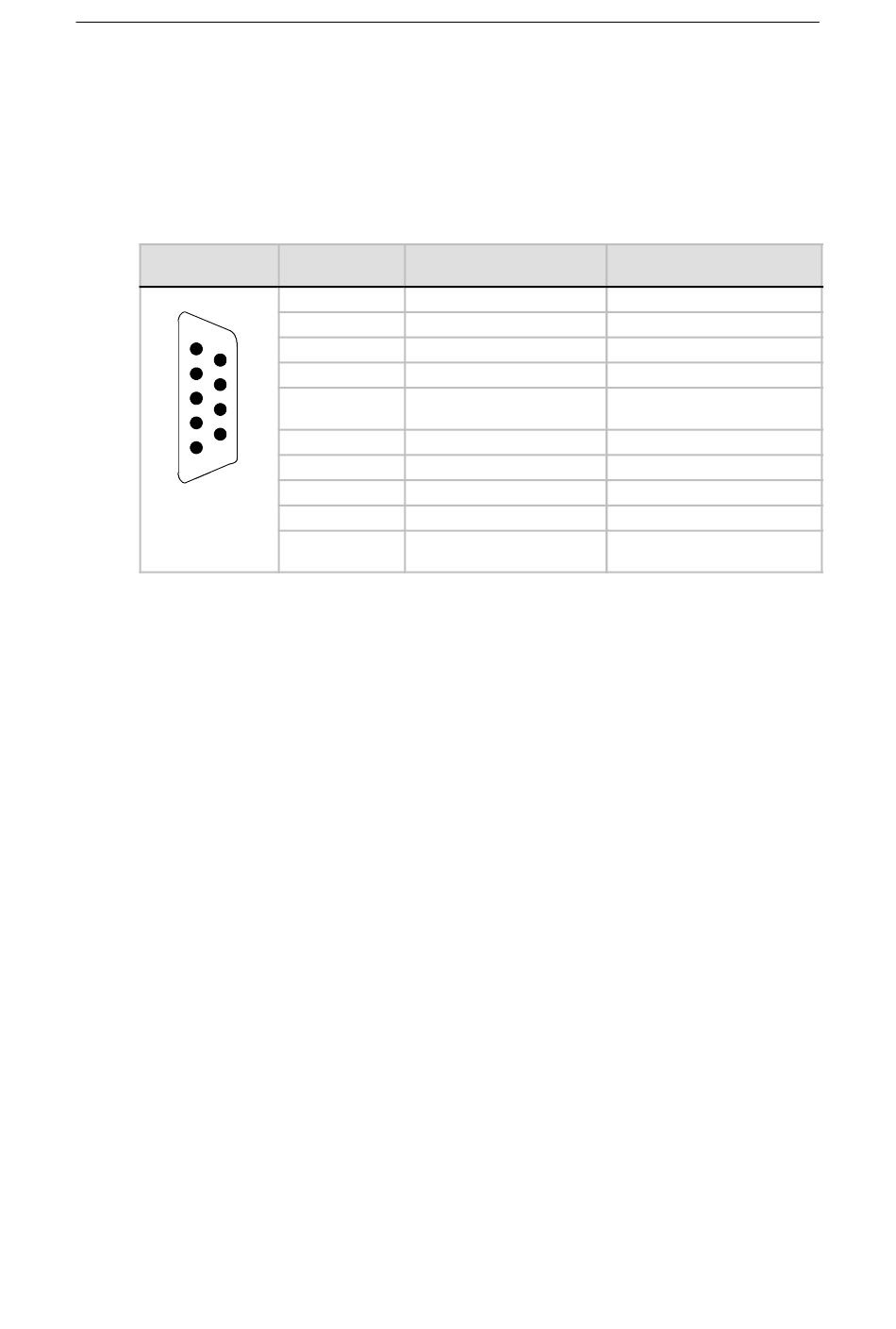

Tableau 7-7 Brochage de l'interface de communication du S7- -200
Connecteur
Br. 1
Br. 6
Br 6
Br. 9
B 9
Br. 5
Br 5
Numéro de
Signal PROFIBUS
broche
1
Blindage
2
24 V Retour
3
RS- -485, signal B
4
Demande pour émettre
5
5 V Retour
6
+5 V
7
+24 V
8
RS- -485, signal A
9
Non disponible
Boîtier du
Blindage
connect.
Communication via un réseau
Interface 0/Interface 1
Terre du châssis
Potentiel de réf. de la logique
RS- -485, signal B
RTS (TTL)
Potentiel de référence de la
logique
+5 V, résistance série 100 Ω
+24 V
RS- -485, signal A
Sélection protoc. 10 bits (entrée)
Terre du châssis
Chapitre 7
237
