15 14 13
0=
1 = Sens de fonctionnement du moteur droite
0= Surcharge du convertisseur

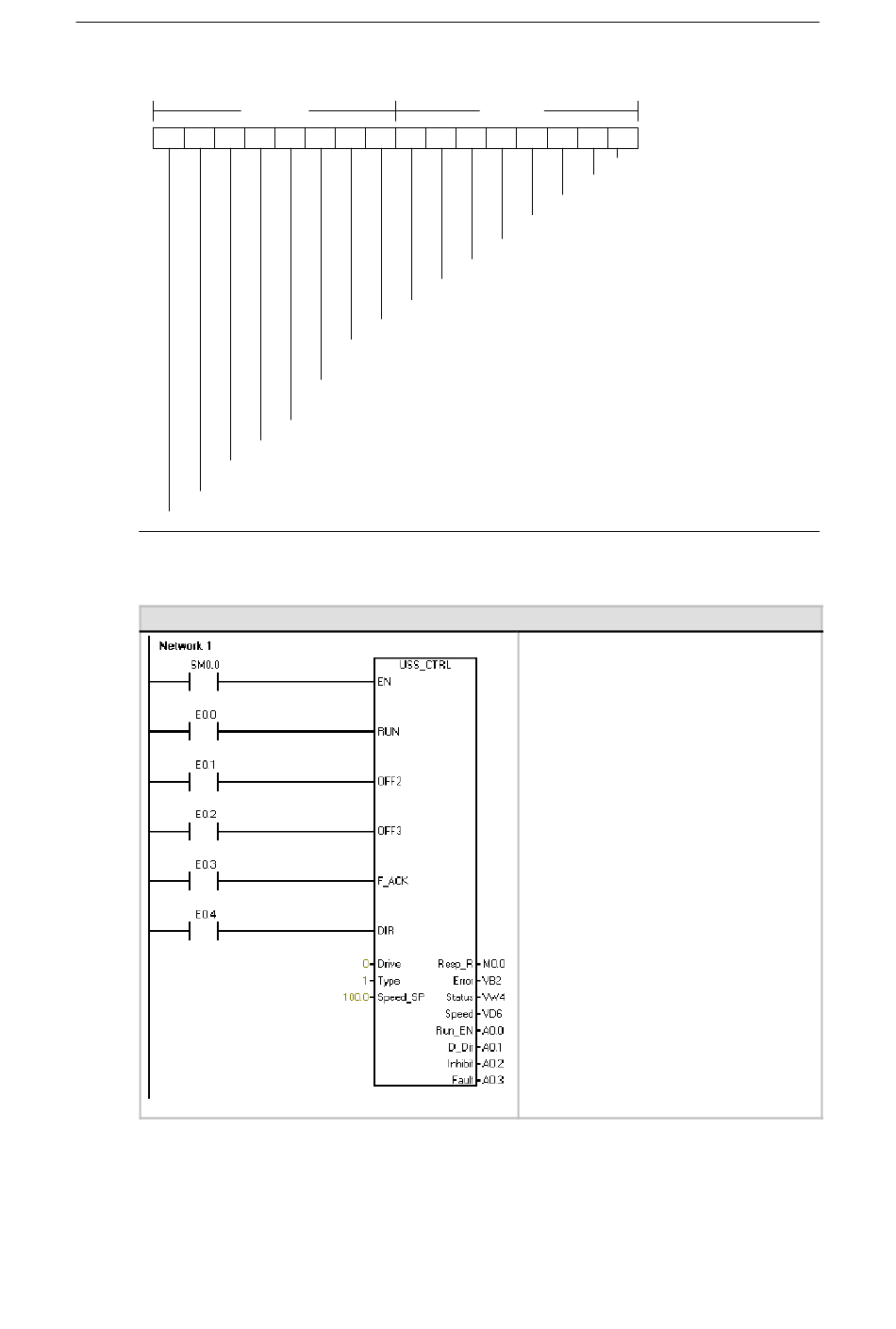

Figure 11-4 Bits d'état pour le mot d'état standard pour MicroMaster 4 et réaction principale
Exemple : Sous- - programme USS_CTRL
356
Octet de
poids fort
12 11 10 9 8 7
1 = Avertissement pour l'entraînement
1 = Inutilisé (toujours à 1)
1 = Fonctionnement série autorisé
0 = Fonctionnement série bloqué, fonctionnement local uniquement
1 = Fréquence atteinte
0 = Fréquence non atteinte
0= Attention : Limite de courant du moteur
0= Frein de maintien du moteur actif
Surcharge du moteur
Octet de
poids faible
6 5 4 3 2 1
1 = Prêt à fonctionner
1 = Fonctionnement validé
1 = Erreur d'entraînement
0 = OFF2 (commande d'arrêt en roue libre)
0 = OFF3 (commande d'arrêt rapide)
1 = Inhibition à la mise sous tension
S'affichant en LIST uniquement :
NETWORK 1 //Boîte de commande pour
LD SM0.0
CALL USS_CTRL, I0.0, I0.1, I0.2, I0.3,
I0.4, 0, 1, 100.0, M0.0, VB2, VW4,
VD6, Q0.0, Q0.1, Q0.2, Q0.3
S'affichant en CONT ou LOG :
NETWORK 1 //Boîte de commande pour
LD SM0.0
= L60.0
LD I0.0
= L63.7
LD I0.1
= L63.6
LD I0.2
= L63.5
LD I0.3
= L63.4
LD I0.4
= L63.3
LD L60.0
CALL USS_CTRL, L63.7, L63.6, L63.5,
L63.4, L63.3, 0, 1, 100.0, M0.0,
VB2, VW4, VD6, Q0.0, Q0.1, Q0.2,
Q0.3
0
1 = Prêt à démarrer
//l'entraînement 0
