Polarisation et terminaison du câble de réseau
Siemens propose deux types de connecteurs de réseau vous permettant de connecter aisément
plusieurs appareils à un réseau : un connecteur de réseau standard (voir le brochage au
tableau 7-7) et un connecteur comprenant une interface de programmation vous permettant de
raccorder une station de programmation ou une unité HMI au réseau sans perturber les liaisons
de réseau existantes. Le connecteur de l'interface de programmation transmet tous les signaux (y
compris les broches d'alimentation) provenant du S7--200 vers l'interface de programmation, ce
qui est particulièrement utile pour raccorder des unités s'alimentant en courant via le S7--200
(comme un TD 200).
Ces deux connecteurs comportent deux jeux de vis de raccordement vous permettant de
connecter les câbles de réseau entrants et sortants. Ils comportent également des commutateurs
pour la polarisation et le raccord sélectifs d'une résistance de terminaison au réseau.

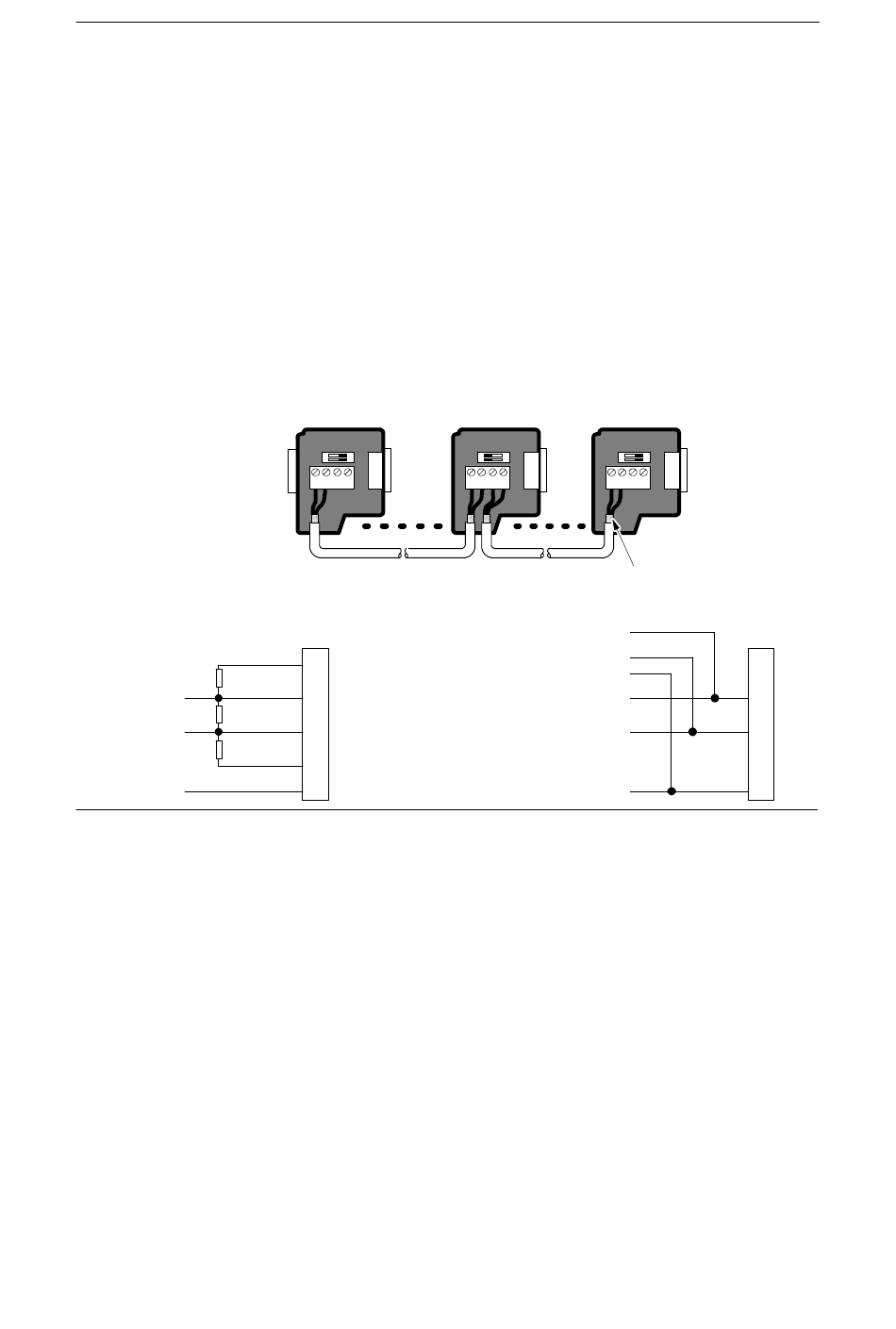

La figure 7-22 montre une polarisation et une terminaison typiques pour les connecteurs de câble.
Une résistance de
terminaison doit être
raccordée et polarisée à
chaque extrémité du
câble.
Blindage nu : environ 12 mm, doit toucher les guides métalliques de tous les emplacements.
Position du
commutateur = ON :
terminaison et
polarisation
390 Ω
B
TxD/RxD +
220 Ω
A
TxD/RxD - -
390 Ω
Blindage du câble
Figure 7-22 Polarisation et terminaison du câble de réseau
238
Position commutateur = ON Position commutateur = OFF
Terminaison et polarisation Ni terminaison ni polarisation
On
A B A B
Position du
commutateur = OFF :
Br. #
ni terminaison ni
polarisation
6
3
Connecteur
de réseau
8
5
1
Position commutateur = ON
Terminaison et polarisation
Off
A B A B A B A B
TxD/RxD +
TxD/RxD - -
Blindage du câble
TxD/RxD +
TxD/RxD - -
Blindage du câble
On
B
Br. #
A
6
B
3
A
8
5
1
