Automate programmable S7-200 Manuel système

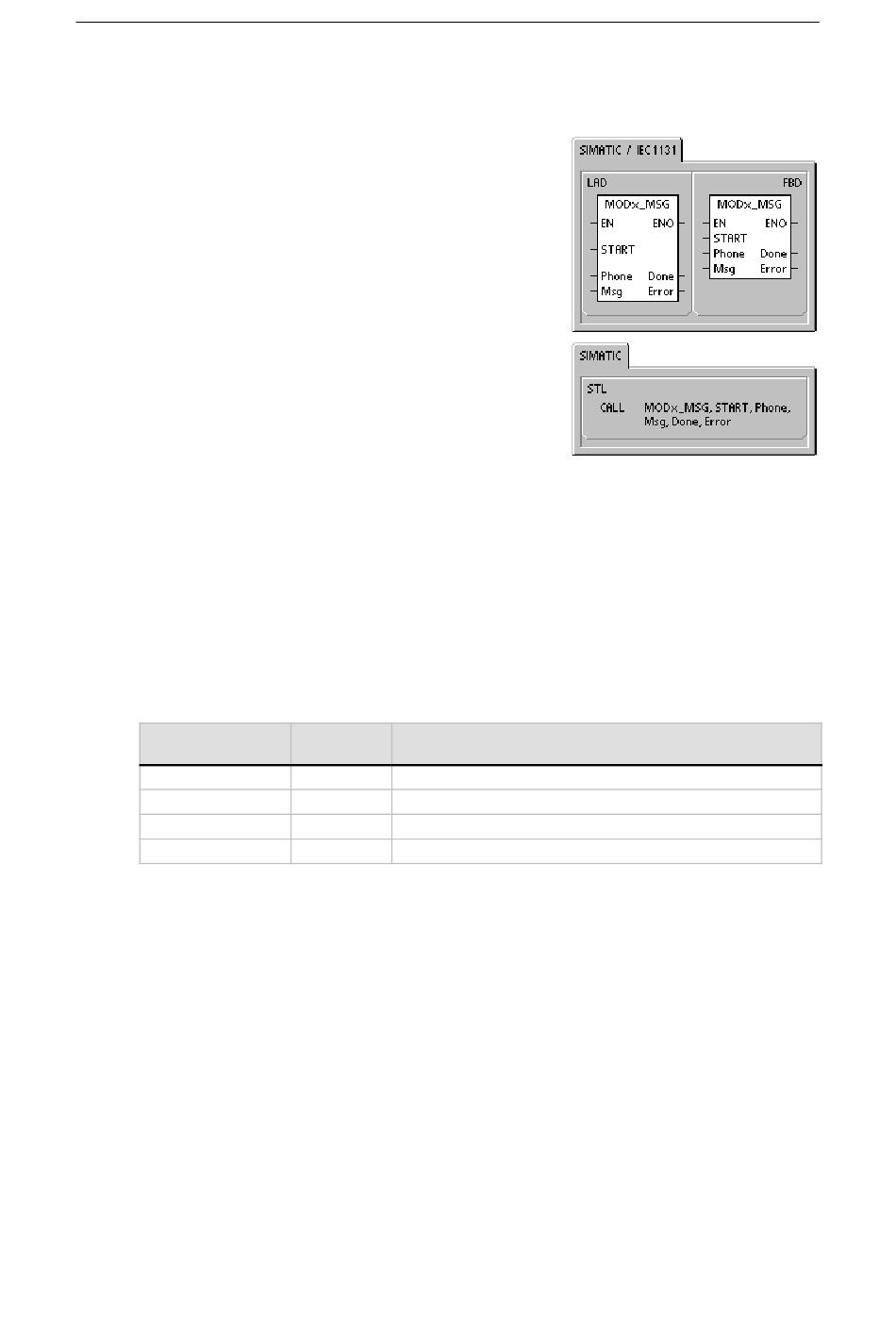

Opération MODx_MSG
L'opération MODx_MSG (envoyer un message) sert à
envoyer un radiomessage ou un message SMS à partir du
module modem. Cette opération nécessite 20 à 30
secondes à partir de l'instant où l'entrée START est
déclenchée jusqu'au moment où le bit Done est mis à 1.
Le bit EN doit être activé pour valider une commande à
destination du module et il doit rester activé jusqu'à ce que
le bit Done soit mis à 1, ce qui signale l'achèvement du
processus. Une commande MSG est envoyée au module
modem à chaque cycle lorsque l'entrée START est à 1 et
que le module n'est pas actuellement occupé. L'entrée
START peut être activée par impulsion par l'intermédiaire
d'un élément de détection de front, ce qui permet de
n'envoyer qu'une seule commande.
Phone correspond à l'un des numéros de téléphone de
message. Vous pouvez utiliser le mnémonique que vous
avez affecté à chaque numéro de téléphone de message
lors de sa définition à l'aide de l'assistant d'extension de
modem.
Msg est le numéro de l'un des messages définis. Vous
pouvez utiliser le mnémonique que vous avez affecté à ce
message lors de sa définition à l'aide de l'assistant
d'extension de modem.
Done est un bit qui est mis à 1 lorsque le module modem achève l'envoi du message au
fournisseur de services.
Error est un octet contenant le résultat de cette demande adressée au module. Le tableau 10-8
présente les situations d'erreur pouvant résulter de l'exécution de cette opération.
Tableau 10-7 Paramètres pour l'opération MODx_MSG
Entrées/sorties
START
Phone, Msg
Done
Error
338
Type de Opérandes
données
BOOL I, Q, M, S, SM, T, C, V, L, flux de signal
BYTE VB, IB, QB, MB, SB, SMB, LB, AC, constante, *VD, *AC, *LD
BOOL I, Q, M, S, SM, T, C, V, L
BYTE VB, IB, QB, MB, SB, SMB, LB, AC, *VD, *AC, *LD
