Automate programmable S7-200 Manuel système
Configuration du débit et de l'adresse de réseau pour STEP 7- -Micro/WIN
Vous devez configurer le débit et l'adresse de réseau pour STEP 7--Micro/WIN. Le débit doit
correspondre à celui des autres unités raccordées au réseau et l'adresse de réseau doit être
univoque.
Typiquement, vous ne modifierez pas l'adresse de réseau (définie à 0) pour STEP 7--Micro/WIN.
Mais si votre réseau inclut un autre progiciel de programmation, vous devrez peut--être changer
l'adresse de réseau de STEP 7--Micro/WIN.

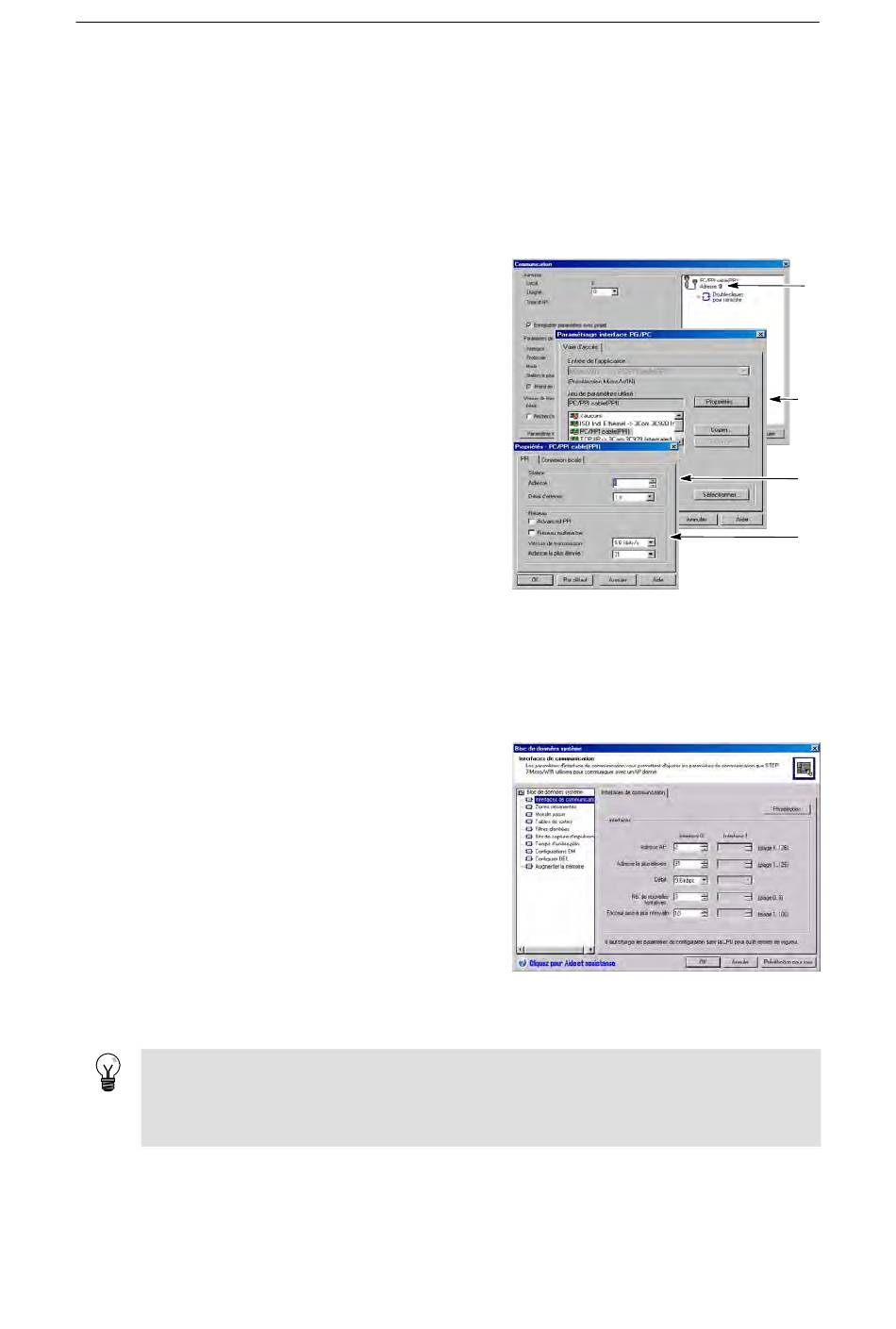

Comme illustré à la figure 7-3, il est très simple de
configurer le débit et l'adresse de réseau pour
STEP 7--Micro/WIN. Cliquez sur l'icône
Communication dans la barre d'exploration, puis
procédez comme suit :
1. Double--cliquez sur l'icône dans la fenêtre
"Configuration de la communication".
2. Cliquez sur le bouton "Propriétés" dans la
boîte de dialogue "Paramétrage interface
PG/PC".
3. Sélectionnez l'adresse de réseau pour
STEP 7--Micro/WIN.
4. Sélectionnez le débit pour
STEP 7--Micro/WIN.
Configuration du débit et de l'adresse de réseau pour le S7- -200
Vous devez également configurer le débit et l'adresse de réseau pour le S7--200 ; ils sont stockés
dans le bloc de données système du S7--200. Une fois les paramètres sélectionnés pour le
S7--200, vous devez charger le bloc de données système dans le S7--200.
Le débit par défaut pour chaque interface du
S7--200 est de 9,6 kilobauds et l'adresse de réseau
par défaut est 2.
Servez--vous de STEP 7--Micro/WIN pour définir le
débit et l'adresse de réseau du S7--200 (voir figure
7-4). Sélectionnez l'icône Bloc de données système
dans la barre d'exploration ou la commande
Affichage > Composante > Bloc de données
système, puis procédez comme suit :
1. Sélectionnez l'adresse de réseau pour le
S7--200.
2 2. Sélectionnez le débit pour le S7--200. Sélectionnez le débit pour le S7--200
3. Chargez le bloc de données système dans le
S7--200.
Conseil
Vous pouvez sélectionner toutes les options de débit. STEP 7--Micro/WIN valide cette sélection
lors du chargement du bloc de données système dans la CPU. Les sélections de débit qui
empêcheraient STEP 7--Micro/WIN de communiquer avec le S7--200 ne sont pas chargées
dans la CPU.
226
Figure 7-3 Configuration de
STEP 7- -Micro/WIN
Figure 7-4 Configuration de la CPU S7- -200
1.
2.
3.
4.
