Format d'un mot de données d'entrée pour l'EM 231 et l'EM 235
La figure A-16 montre où se trouve la valeur de donnée de 12 bits au sein du mot d'entrée
analogique de la CPU.

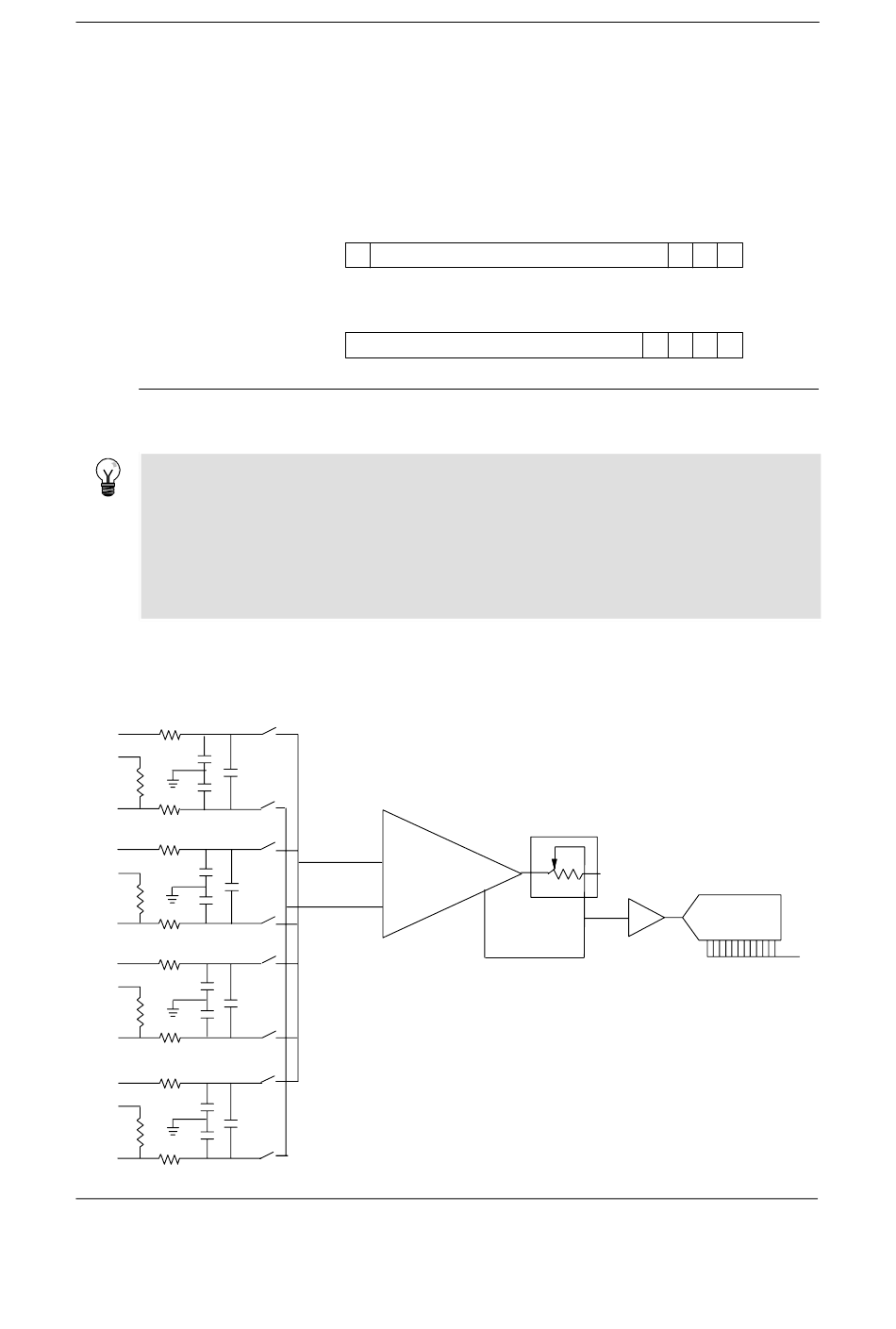

Figure A-16 Format d'un mot de données d'entrée pour l'EM 231 et l'EM 235
Conseil
Les 12 bits des lectures CAN (convertisseur analogique--numérique) sont cadrés à gauche
dans le format de mot de données. Le bit de poids fort est le bit de signe : zéro indique une
valeur de mot de données positive.
En format unipolaire, les trois zéros à droite entraînent une modification du mot de données de
huit unités pour chaque changement d'une unité dans la valeur CAN.
En format bipolaire, les quatre zéros à droite entraînent une modification du mot de données de
seize unités pour chaque changement d'une unité dans la valeur CAN.
Schémas fonctionnels des entrées pour l'EM 231 et l'EM 235
A+
R
RA C
C
Rloop
C
A--
R
B+
R
RB
C
C
Rloop
C
B--
R
C+
R
RC C
C
Rloop
C
C--
R
D+
R
C
RD
C
Rloop
C
D--
R
MUX 4 à 1
Filtre d'entrée
Figure A-17 Schéma fonctionnel des entrées pour l'EM 231 4 entrées analogiques
BPFo
15 14
AIW XX 0
BPFo
15
AIW XX
EM 231, 4 entrées analogiques
A=1
+
Instrumentation
AMP
--
A=2
A=3
A=4
Caractéristiques techniques
Valeur de donnée 12 bits
Donnée unipolaire
Valeur de donnée 12 bits
Donnée bipolaire
Réglage gain
Annexe A
BPFa
3 2 0
0 0 0
BPFa
4 3 0
0 0 0 0
Tampon
CAN
11 0
