Editez la configuration par défaut des entrées/sorties
Sélectionnez le bouton Options supplémentaires pour modifier ou visualiser la configuration par
défaut des entrées/sorties intégrées.
Sélectionnez le niveau d'activité (haut ou bas) via l'onglet Niveaux actifs d'entrée. Lorsque
-
le niveau est défini à Haut, un 1 logique est lu lorsqu'il y a flux de courant dans l'entrée.
Lorsque le niveau est défini à Bas, un 1 logique est lu lorsqu'il n'y a pas de flux de courant
dans l'entrée. Un niveau 1 logique est toujours interprété comme signifiant que la condition
est active. Les DEL sont allumées lorsqu'il y a flux de courant dans l'entrée, quel que soit le
niveau d'activation. Le paramétrage par défaut est "niveau haut actif".
Sélectionnez la constante de temps de filtre (0,20 ms à 12,80 ms) pour les entrées STP,
-
RPS, LMT+ et LMT-- via l'onglet Temps de filtre pour entrées. Augmenter la constante de
temps de filtre élimine plus de bruit, mais cela ralentit également le temps de réponse à un
changement d'état du signal. Le paramétrage par défaut est 6,4 ms.
Sélectionnez la polarité des sorties et la méthode de commande directionnelle via l'onglet
-
Sorties d'impulsion et de sens. Les figures 9-11 et 9-12 montrent les effets des choix pour la
polarité et la méthode de commande directionnelle.
Rotation positive
P0
P1

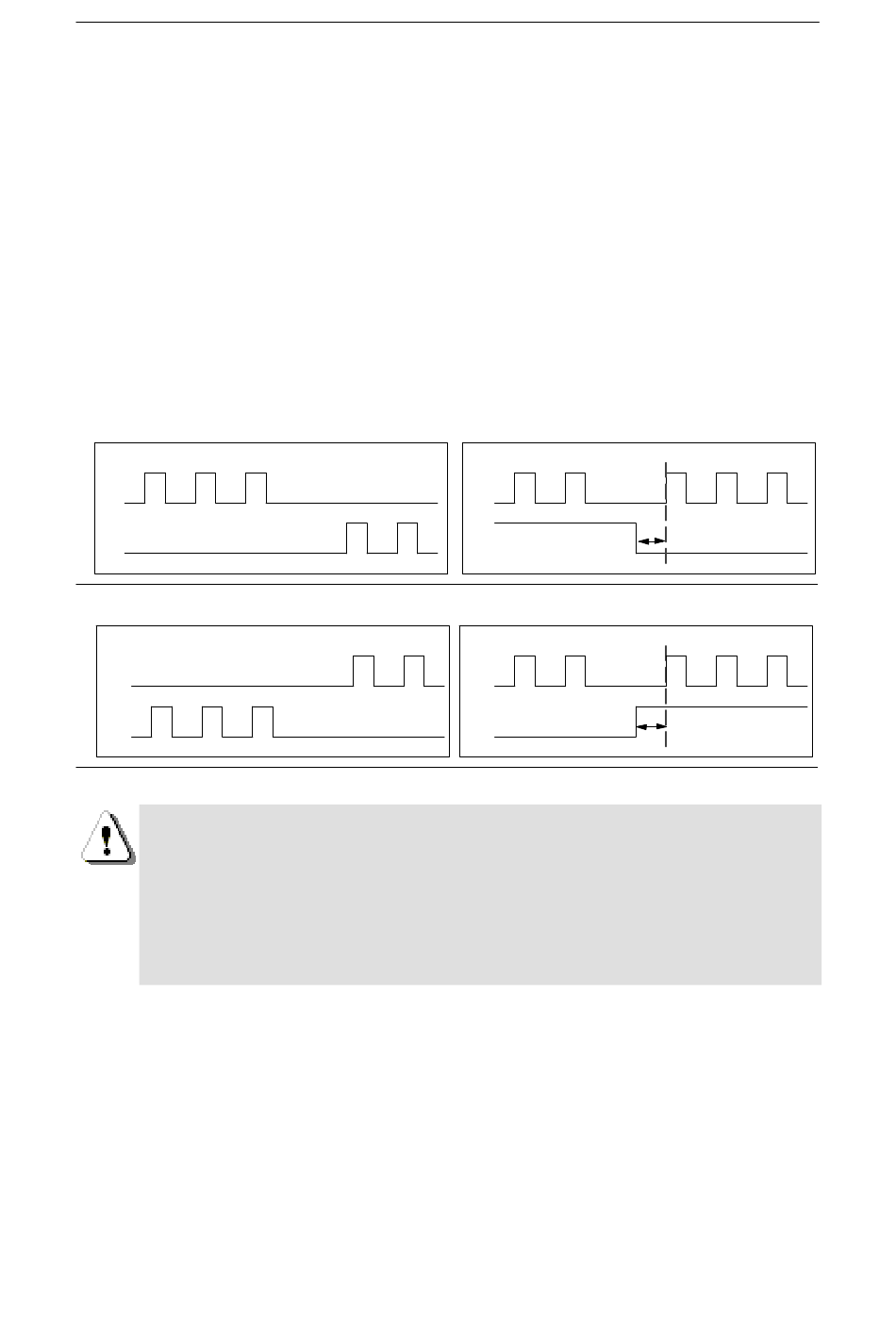

Figure 9-11 Options de rotation pour la polarité positive
Rotation positive
P0
P1
Figure 9-12 Options de rotation pour la polarité négative
Attention
Les appareils de commande peuvent tomber en panne dans des situations dangereuses et
provoquer un fonctionnement inattendu des appareils pilotés pouvant entraîner la mort, des
blessures graves et des dommages matériels importants.
Les fonctions de limite et d'arrêt dans le module de positionnement sont des mises en oeuvre
logiques électroniques ne fournissant pas le niveau de protection fourni par des contrôles
électromécaniques. Vous devez donc prévoir une fonction d'arrêt d'urgence, des dispositifs de
sécurité électromécaniques ou d'autres sécurités redondantes qui soient indépendants du
module de positionnement et de la CPU S7--200.
Configurez la réponse du module aux entrées physiques
Sélectionnez ensuite la réponse du module aux entrées LMT+, LMT-- et STP. Servez--vous des
listes déroulantes pour sélectionner : aucune action (condition d'entrée non prise en compte),
décélération jusqu'à l'arrêt (valeur par défaut) ou arrêt immédiat.
Entrez la vitesse maximale et la vitesse de démarrage/d'arrêt
Entrez la vitesse maximale (MAX_SPEED) et la vitesse de démarrage/d'arrêt (SS_SPEED) pour
votre application.
Rotation négative
Rotation négative
Commande de mouvement en
Rotation positive
P0
P1
Rotation positive
P0
P1
Chapitre 9
Rotation négative
² 0,5 ms
Rotation négative
² 0,5 ms
285
