Dis T.1634007e
INSTALLAZIONE DELLA CENTRALE
LE ISTRUZIONI CONTENUTE NEL SEGUITO DI QUESTO MANUALE
COMPRENDONO LE PROCEDURE D'INSTALLAZIONE E CONFIGURAZIONE
DA ESEGUIRSI SOLO DA PERSONALE QUALIFICATO E AUTORIZZATO
AVVERTENZA: La Centrale deve essere installata in una zona protetta dalla
luce diretta del sole e da pioggia. Si ricorda che per sicurezza la Centrale
deve essere installata in aree sicure ove non vi siano presenti o possano
formarsi atmosfere infiammabili e concentrazioni di ossigeno superiori al
24%vol.
PULIZIA: Per pulire esternamente la custodia, usare un panno morbido eventualmente inumidito con
acqua, non utilizzare solventi o detergenti abrasivi.
POSIZIONAMENTO: La CENTRALE va montata a parete, utilizzando 4 viti e tasselli a muro (Ø 6 mm)
o 4 viti M4 e dadi, se la parete non fosse in muratura. La base si fissa tramite i 4 fori posti ai lati della
base (Fig.3). I collegamenti elettrici si eseguono tutti nella base della custodia.
Il coperchio si sblocca (con una moneta) ruotando di 90° i 4 Bottoni posti sopra e sotto la custodia. Si
apre tirando e poi ruotandolo verso l‟alto fino ad appogarla alla base.
APERTURA-CHIUSURA CUSTODIA
La Custodia ha due cerniere interne scorrevoli. Per aprire la Custodia, è necessario:
1- Una moneta o un cacciavite a taglio (lama almeno 10-12 mm), sbloccare i 4 bottoni di chiusura,
ruotandoli di 90° in senso orario.
2- Delicatamente, tirare il coperchio verso l‟esterno di 4cm circa e poi ruotarlo verso l‟alto e
appoggiarlo al bordo superiore della base custodia, in questo modo rimarrà in posizione aperta.
Per chiudere la Custodia agire in sequenza contraria. Prestare attenzione che sia il coperchio che il
meccanismo di chiusura entrino nella loro sede. Infine bloccare i 4 bottoni, ruotandoli 90° in senso
antiorario. Per facilitare la chiusura, premere sul coperchio, i bottoni, che sono eccentrici, porteranno il
coperchio ad aderire alla base.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
APRE
OPENS
OUVERT
130 mm

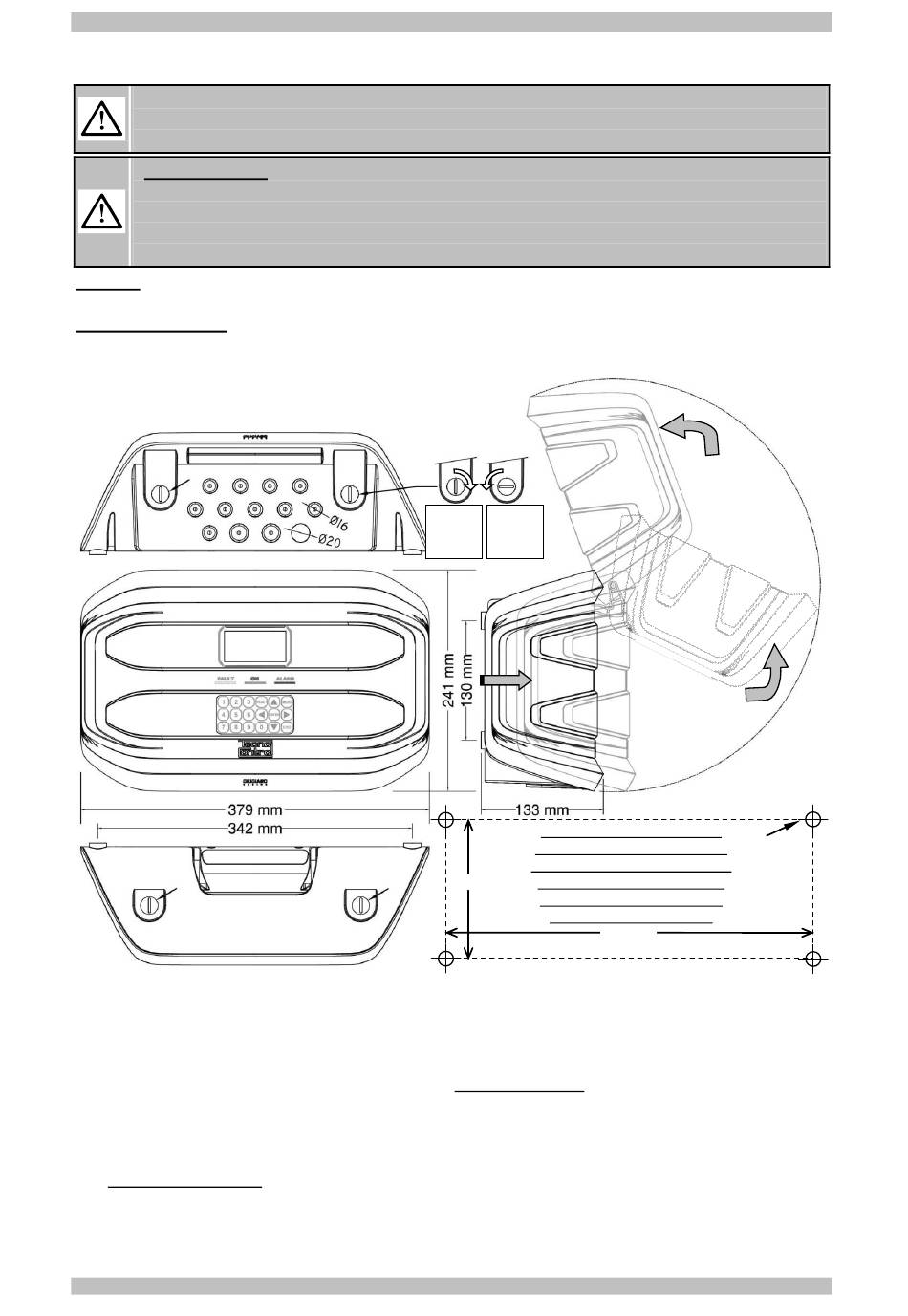

Fig 3 – Dimensioni e Dima di Fissaggio
CHIUDE
CLOSES
FERME
DIMA DI FISSAGGIO A PARETE
n.4 Fori per Tasselli a muro Ø 6mm
TEMPLATE FOR WALL MOUNTING
No.4 holes for wall plugs Ø 6mmn.
PATRON DE FIXATION AU MUR
4 Trous pour chevilles Ø 6mm
342 mm
Pag. 8/52
