DESCRIPTION

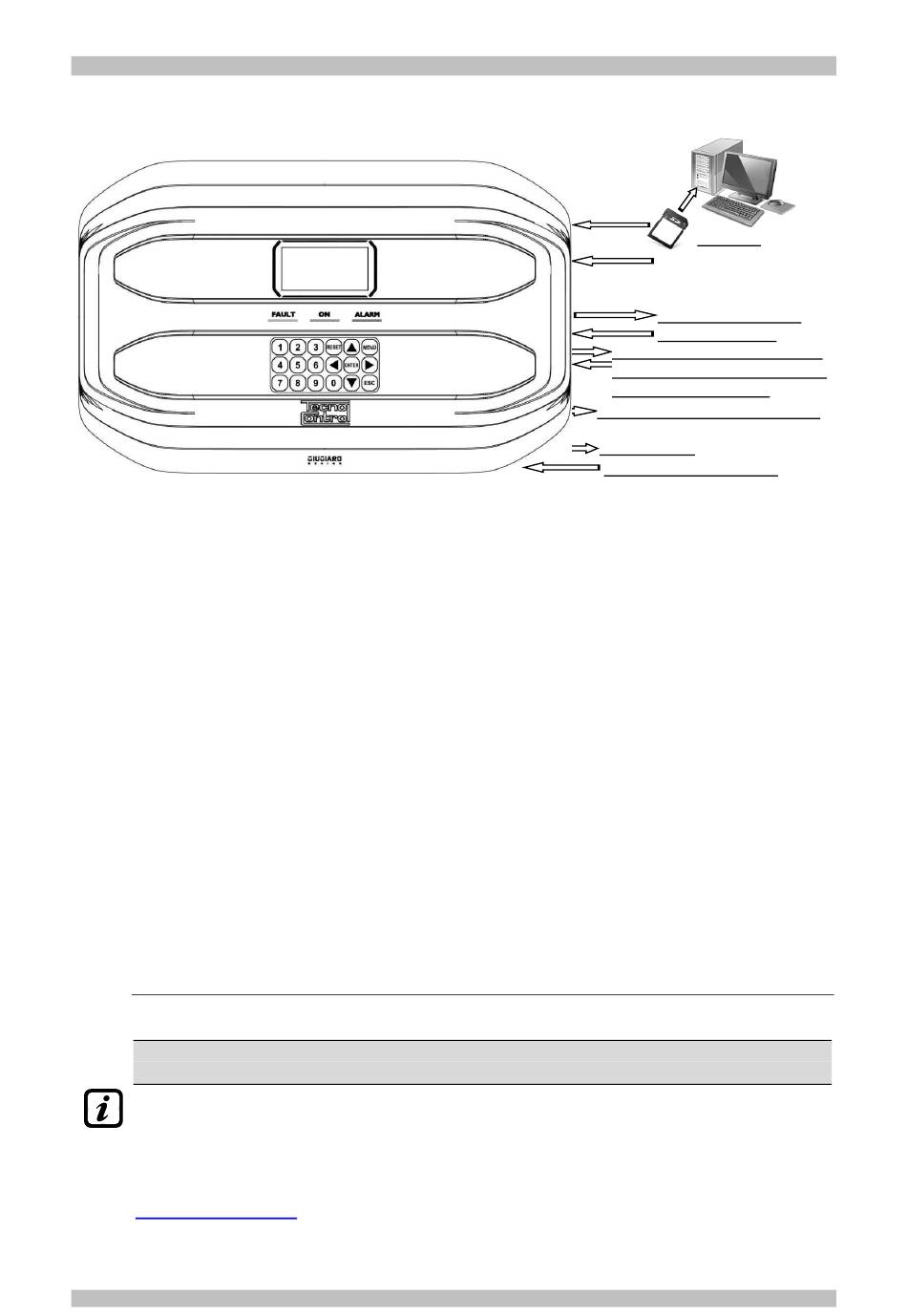

Fig.1 - CE424P - coffret mural
L'unité de contrôle est à montage mural, boîtier GIUGIARO DESIGN 379x241x133 mm.
La CE424P peut gérer au 8 de nos sondes de détection de gaz avec sortie en courant 4÷20mA
linéaire sur 3 fils:
(Voir la liste dans le Tableau
MODELES AVEC ―CARTOUCHE-CAPTEUR‖ ECHANGEABLE:
- Gaz inflammables avec capteur catalytique type TS282K(IP65) ou TS293K(Ex"d") échelle 0÷20% LII.
- Gaz inflammables avec capteur Pellistor type TS282P (IP65) ou TS293P (Ex"d") échelle 0÷100% LII.
- Gaz inflammables avec capteur infrarouge type TS293I (Ex"d") échelle 0÷100% LII.
- Gaz toxiques avec cellule électrochimique type TS282E (IP65) ou TS293E (Ex"d").
- Oxygène avec cellule électrochimique TS282EO et TS293EO (Ex"d") échelle 0÷25%O
- Anhydride carbonique avec capteur Infrarouge TS210IC2(IP54), TS282IC2(IP65) ou TS293IC2(Ex"d").
- À double capteur pour Parkings TS255CB (CO+Essence) et TS255CN2 (CO+NO
- Gaz réfrigérants avec capteur à semiconducteur type TS282SFx (IP65) ou TS293SF (Ex"d").
MODELES AVEC ECRAN ET AVEC ―CARTOUCHE-CAPTEUR‖ ECHANGEABLE:
- Gaz inflammables avec capteur Pellistor type TS593P (Ex"d") échelle 0†100% LII.
- Gaz inflammable savec capteur infrarouge type TS593I (Ex"d") échelle 0†100% LII.
- Gaz toxiques avec cellule électrochimique type TS593E (Ex"d").
- Oxygène avec cellule électrochimique TS593EO (Ex"d") échelle 0†25%O
SONT EGALEMENT RACCORDABLES TOUS LES MODELES A CAPTEURS FIXES:
- Gaz réfrigérants avec capteur à semiconducteur type TS282IF (IP42).
MODELES
A
CAPTEURS
INDUSTRIELLES:
- Gaz inflammables avec capteur catalytique type SE192K(IP44) ou SE193K (Ex"d") échelle 0÷20%LII.
- CO avec cellule électrochimique type SE192EC(IP44) ou SE193EC(Ex"d") échelle 0÷300ppm.
Sont également raccordables les modèles hors production. Sondes avec sortie 4÷20mA
lineaire sur 3 fils pour gaz explosibles ou sur 2 fils, pour gaz toxiques et oxygène.
A partir de Janvier 2017, les sondes TS282xx (IP65) se substituent aux TS220xx et TS292xx.
(Exemple: le TS292KM devient TS282KM et le TS220EO devient TS282EO).
Les entrées sont configurables pour des sondes de gaz à transmetteurs possédant une sortie
4÷20mA référée à la masse et possédant des caractéristiques de fonctionnement (Fond
d‟échelle, tension minimale de fonctionnement, consommation, résistance maximale de
charge etc.) équivalents à nos produits. Sondes disponibles: certains modèles ou
étalonnages pour certains gaz peuvent ne pas être encore disponibles. Il est conseillé
de nous contacter pour confirmation ou pour des demandes spécifiques. e-mail:
info@tecnocontrol.it
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P / Manuel d‟utilisation
1)
FIXES
UTILISABLES
Avec 4 ou jusqu‟à 8
entrées pour sondes avec sortie
en courant 4÷20mA.
5 ou 9 sorties relais
1 entrée logique
2 Bus RS485 (COM1 et COM2)
avec 2 CE380UR maximum et 16
sondes et 16 sorties relais
1 sortie RS485(COM3) Modbus
avec carte ES415 (option)
Alimentation 90÷264 Vca
Batterie Interne (option)
.
2
SEULEMENT
EN
AMBIANCES
Pag. 5/56
CarteSD
.
2
).
2
NON
