SCHEDA DI ESPANSIONE ES415 – Modbus
Il collegamento con un sistema di supervisione tramite protocollo Modbus RTU binario (COM3) si
esegue sulla scheda di espansione opzionale ES415 (Scheda Uscita PC-Modbus).
La scheda ES415 va montata sulla scheda principale posta nel coperchio della custodia. (Fig.8).
Prestare attenzione a inserire i terminali nel connettore predisposto sulla scheda principale, facendo
prima corrispondere le tre colonnine a scatto con i corrispondenti fori e poi premendo per inserirle.
I morsetti "H3 (D1)", "GND (Comune)" e "L3 (D0)" della porta seriale RS485 (COM3) vanno collegati al
sistema di supervisione (Master) o al convertitore isolato dedicato (non compreso).
Sul sistema Modbus standard, tutti i dispositivi sono collegati (in parallelo) su un cavo di distribuzione
a 3 conduttori schermato. Due formano una coppia bilanciata di conduttori twistati (intrecciati), su cui
sono trasmessi i dati bidirezionali, tipicamente a 9600 bit il secondo. Il terzo conduttore (se utilizzato) è
il comune a tutti i dispositivi del Bus.
P
ER EVITARE GUASTI IRREVERSIBILI
,
CENTRALE
QUELLA DI RETE E LE BATTERIE
RIMUOVERE QUALUNQUE SCHEDA DI ESPANSIONE
LEd Rx COM 3
L3 (D0) = Segnale ModBus / ModBus Signal / Signal ModBus
GND = Negativo (facoltativo) / Negativ (optional) / négatif (facultatif)
H3 (D1) = Segnale ModBus / ModBus Signal / Signal ModBus

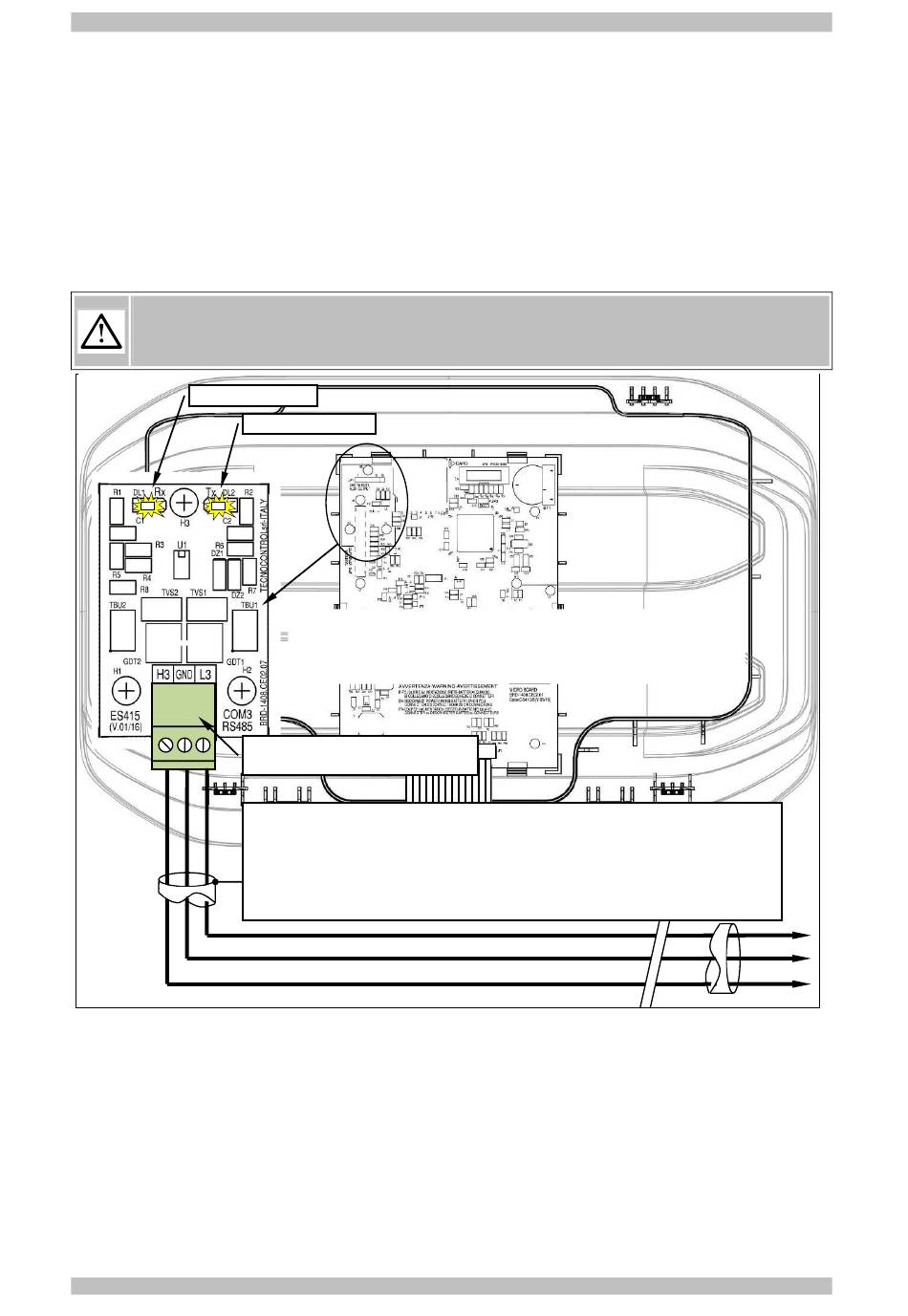

Fig. 8 – ES415 Scheda espansione porta seriale COM3 (RS485) Modbus
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
LED Tx COM 3
Posizione scheda (Interno coperchio custodia aperto verso l'alto)
Card location (Internal housing cover opened up)
Emplacement de la carte (couvercle du boîtier interne ouvert)
Terminal /
Morsetto /
Bornier
COM 3 - RS485- Modbus
Cavo per comunicazioni Modbus, del tipo a doppino intrecciato (twisted pair)
schermato con SCHERMO a TERRA (solo lato centrale)
Modbus communications cable, twisted pair type shielded with GROUND SCREEN
(control unit side only.
Câble de communication Modbus, type paire torsadée blindé avec GROUND SCREEN
(côté unité de contrôle uniquement).
®
,
TOGLIERE SEMPRE L
(
SE PRESENTI
.
Pag. 14/52
'
