Dis T.1634007e
COLLEGAMENTO ALIMENTAZIONE
L‟installazione deve prevedere un dispositivo di protezione della linea di alimentazione. Per la linea di
rete, un sezionatore bipolare dedicato, per il sistema di rilevazione gas. Il dispositivo, chiaramente
identificato, deve agire solo su Fase e Neutro, ma non sulla Terra. Si consiglia di prevedere anche una
protezione da sovracorrente, fulmini etc.
L'alimentazione di rete (90÷264Vdc / 47÷63Hz) si collega sul morsetto L, N e Terra posto a destra. Il
morsetto ha un fusibile di protezione (5x20) da 2A.
Le due batterie interne (Pb 12V/1,2Ah) se richiesto e se installate, vanno collegate in serie ai cavi
Rosso "BAT+" e Nero "BAT-". Per il collegamento in serie, utilizzare il cavetto nero in dotazione, con
due terminali (Faston 4,8 mm).
L'ingresso ausiliario (AUX) può essere utilizzato per collegare dispositivi con un contatto NA o NC
(Rilevatori gas con contatti a relè, Sensori Fumo, Pulsanti, ecc.) e potrà essere configurato per attivare
una delle uscite relè disponibili. Possono essere collegati più dispositivi se omogenei (collegati in serie,
se hanno tutti il contatto NC o in parallelo se hanno tutti il contatto NA).
Uscita Relè n.9 ha le stesse caratteristiche e utilizzo di quelle descritte nella prossima pagina.
Led: Batt TEST ON
Si accende
durante
verifica di funzionamento
delle
Batterie
(solo
se
installate).
Morsetto Ingresso Ausiliario AUX
Scheda Uscite RS485
(COM1 e COM2)
GND
B+ B-
B
B-
Rosso
Nero
-
+
-
+
n.2 Batterie 12V / 1,3Ah
collegate in serie.

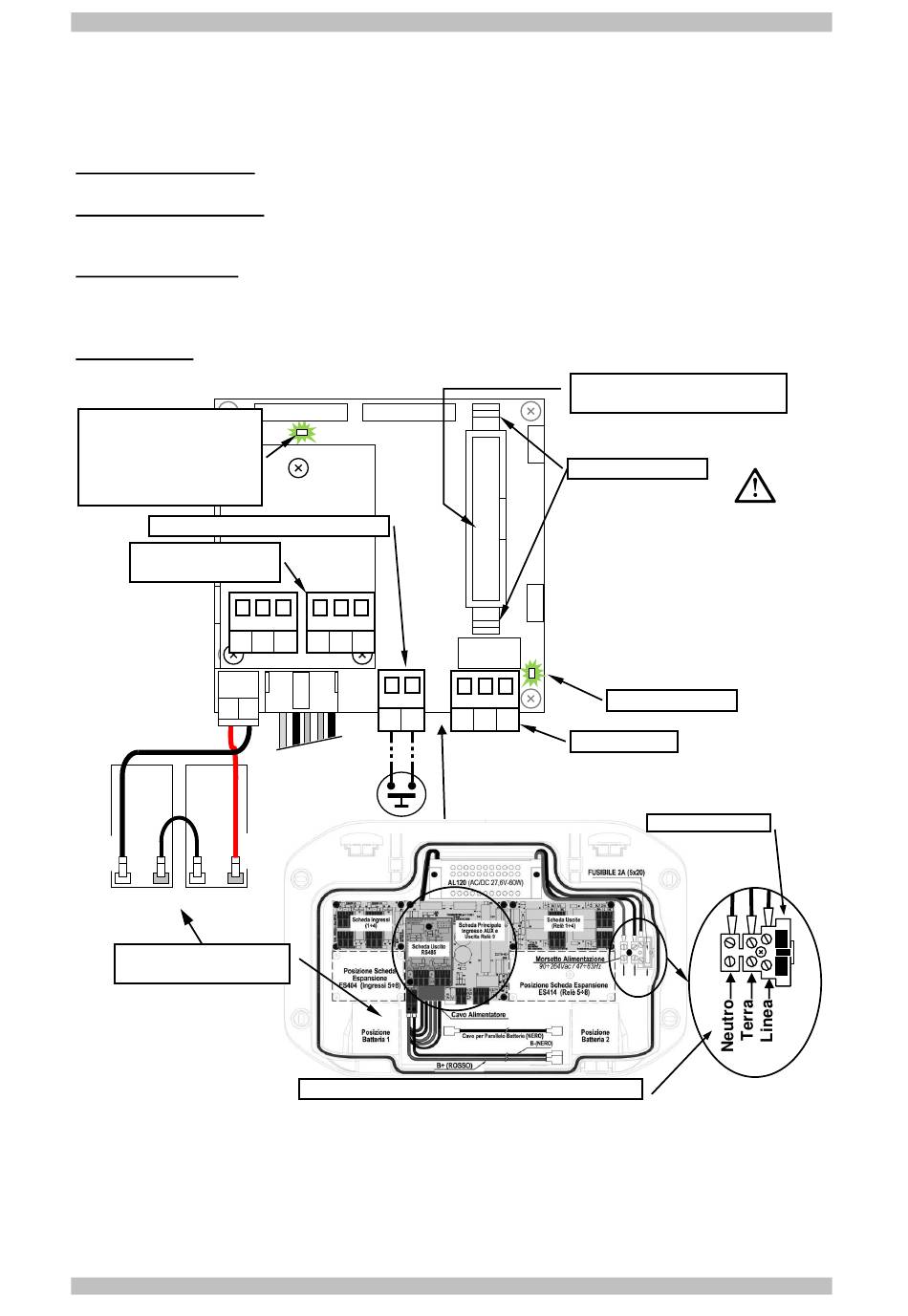

Fig 5 – CE424P - Collegamento Alimentazione, Batterie, Ingresso AUX e Uscita relè n.9
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
la
H1
L1
H2
L2
GND
A A
-
B+
Morsetto Alimentazione 90÷ 264 Vac / 47÷63Hz
Connettore Cavo Piatto per
collegamento Coperchio
Premere per Aprire
P
ER EVITARE GUASTI IRREVERSIBILI
TOGLIERE SEMPRE ALIMENTAZIONE DI
RETE E BATTERIE
PRIMA
RICOLLEGARE IL CONNETTORE DEL
CAVO PIATTO
Led: OUT 9 = ON
NA
NC
C
Uscita Relè n.9
N T L
Pag. 10/52
(
SE PRESENTI
DI
SCOLLEGARE
O
(
).
SCHEDA COPERCHIO
Fusibile (5x20) 2A
,
)
