Dis T.1634007e
UTILIZZO DELLA CENTRALE
TASTIERA
È retroilluminata, per risparmiare energia, dopo 10 secondi di non utilizzo l‟intensità luminosa è ridotta
a metà.
Utilizzabile solo nella schermata principale, riporta le uscite a relè memorizzate nella
condizione di funzionamento normale, ma solo se il Sensore/i o la Zona/e o l‟Ingresso che
le ha attivate, saranno rientrate dallo stato d‟Allarme. Se invece ci sono Allarmi attivi, le
uscite configurate come tacitabili, (es. allarme acustico) tornano in condizione di
funzionamento normale solo per il tempo di tacitazione predefinito.
Scorrono il display e le cifre numeriche su e giù. Tenendo il tasto premuto, aumenta la
velocità di scorrimento dei valori. Nella Schermata Principale cambiano la visualizzazione
dello stato dei Sensori, dell‟Ingresso Logico e delle Zone configurate.
Conferma i dati inseriti e, nella Schermata Principale, permette di selezionare i Sensori in
ENTER
Scorrono le pagine (6 Sensori o 7 eventi alla volta) e i campi d‟inserimento. Tenendo il
tasto premuto, aumenta la velocità di scorrimento.
Annulla un‟operazione o torna indietro alla funzione precedente.
Inseriscono direttamente un numero nei campi numerici e richiamano il relativo sottomenù
nelle specifiche videate. Inoltre nella Schermata Principale il tasto
riassuntiva dello stato allarmi (vedere sotto).
INDICAZIONI A LED
La Centrale, ha 3 LED che mostrano lo stato di funzionamento della centrale
Lampeggio = Preriscaldo (Avvio Centrale) o in Servizio o Aggiornamento Firmware.
Acceso fisso = Guasto (Sensore o Zoneo UR) + Buzzer se attivato.
FAULT
Lampeggio breve = Uscita relè associata a un guasto memorizzato.
(LED Giallo)
Lampeggio veloce = Batteria Guasta o Scollegata.
ON
Acceso Fisso = Funzionamento con alimentazione di rete.
(LED Verde)
Lampeggio = Funzionamento con la batteria.
Acceso Fisso = Allarme 3 attivo (Sensore o Zona) + Buzzer se attivato.
ALARM
Lampeggio = Allarme 1 e/o 2 attivi (Sensore o Zona o Ingresso logico).
(LED Rosso)
Lampeggio breve = Allarme memorizzato (rientrato) (Sensore, Zona o Ingresso logico).
INDICAZIONI BUZZER INTERNO
La Centrale, ha un cicalino interno che emette un Bip, quando sono premuti i tasti. Può essere anche
configurato per segnalare Guasti e/o Allarmi.
SUONO BREVE(0,1s) Se configurato
SUONO CONTINUO
SUONO CONTINUO
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso

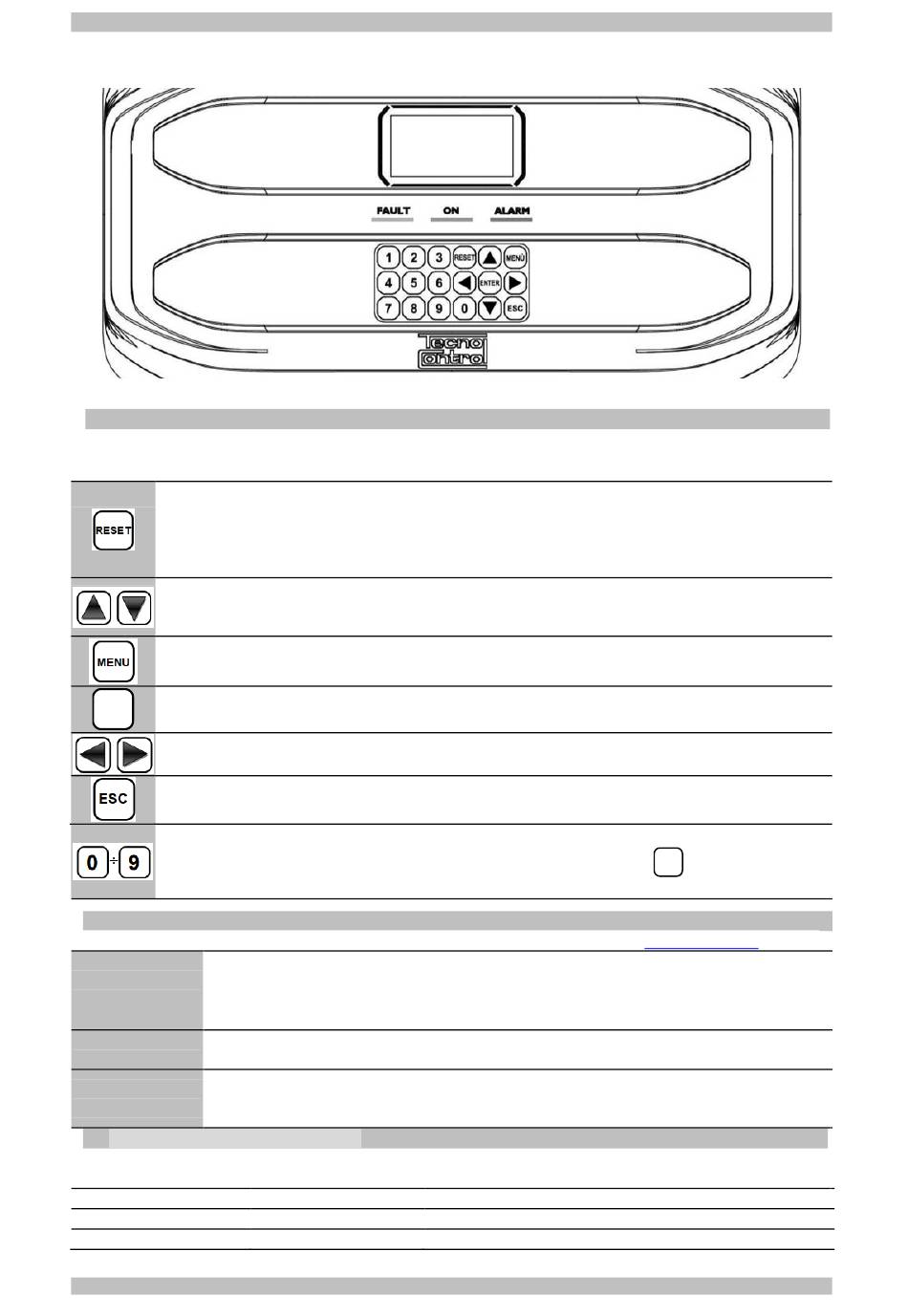

Fig.9 – CE424P Tastiera
Richiama il Menu Principale da qualunque schermata
Se configurato
Se configurato
dettaglio.
Conferma dell‟avvenuta pressione di un tasto.
Guasto (Sensore o Zona)
Allarme 3 attivo (Sensore o Zona)
Pag. 15/52
0
richiama la videata
appendice).
(Vedere
