COLLEGAMENTO CON I RILEVATORI DI GAS (Sensori)
FARE SEMPRE RIFERIMENTO ALLE SPECIFICHE ISTRUZIONI ALLEGATE AI
RILEVATORI
Si ricorda che la Centrale ha n.5 Uscite (relè) che possono essere aumentate, installando la
scheda di espansione ES414 per avere un totale di n.9 Uscite. Negli schemi, per semplicità,
sono sempre indicate tutte le Uscite.
Sezione dei cavi e Distanza tra Centrale e
sezione adeguata alla distanza come indicato sotto nella tabella.
Distanza massima di ogni rilevatore dalla centrale
Maximum distance of each detector from the control panel.
Distance maximale de chaque détecteur du panneau de contrôle
Max. 200 metri / meters / mètres
Max. 400 metri / meters / mètres
Max. 600 metri / meters / mètres
Collegamento dei rilevatori: (Sensori 1÷8) si effettua sulle schede di Ingresso (4÷20mA) montate
nella base a sinistra, i morsetti "+", "-" ed "S" vanno collegati ai corrispondenti morsetti del rilevatore.
Rilevatori di gas 1÷4
S1
S3
S4
+
-
S
+
-
S
+
-
S
+
-
S
+
-
S
Scheda ingressi 1÷4
S5
S7
S8
+
-
S
+
-
S
+
-
S
+
-
S
+
-
S
ES404 Scheda Espansione ingressi 5÷8

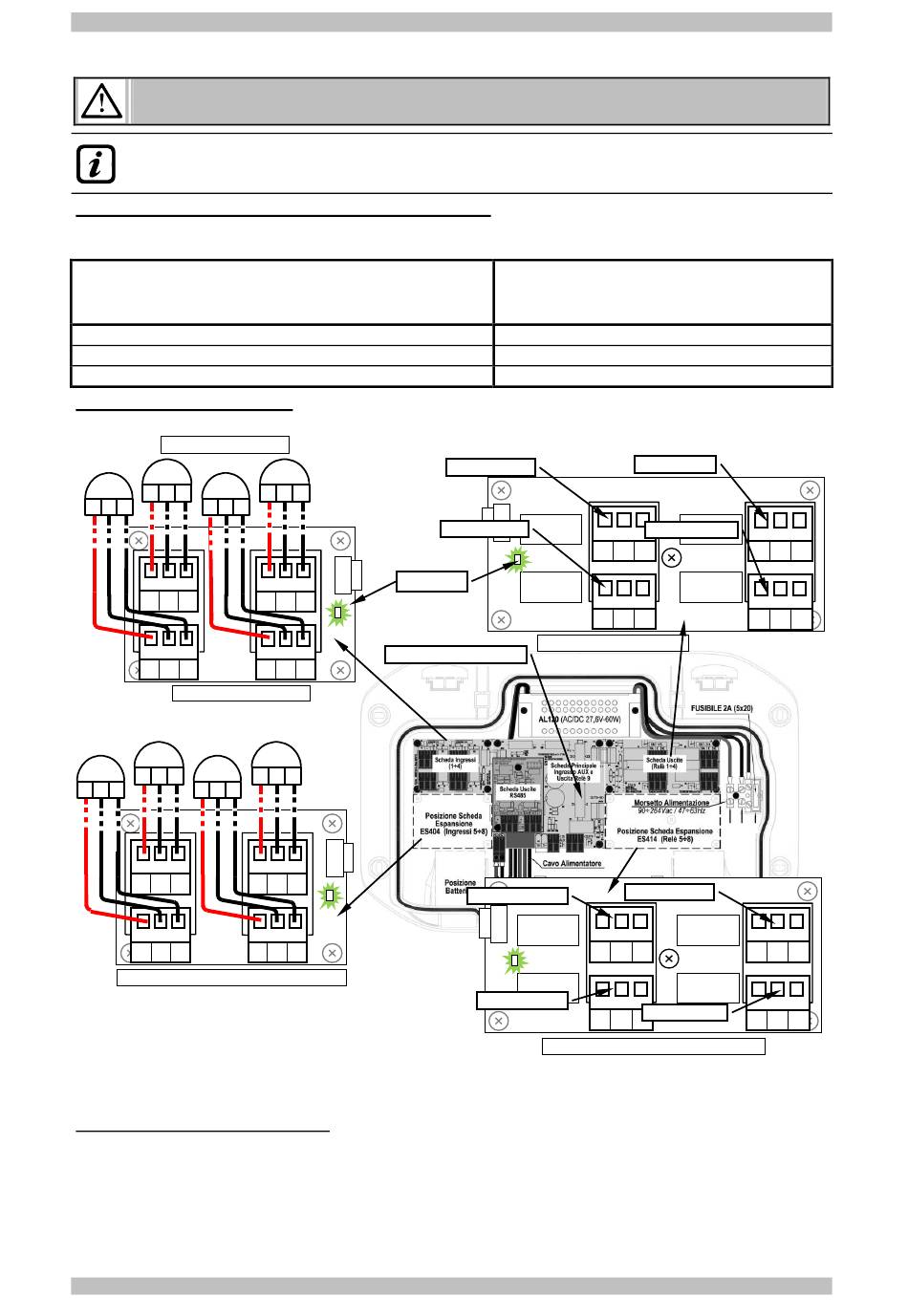

Fig 6 – Collegamento Ingressi Sensori 4÷20mA e Uscite Relè interni la Centrale
Collegamento degli altri rilevatori: (Sensori 9÷24) si effettua nelle Unità Remote (Vedere specifiche
istruzioni).
Lo schermo del cavo (calza) deve essere collegato solo dal lato centrale e su un unico punto di
"MASSA" che deve essere equipotenziale. Su ogni rilevatore (sensore) sarà necessario usare due
passacavi, uno in ingresso e uno in uscita.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
S2
+
-
S
Led: ON
+
-
S
Relè 9 - Vedi Fig.5
+
-
S
S6
+
-
S
+
-
S
+
-
S
Sensori:
Devono essere cavi schermati a 3 poli, di
Tipo di Cavo schermato
Shielded Cable Type
Type de câble a écran
2
3 x 1 mm
Schermato / Shielded / à écran
2
3 x 1,5 mm
Schermato / Shielded / à écran
2
3 x 2,5 mm
Schermato / Shielded / à écran
Uscita Relè 1
Uscita Relè 3
NA
NA
Scheda Uscite Relè 1÷4
Uscita Relè 5
NA
Uscita Relè 7
NA
ES414 - Scheda Espansione 4 Relè 5÷8
