INSTALLATION DE LA CENTRALE
LES INSTRUCTIONS CONTENUES DANS LA SUITE DE CE MANUEL
COMPRENNENT LES PROCEDURES D'INSTALLATION ET CONFIGURATION A
N'EXECUTER QUE PAR UN PERSONNEL QUALIFIE ET AUTORISE.
AVERTISSEMENT: La Centrale doit être installée dans un lieu protégé de
l'éclairement direct du soleil et de la pluie, dans un local sécurisé où ne risque
pas d'être présentes ou se former des atmosphères inflammables et/ou des
concentrations en oxygène supérieures à 24%vol.
NETTOYAGE: le nettoyage externe du coffret s‟effectue avec un chiffon humidifié à l‟eau sans solvant
ni détergent abrasif.
POSITIONNEMENT: La centrale se fixe en saillie murale, en utilisant 4 vis et chevilles (Ø6 mm) ou 3
vis M4 et boulons, si la paroi n‟est pas maçonnée. La base se fixe au moyen des 4 trous positionnés:
aux côtés de la base (Fig.3). Les raccordemenets électriques s‟exécutent tous dans la base du coffret.
Le couvercle se débloque à l‟aide d‟une pièce de monnaie en tournant à 90° les 4 boutons placés au-
dessus et sous le coffret. Il s‟ouvre en tirant, puis en basculant vers le haut jusqu‟à s‟appuyer sur la base.
OUVERTURE—FERMETURE DU COFFRET
Le coffret possède deux charnières internes coulissantes, pour l‟ouvrir il est nécessaire:
1- A l‟aide d‟une pièce de monnaie ou d‟un tournevis (lame 10-12 mm), débloquer les 4 boutons de
fermeture en les tournants de 90° en sens horaire.
2- Délicatement, tirer le couvercle vers l‟extérieur d‟environ 4 cm, puis le basculer vers le haut et
l‟appuyer sur le bord supérieur de la base du coffret, de façon à ce qu‟il reste ouvert.
Pour refermer le coffret, agir en sens inverse en faisant attention à ce que le couvercle et le
mécanisme de fermeture entrent correctement dans leurs sièges. Enfin bloquer les 4 boutons, en
tournant à 90° en sens antihoraire. Pour faciliter la fermeture, appuyer sur le couvercle, les boutons
étant excentriques, porteront le couvercle à adhérer au boîtier de base.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P / Manuel d‟utilisation
APRE
OPENS
OUVERT

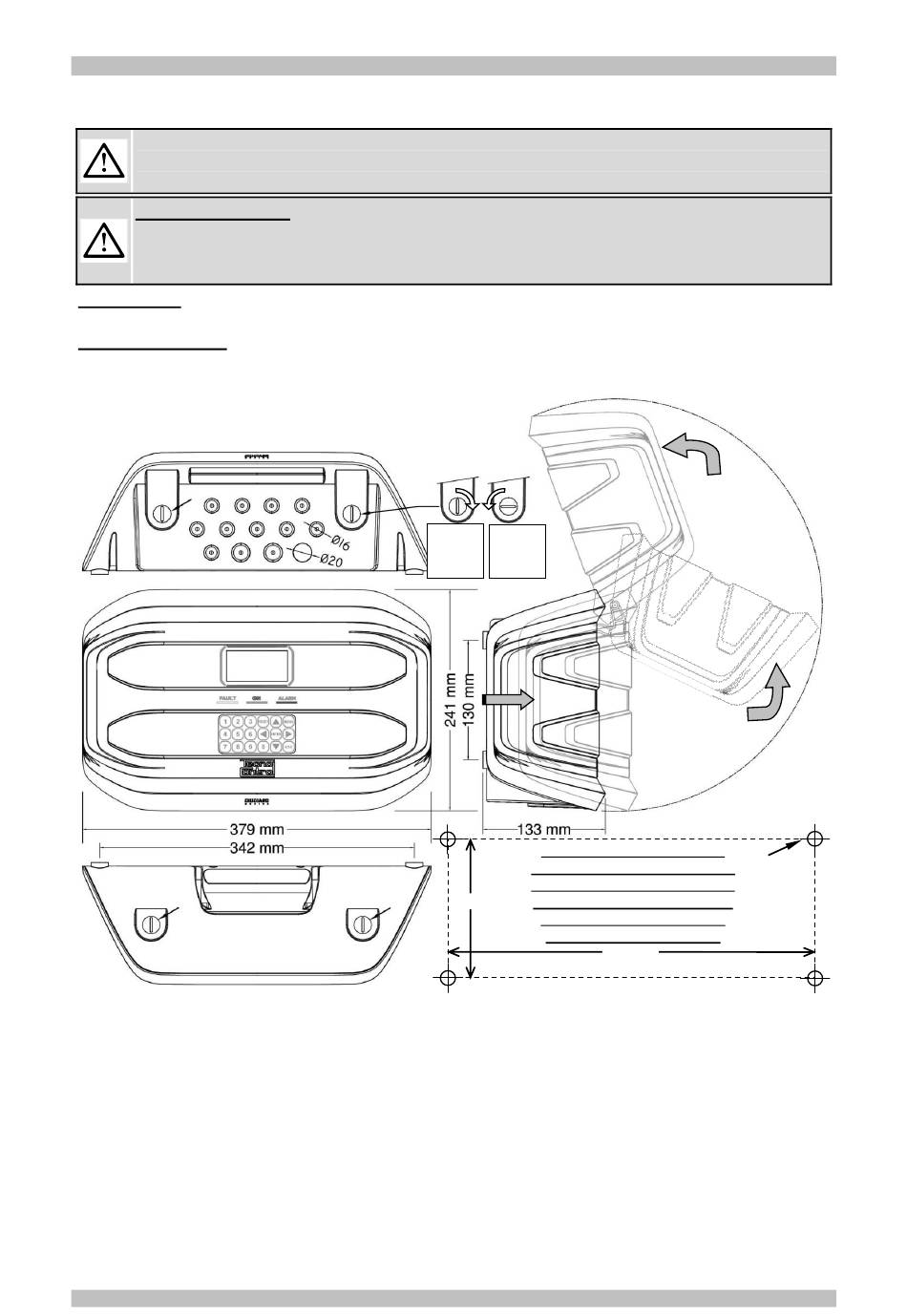

Fig 3 – Dimensions et patron de fixation mural
CHIUDE
CLOSES
FERME
DIMA DI FISSAGGIO A PARETE
n.4 Fori per Tasselli a muro Ø 6mm
TEMPLATE FOR WALL MOUNTING
No.4 holes for wall plugs Ø 6mmn.
130 mm
PATRON DE FIXATION AU MUR
4 Trous pour chevilles Ø 6mm
342 mm
