Dis T.1634007e

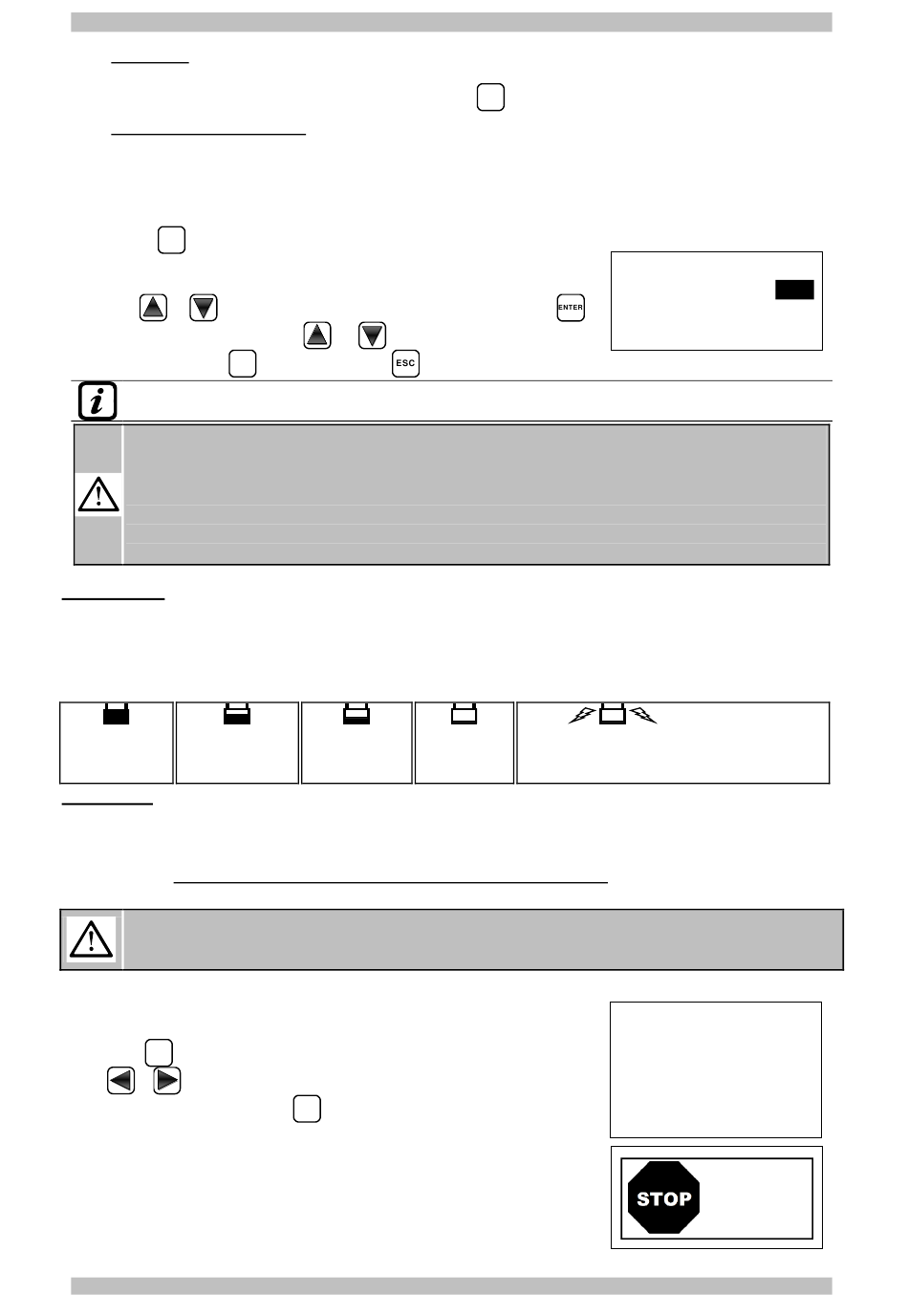

SD CARD: verifica la presenza della scheda di memoria. Il display mostrerà se l‟SD Card è
PRESENTE o ASSENTE. Se la scheda SD fosse inserita ma non rilevata, potrebbe essere
inserita male o il porta scheda è guasto. Premere
RS485 (COM1 e COM2): è possibile verificare il funzionamento delle 2 linee RS485 della
centrale. Collegare tra loro le due linee (H1 con H2 e L1 con L2) ed eseguire il test. Se il test
fallisse, sarà necessario sostituire la scheda. Alla fine del test, la centrale torna alla schermata
precedente.
SERVIZIO-BATTERIA (Livello 2)
Premendo
sulla relativa voce, sarà possibile indicare se la batteria
ENTER
è installata oppure eseguire manualmente il test di funzionamento e
visualizzare la tensione della batteria.
Poi con
e
si sceglie la voce da modificare. Premendo
può modificare il valore con
desiderato, premere
ENTER
Il test della batteria è eseguito automaticamente ogni giorno. Se manca la tensione di rete, il
test di batteria non può essere eseguito e sarà sospeso se è in corso.
La centrale sarà automaticamente alimentata dalle batterie in mancanza di rete. Per evitare di
danneggiare le batterie (scarica eccessiva) sotto i 22 Vcc, la centrale si spegnerà
automaticamente. Quando è presente l‟alimentazione di rete, la batteria sarà ricaricata e
mantenuta carica.
Se le batterie (configurate presenti) fossero scollegate con la centrale alimentata da rete, il
LED giallo lampeggerà veloce. Ricollegando le batterie verrà ripristinato il funzionamento
normale.
PRES. BATT (Presenza Batteria):
Se è impostato NO, le batterie non sono presenti. Nella Schermata Principale l‟icona in basso a
sinistra sarà assente e se manca la tensione di rete la centrale si spegnerà.
Se è impostato SI, indica la presenza delle batterie. Nella Schermata Principale l‟icona in basso
a sinistra indicherà lo stato di carica delle batterie e la sua tensione secondo il seguente
schema:
Carica
Parzialmente
26,5 Vcc
Carica
24÷26,5 Vcc
TEST BATT. (Test Batteria):
Se è impostato SI, si attiva o indica che è in corso il test. Il Test dura circa un minuto e verifica, con
un carico, il corretto funzionamento della batteria. Se durante questa fase la tensione sulla batteria
dovesse scendere sotto i 20,7 Vcc, verrà segnalata come Guasta (vedi sopra) e non sarà più
ricaricata. Il test non sarà attivato in mancanza di rete o della batteria.
Se è impostato NO, il test si disattiva o indica che non è in corso il test della batteria.
Quando il Test Batteria è attivato, sulla scheda di alimentazione, posta nella base della custodia,
si accende il LED TEST BATT ON. Non toccare le due resistenze di potenza (carico) che si
riscaldano per il tempo del test.
SERVIZIO-STATO SENSORI (Livello 2)
Questa voce permette di visualizzare il valore in corrente dei sensori.
Premere
sulla relativa voce. Sarà visualizzato il valore dei sensori,
ENTER
con
e
si scorrono tutti i sensori.
Per tornare indietro, premere
SERVIZIO-COLLAUDO (Livello 3)
Questa voce non è accessibile, è riservata alle impostazioni di
fabbrica.
Se si cerca di entrare un messaggio avisa che l‟accesso è negato.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
e
. Dopo aver scelto il valore
per confermare o
per tornare indietro.
Poco Carica
22÷ 24 Vcc
20,7÷22 Vcc
.
ESC
per tornare alla schermata precedente.
ESC
si
Scarica
00,0 Vcc = Scollegata
< di 20,7 Vcc o > di 28 Vcc = Guasta
Sostituire le due batterie.
Pag. 36/52
BATTERIA
PRES. BATT.
NO
TEST BATT
:
NO
V.BATT.
:
27,51
(Lampeggiante )
STATO SENSORI
1) 04.00 mA
2) 05,23 mA
3) 04,05 mA
4) 12,38 mA
5) 12,00 mA
6) 11,58 mA
LIVELLO NON
ABILITATO
ACCESSO
NEGATO
Premi Esc
