Dis T.1634007e
La centrale ha 2 porte seriali RS485 (COM1 e COM2):
Su entrambe le porte sono collegabili 1 oppure 2 unità remote CE380UR.
COM1
CE380UR
1
RS485
S9
S16
La Centrale ha un Ingresso Logico AUX configurabile e associabile a un‟uscita relè:
Configurabile per attivare uno dei relè disponibili ed essere utilizzato da dispositivi con uscite con
contatto NA/NC (Sensori di gas con un contatto a relè, Sensori Fumo, Pulsanti, ecc.).
Ogni SENSORE può essere configurato in due modi, rapidamente e semplicemente:
-
SENSORE PRECONFIGURATO: qui è possibile scegliere uno modelli di nostra produzione,
(Vedere TABELLA 1), che viene automaticamente impostato nella configurazione consigliata, con
le rispettive soglie ed uscite relè. Basterà solo impostare il numero di uscita (relè) per
completare la configurazione. Le modifiche degli altri valori sono comunque consentite.
-
SENSORE GENERICO: qui è possibile configurare un qualsiasi tipo di Sensore (compatibile o
un nuovo modello non ancora in elenco), inserendo manualmente tutti i parametri.
RILEVATORI (es.TS282)
DETECTORS (e.g.TS282)
SONDES (par ex.TS282)
S8
S2
S1
Ingresso Logico AUX (es. PULSANTE)
AUX Logic input (eg. BUTTON)
Entrée logique AUX (par ex. BOUTON)
Ogni SENSORE è protetto e attiva un segnale di GUASTO (FAULT):
La segnalazione di guasto di un Sensore, se è configurato e collegato, interviene per interruzione dei
cavi (corrente inferiore ad 1mA) o cortocircuito, in questo caso l‟alimentazione sarà tolta al solo
Sensore interessato.
Ogni SENSORE può essere associato a una ZONA:
I sensori possono essere raggruppati in ZONE (Max. n.6), cui si possono associare fino a n.2 Uscite
relè diverse per ogni livello d‟allarme e n.1 di FAULT (Guasto).
Ogni ZONA può essere impostata secondo una LOGICA di funzionamento:
Le logiche utilizzabili sono le tipiche funzioni logiche (OR, AND), la gestione di sensori adiacenti
CORR.CON, CIRC.CON.
Nota: PARK-ITA è una funzione riferita alla normativa Italiana per i parcheggi DM 01-02-1986
sostituita dal DM 03/08/2015 e dagli aggiornamenti successivi.
La Centrale gestisce fino a 5/9/17 o 25 Uscite d'Allarme a relè:
Ogni Sensore ha tre livelli d‟allarme (Soglia 1, Soglia 2 e Soglia 3) e uno di FAULT (Guasto),
liberamente indirizzabili su qualunque uscita (relè).
La centrale ha n.5 relè già installati, espandibili a n.9 con la scheda di espansione ES414 aumentabili
a 17 o a 25 con 1 o 2 Unità Remote.
Le SOGLIE D' ALLARME possono essere configurate con funzionamento speciale:
Per l‟uso nei Parcheggi PARKING EN (EN 50545-1), o per gli ambienti di lavoro, come valore limite di
esposizione TLV
TECNOCONTROL S.r.l. - Via Miglioli, 47 20054 SEGRATE (MI) - Tel. 02. 26 92 28 90 - Fax 02. 21 33 734
CE424P Istruzioni d'uso
COM2
CE380UR
RS485
2
S19
S24
Elettrovalvola intercettazione gas
Électrovanne de coupure du gaz

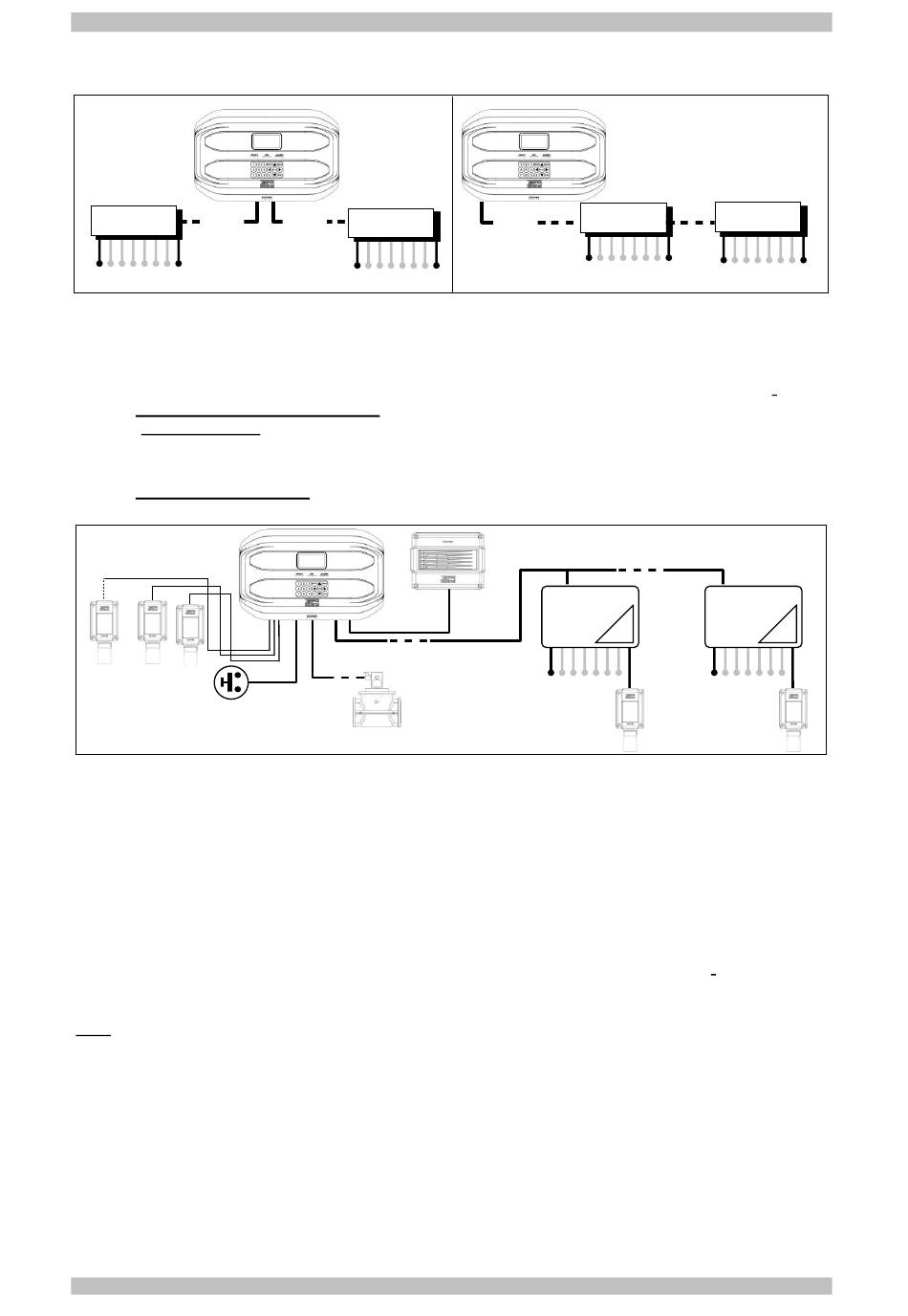

Fig.2 - Es. installazione con rilevatori serie TS282
CE380UR
COM1
RS485
1
S9
SE301 SIRENA / SIREN
CE380UR
COM1
1
RS485
S9
Gas cut-off solenoid valve
Pag. 6/52
CE380UR
2
S16
S19
S24
CE380UR
2
S16
S17
S24
RILEVATORI (es.TS282)
DETECTORS (e.g.TS282)
SONDES (par ex.TS282)
