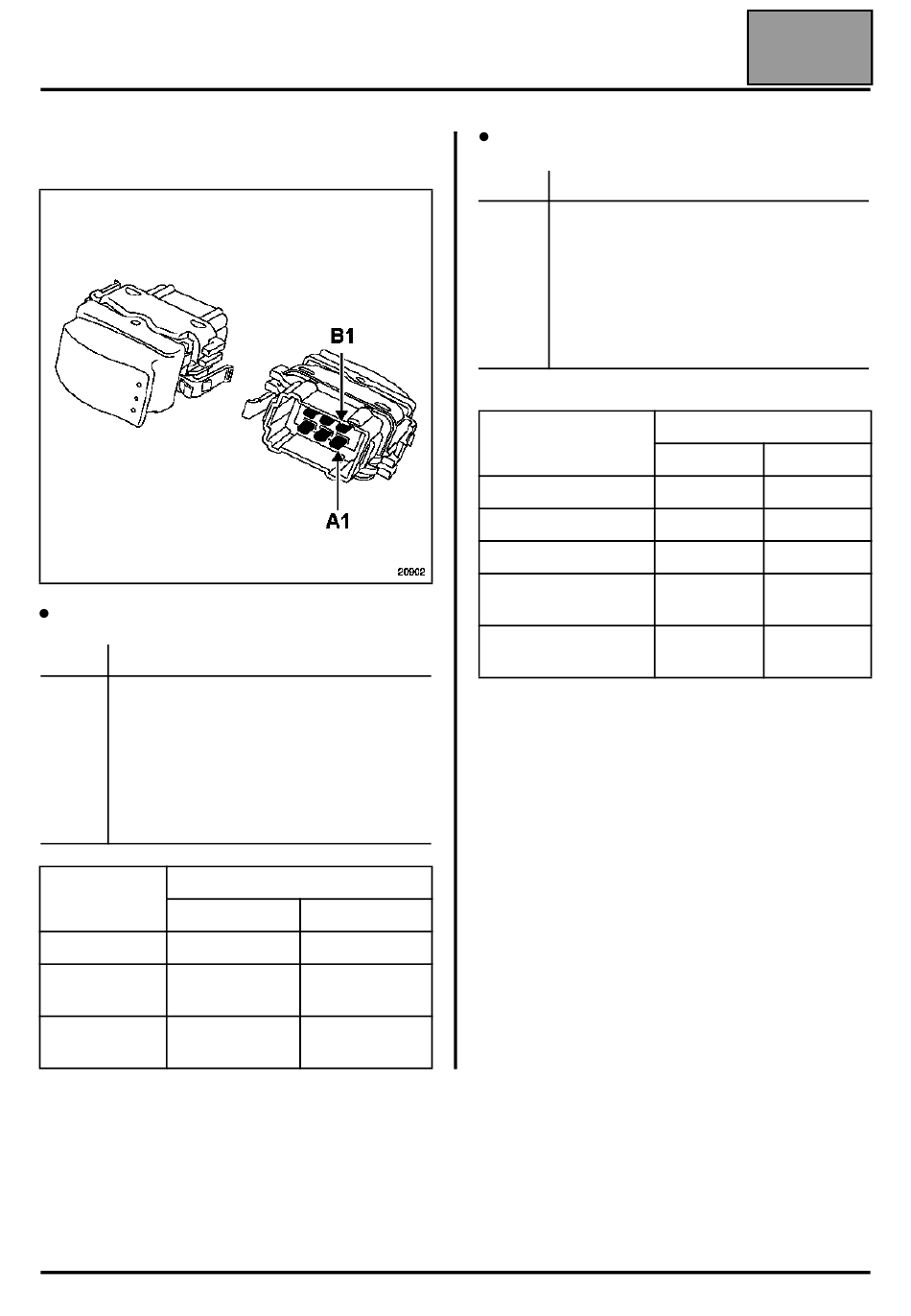

CONTACTEUR LEVE-VITRE ARRIERE SUR
PORTES ARRIERE
Lève-vitre électrique simple
Voie
A1
Liaison avec commande lève-vitre
conducteur
A2
Masse commutée (verrouillage lève-vitre)
Commande moteur lève-vitre
A3
B1
Commande moteur lève-vitre
B2
Liaison avec commande lève-vitre
conducteur
B3
+ Après contact éclairage interrupteur
ACTIONS
Aucune
Fermeture
simple
Ouverture
simple
COMMANDE - SIGNALISATION
Contacteurs de lève-vitres électriques
Désignation
VOIES
A3
B1
A1
B2
A1
A2
A2
B2
Lève-vitre impulsionnel
Voie
A1
Commande lève-vitre
A2
Masse commutée (verrouillage lève-vitre)
Liaison avec commande lève-vitre
A3
conducteur
B1
Liaison avec commande lève-vitre
conducteur
B2
Commande lève-vitre
+ Après contact éclairage interrupteur
B3
ACTIONS
Aucune
Fermeture simple
Ouverture simple
Fermeture
impulsionnelle
Ouverture
impulsionnelle
ATTENTION :
Cet interrupteur possède une très grande résistance
interne, il n'est pas possible de le contrôler à
l'ohmmètre.
Néanmoins, il est possible de shunter les voies
correspondantes, afin de déterminer l'état du
contacteur.
84A-17
84A
Désignation
VOIES
A1
B2
A3
B1
A2
-
-
A2
A2
A2
er
ème
(1
cran)
(2
cran)
A2
A2
ème
er
(2
cran)
(1
cran)
