MOTEUR P9X
COUPLES DE SERRAGE (en daN.m)
Ecrou de fixation sur le condensateur
Vis sur compresseur

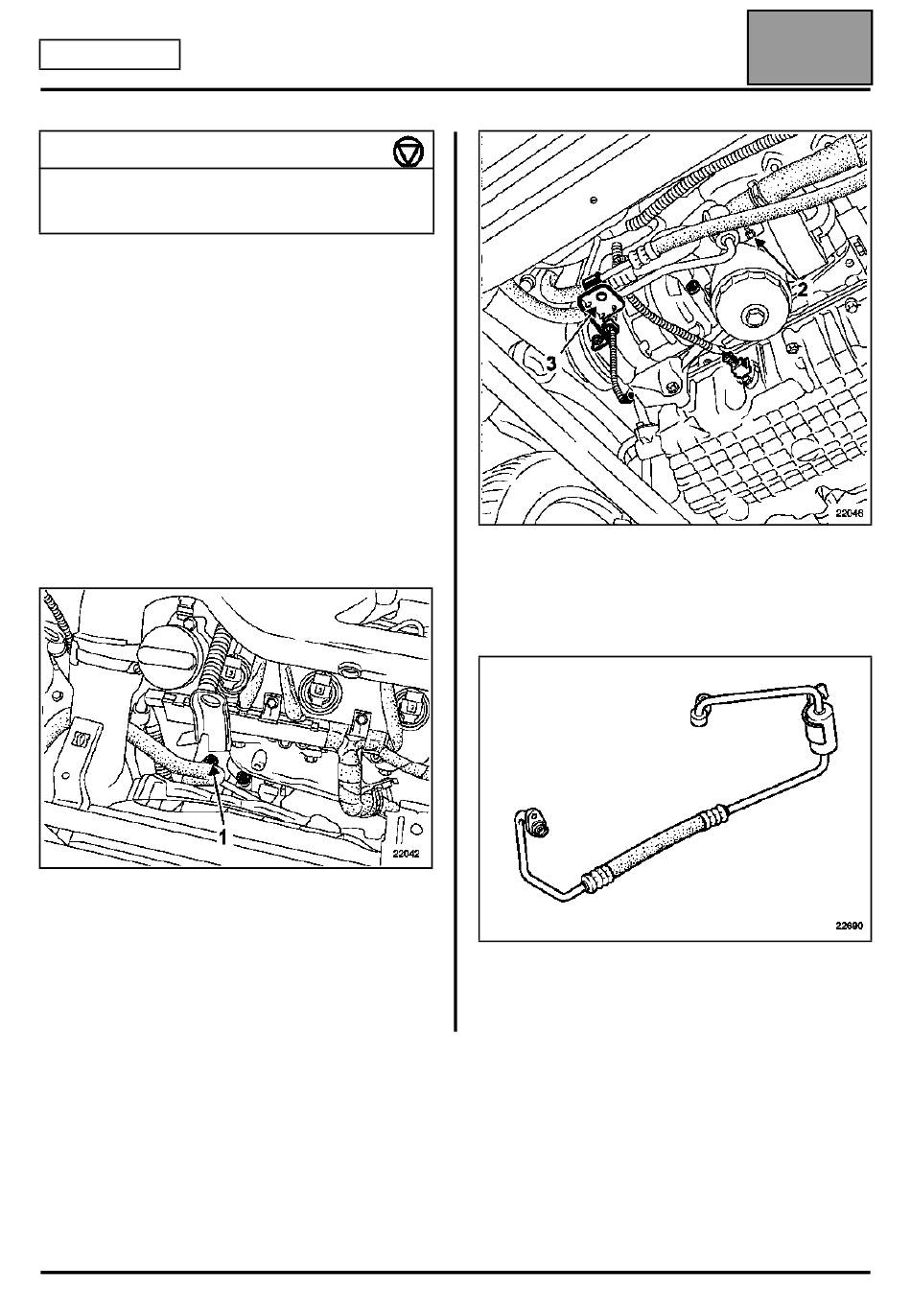

TUYAU BASSE PRESSION ENTRE
COMPRESSEUR ET CONDENSEUR
DEPOSE
Véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant R134a à l'aide
d'une station de charge.
Déposer :
– les caches,
– la vis (1) de fixation sur le compresseur,
– la protection sous moteur,
– le bouclier avant (voir chapitre 55A),
– l'écrou de fixation sur le condenseur (voir
chapitre 62A : "Condenseur").
CONDITIONNEMENT D'AIR
Tuyaux de liaison
0,8
0,8
62A-30
Déposer :
– la barre située sous le compresseur,
– l'écrou de fixation (2) sur le filtre d'huile,
– la patte de fixation (3).
Extraire le tuyau.
Placer des bouchons sur les orifices.
62A
Edition 3
