ESPACE
N° programme : 11
N° Vdiag : 04

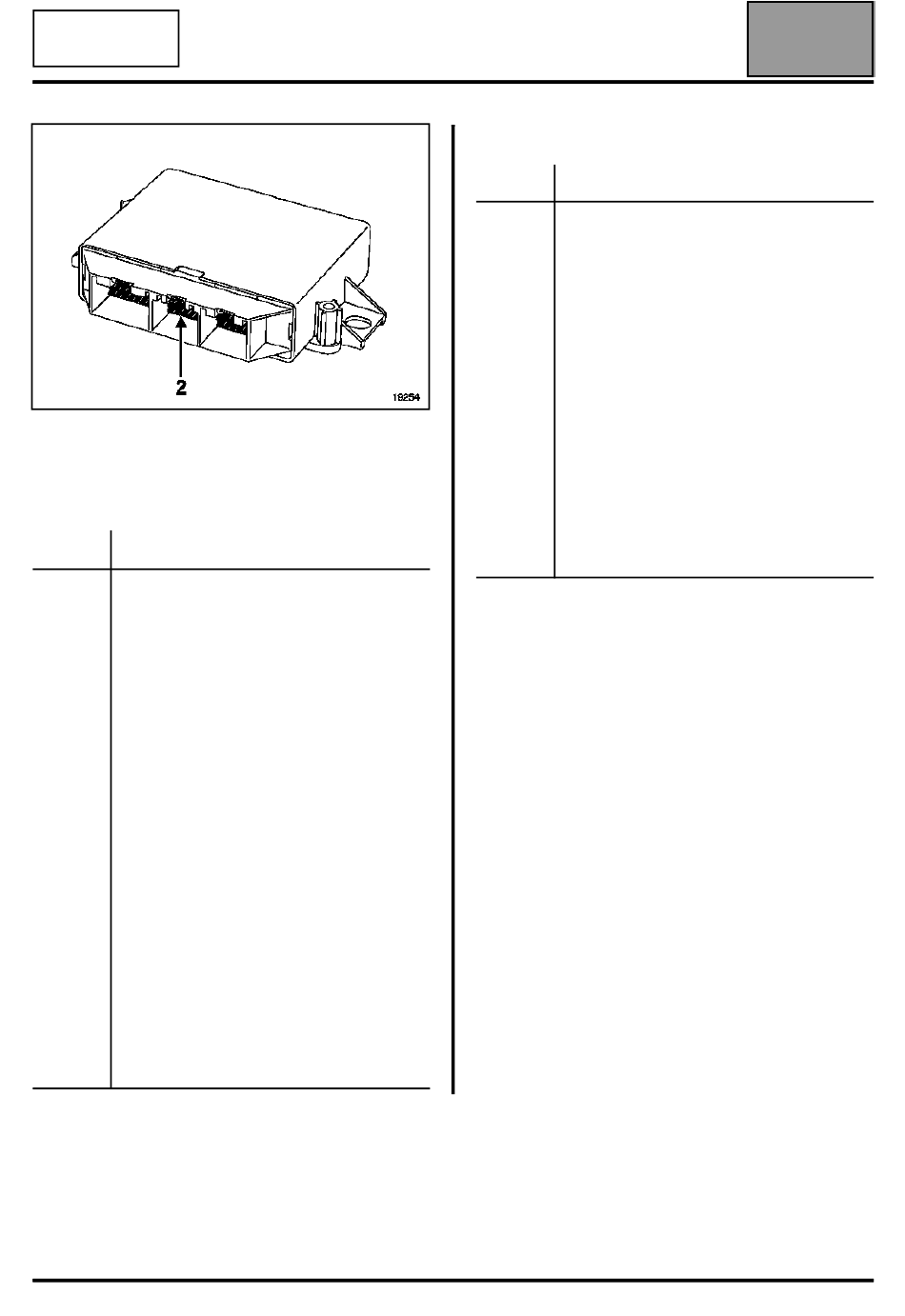

NOTA : le connecteur (2) n'est pas utilisé.
CONNECTEUR 1 (16 voies)
Voie
1
+ Après contact
2
Avertisseur sonore
3
Non utilisée
4
Interrupteur d'inhibition
5
Interrupteur d'inhibition
6
Information marche arrière (Unité
Centrale Habitacle)
7
Non utilisée
8
Masse
9
Non utilisée
10
Avertisseur sonore
11
Information vitesse véhicule
12
Liaison diagnostic
13
Voyant lumineux (interrupteur)
14
Non utilisée
15
Non utilisée
16
Non utilisée
AIDE AU STATIONNEMENT
AIDE AU STATIONNEMENT
Diagnostic - Branchement
Diagnostic - Branchement
Diagnostic - Branchement
Désignation
CONNECTEUR 3 (12 voies)
Voie
1
Masse capteur intérieur droit
2
Signal capteur intérieur droit
3
Signal capteur intérieur gauche
4
Signal capteur extérieur droit
5
Signal capteur extérieur gauche
6
Alimentation capteur intérieur droit
7
Masse capteur intérieur gauche
8
Masse capteur extérieur droit
9
Masse capteur extérieur gauche
10
Alimentation capteur intérieur gauche
11
Alimentation capteur extérieur droit
12
Alimentation capteur extérieur gauche
NOTA : l'information vitesse véhicule n'est pas utilisée.
87F-3
87F
87F
Désignation
AAS J81 V04 v1.0
