COUPLES DE SERRAGE (en daN.m)
Vis de fixation de support de chaudière
Vis de fixation arrière de berceau
Vis de fixation arrière de tirant arrière
Vis de fixation cache plastique latéral
Vis de fixation de la protection capot
climatiseur
Vis de fixation du capot climatiseur
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.

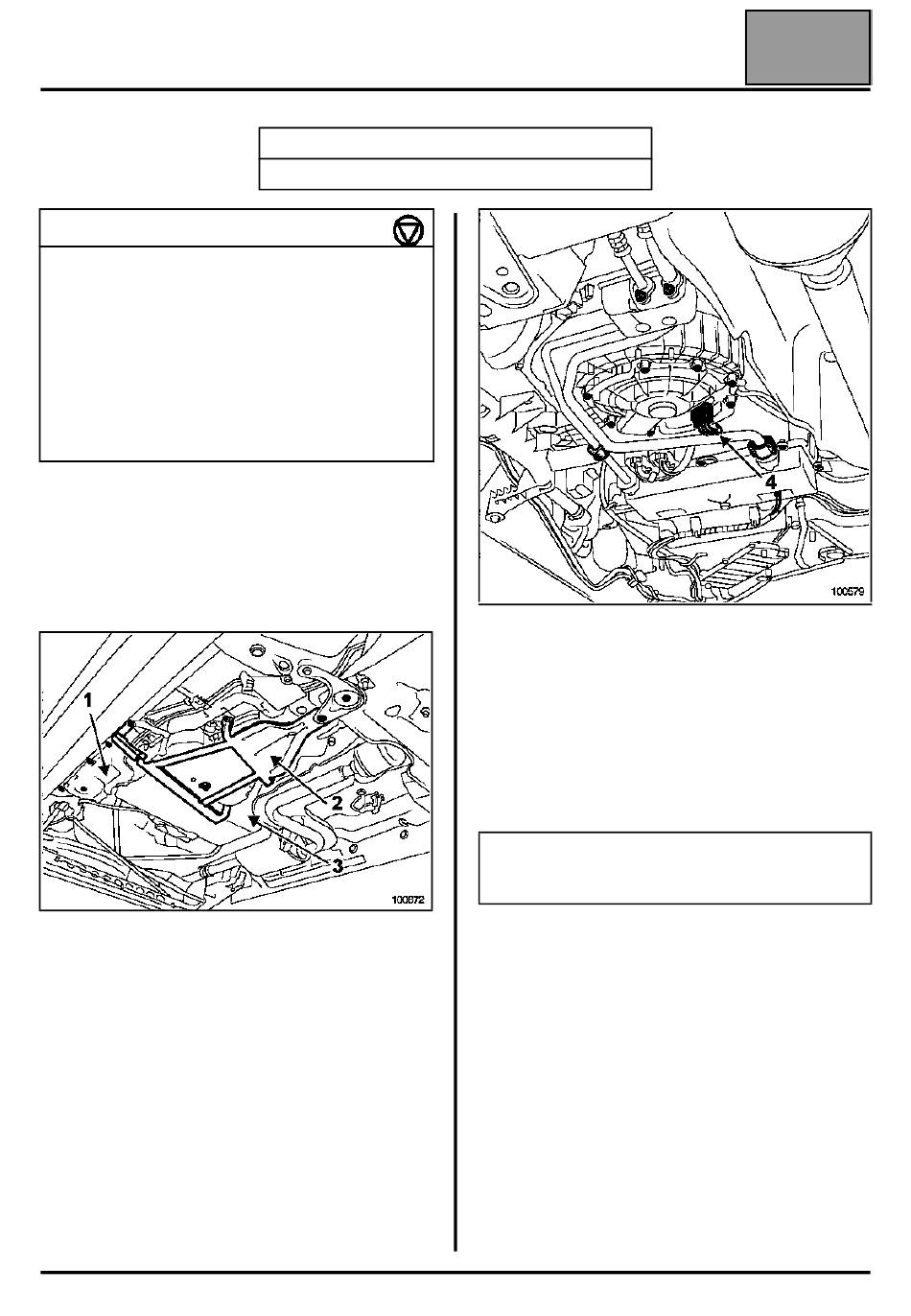

Déposer :
– le cache plastique latéral pour les véhicules non
équipés de chauffage additionnel (1),
– la protection du capot climatiseur (2).
Dégager :
– le câble de frein de parking sur le capot
climatiseur (3),
– les tuyaux d'alimentation carburant fixés sur le capot
climatiseur.
Placer un vérin d'organes sous le capot climatiseur.
Déposer toutes les vis de fixation du capot climatiseur.
Extraire le capot climatiseur.
CHAUFFAGE
Groupe motoventilateur
Groupe motoventilateur
OUTILLAGE SPECIALISE INDISPENSABLE
Vérin d'organes
2,1
10,5
10,5
2,1
2,1
0,2
61A-54
Débrancher le connecteur du motoventilateur (4).
Maintenir le motoventilateur et déposer les vis de
fixations.
REPOSE
Procéder dans le sens inverse de la dépose.
ATTENTION :
Brancher la batterie ; effectuer les apprentissages
nécessaires (voir chapitre 8).
Serrer aux couples :
– les vis de fixation du support de chaudière
(2,1 daN.m),
– les vis de fixation arrière de berceau
(10,5 daN.m),
– les vis de fixation arrière du tirant arrière
(10,5 daN.m),
– les vis de fixation du cache plastique latéral
(2,1 daN.m),
– les vis de fixation de la protection capot
climatiseur (2,1 daN.m),
– les vis de fixation du capot climatiseur
(0,2 daN.m).
61A
Edition 2
