Particularité : l'hélice de ventilation est mise en
mouvement par deux moteurs. Ceux-ci sont gérés
séparément. Chacun possède son propre module de
puissance.
COUPLES DE SERRAGE (en daN.m)
Vis de fixation de support de chaudière
Vis de fixation arrière de tirant arrière
Vis de fixation cache plastique latéral
Vis de fixation de la protection capot
climatiseur
Vis de fixation du capot climatiseur
DEPOSE
Mettre le véhicule sur un pont élévateur à deux
colonnes.
Débrancher la batterie.

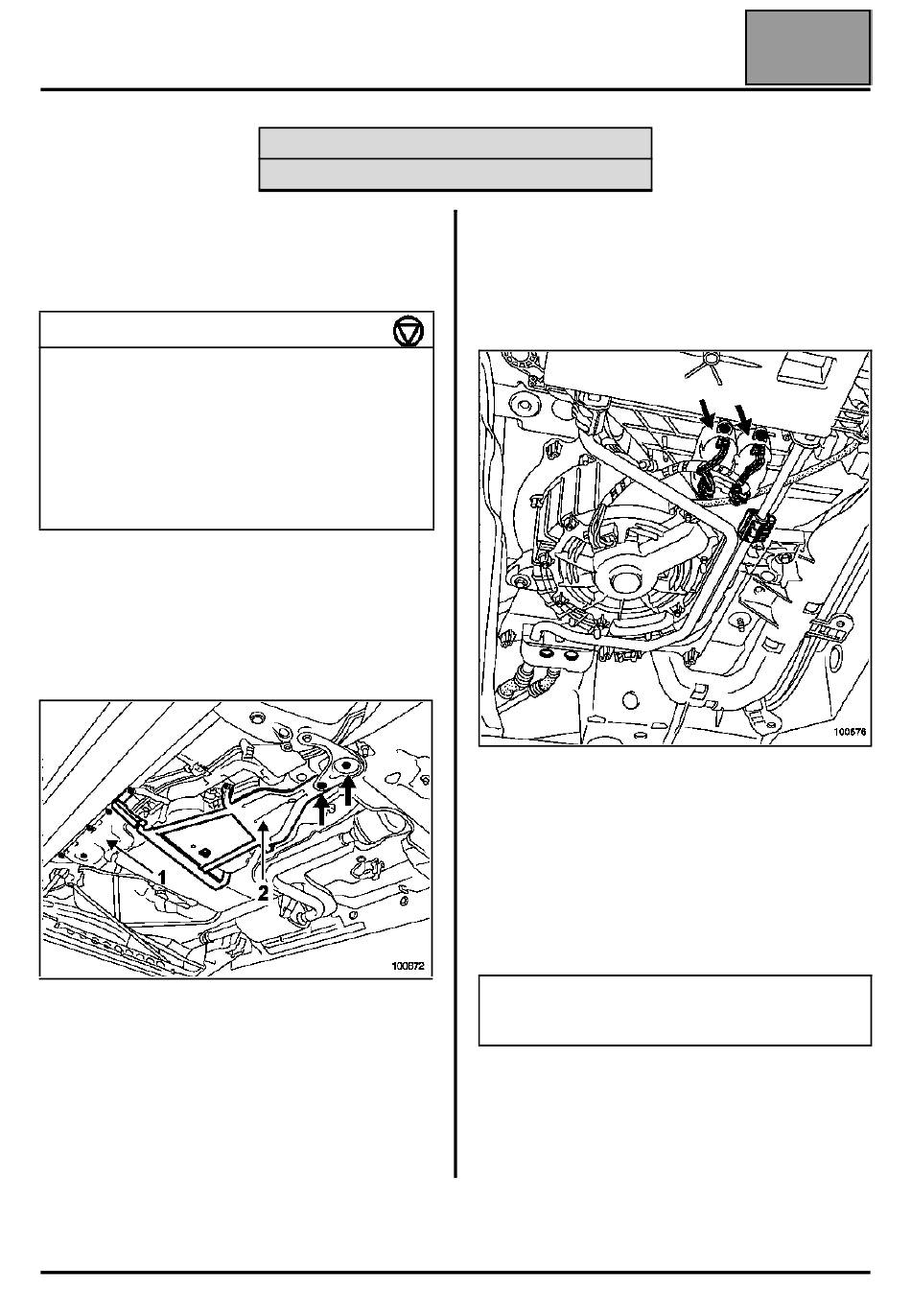

Déposer :
– le cache plastique latéral pour les véhicules non
équipés de chauffage additionnel (1),
– la protection du capot climatiseur (2).
Dégager les tuyaux d'alimentation du capot
climatiseur.
Placer un vérin d'organes sous le capot climatiseur.
CHAUFFAGE
Module de puissance
Module de puissance
MATERIEL INDISPENSABLE
Vérin d'organes
Déposer toutes les vis de fixation du capot climatiseur
et extraire celui-ci.
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
2,1
10,5
2,1
2,1
0,2
Déposer :
– le connecteur du module de puissance concerné,
– les vis du module de puissance concerné,
– le module de puissance concerné.
REPOSE
Procéder dans le sens inverse de la dépose.
ATTENTION :
Brancher la batterie ; effectuer les apprentissages
nécessaires (voir chapitre 8).
61A-55
61A
Edition 2
