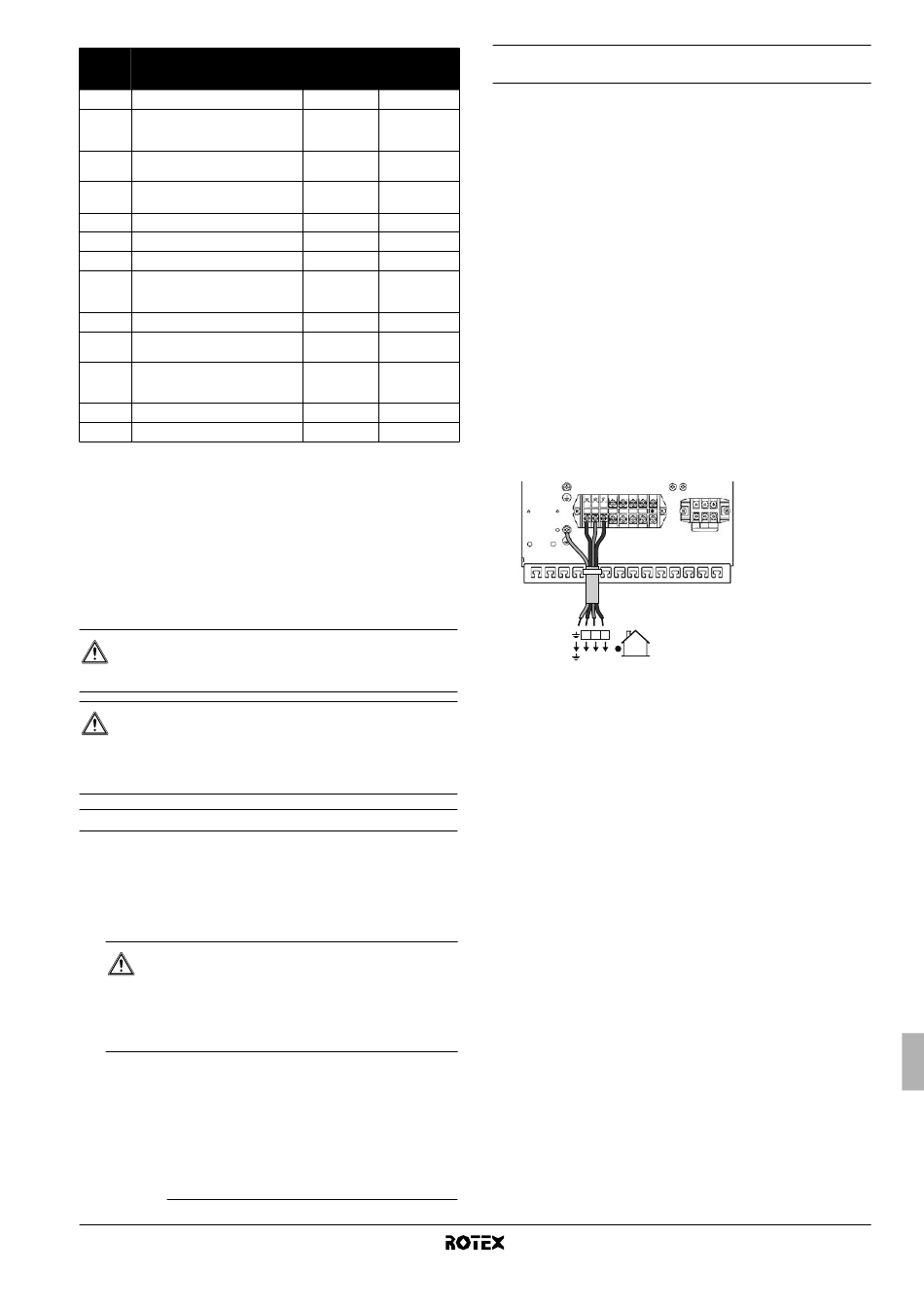

Richtlinien Für Die Bauseitige Verkabelung; Anschluss Des Netzanschluss- Und Kommunikationskabel Der Inneneinheit - Rotex RKHBH008BB3V3 Manuel D'installation

Element Beschreibung
1 Netzkabel für Außeneinheit
2 Netzanschluss und
Kommunikationskabel der
Inneneinheit
3 Stromversorgungskabel für
(c)
Bodenplatten-Heizung
4 Netzkabel für Reserveheizung
5 Raumthermostat-Kabel
6 Steuerkabel des 3-Wege-Ventils
7 Steuerkabel des 2-Wege-Ventils
8 Zusatzheizung-
Stromversorgungskabel
(f)
und Thermoschutzkabel
9 Thermistorkabel
10 Netzanschlusskabel der
(f)
Zusatzheizung
11 Stromversorgungskabel für
Niedertarif-Netzanschluss
(spannungsfreier Kontakt)
12 Kabel Benutzerschnittstelle
13 Normaltarif-Netzanschluss
(a) Siehe Typenschild der Außeneinheit.
2
(b) Kabelquerschnitt 2,5 mm
(c) Das Bodenplattenheizungskabel kann nur eingesetzt werden in
Kombination mit RRLQ oder wenn das optionale EKBPHT-Kit installiert
wird.
(d) Kabelquerschnitt mindestens 0,75 mm
(e) Siehe Tabelle unter "Anschließen der Stromversorgung der Reserveheizung" auf
Seite 20.
(f) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
(g) Der Thermistor und das Anschlusskabel (12 m) werden zusammen mit der
Inneneinheit geliefert.
2
(h) Kabelquerschnitt 0,75 mm bis 1,25 mm
Der spannungsfreie Kontakt muss einer Last von mindestens
15 V Gleichspannung, 10 mA standhalten.
2
(i) Kabelquerschnitt 0,75 mm bis 1,25 mm
VORSICHT
Die verwendeten Kabel und Kabelquerschnitte müssen der
gültigen Gesetzgebung entsprechen.
WARNUNG
Nach Durchführung
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten und jeder Anschluss innerhalb des
Elektrokastens ordnungsgemäß und sicher hergestellt sind.
Richtlinien für die bauseitige Verkabelung
■
Die meisten bauseitigen Kabel, die an die Inneneinheit
angeschlossen werden müssen, sind an der Klemmleiste im
Schaltkasten anzuschließen. Um Zugang zum Klemmenblock
zu haben, nehmen Sie die obere Abdeckung der Inneneinheit
und die Wartungsblende
"5.1. Öffnen der Inneneinheit" auf Seite 10.
WARNUNG
Bevor Sie das Bedienfeld des Schaltkastens entfernen,
unbedingt erst
abschalten – d.h. die Stromversorgung der Außen-
einheit, die der Reserveheizung sowie die des
Brauchwassertanks (falls vorhanden).
■
Unterhalb des Schaltkastens befinden sich die Halterungen für
Kabelbinder. Befestigen Sie alle Kabel mit Kabelbinder
(bauseitig zur Verfügung zu stellen).
■
Für die Reserveheizung ist ein eigener Stromkreis erforderlich.
■
Bei Anlagen, die mit einem Brauchwassertank ausgestattet sind
(optional), ist ein eigener Stromkreis für die Zusatzheizung
erforderlich.
Siehe Installationsanleitung des Brauchwassertanks.
(1) Gilt nur für den Tank mit integrierter elektrischer Zusatzheizung (RKHW*).
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Erforderliche
Anzahl der Maximaler
Leiter Betriebsstrom
(a)
2+GND
(b)
3+GND
(d)
2
2+GND oder
(e)
3+GND
(d)
3 oder 4 100 mA
(d)
2+GND 100 mA
(d)
2+GND 100 mA
(b)
4+GND
(g)
2
2+GND 13 A
(h)
2
(i)
2
(b)
2+GND
2
2
; maximale Länge: 50 m.
2
; maximale Länge: 500 m.
aller Elektroinstallationsarbeiten
des Schaltkastens ab, siehe
die gesamte Stromversorgung
Anschluss des Netzanschluss- und Kommunikationskabel
der Inneneinheit
Anforderungen an Stromkreis und Stromkabel
Die Stromversorgung für die Inneneinheit wird durch die Außeneinheit
geliefert. Die Datenkommunikation mit der Außeneinheit ist durch
dasselbe Kabel vorgesehen.
Nehmen Sie bitte Bezug auf das Installationshandbuch der
Außeneinheit bei allen Vorgaben und Spezifikationen hinsichtlich der
bauseitigen Verkabelung zwischen Innen- und Außeneinheit.
Vorgehensweise
1 Schließen Sie den Stromkreislauf mit dem entsprechenden
Kabel an die
Elektroschaltplan und der untenstehenden Abbildung dargestellt.
2 Schließen Sie die Erdungsleitung (gelb/grün) an die Erdungs-
schraube an der Montageplatte des Schaltkastens an.
3 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen, damit die Kabel möglichst wenig mechanisch
belastet werden.
4 Beim Verlegen der Kabel darauf achten, dass die Kabel nicht die
Montage der Inneneinheit-Abdeckung
Abbildung 3.
Hinweis: Es wird nur die relevante bauseitige Verkabelung gezeigt.
X1M
1 2 3
1 2 3
1 2 3
(1)
dazugehörigen Klemmen an,
behindern.
X3M
Installationsanleitung
wie im
Siehe
19
