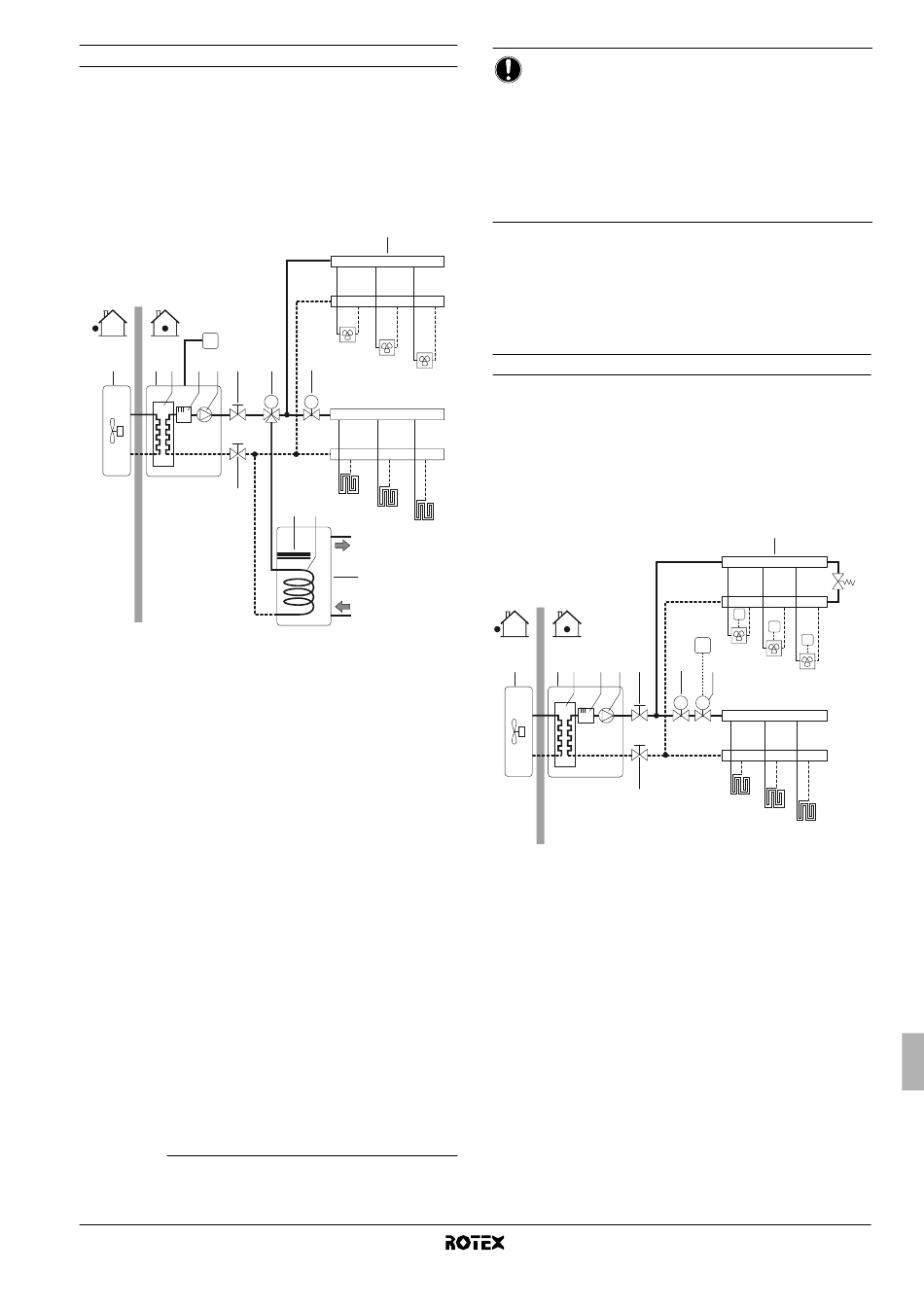

Toepassing 3

Toepassing voor verwarmen en koelen van ruimten met de op de
binnenunit aangesloten voor verwarmen/koelen ingestelde kamer-
thermostaat. Verwarmen door middel van vloerverwarmingslussen
en ventilatorconvectoren. Koelen alleen door middel van de
ventilatorconvectoren.
Warm water voor huishoudelijk gebruik wordt voorzien door de tank
voor warm water voor huishoudelijk gebruik die op de binnenunit is
aangesloten.
T
1 2 3 4 5 6
6
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Gemotoriseerde 3-wegsklep (lokale levering)
8 Gemotoriseerde 2-wegsklep (lokale levering)
9 Verdeelstuk (lokale levering)
10 Tank voor warm water voor huishoudelijk gebruik (optie)
11 Boosterverwarming
12 Warmtewisselaarspiraal
FCU1...3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
T Kamerthermostaat (optie)
Pompwerking en verwarmen en koelen van ruimten
Afhankelijk van het seizoen kiest de klant op de kamerthermostaat (T)
verwarmen of koelen. Deze keuze is niet mogelijk via de
gebruikersinterface.
Wanneer de kamerthermostaat (T) verwarmen/koelen vraagt, begint
de pomp te werken en wordt de binnenunit (2) in de
"verwarmingsstand"/"koelstand" geschakeld. De buitenunit (1) begint
te werken om de doeltemperatuur van het uitgaande warme/koude
water te bereiken.
In de koelstand gaat de 2-wegsklep (8) dicht om te voorkomen dat
koud water in de vloerverwarmingslussen (FHL) wordt gestuurd.
(1) Voor tank zonder elektrische boosterverwarming (RKHTS), de
backupverwarming zal in de stand verwarmen van water voor
huishoudelijk gebruik gebruikt worden.
(2) Enkel van toepassing voor een tank met ingebouwde elektrische
boosterverwarming (RKHW*).
RKHBH/X008BB
Binnenunit voor lucht-water-warmtepompsysteem
4PW62574-2 – 10.2010
9
FCU1
8
7
FCU2
FCU3
M M
FHL1
11 12
FHL2
FHL3
10
(1)
(2)
LET OP
■
Sluit de thermostaatdraden aan op de juiste
aansluitklemmen
thermostaatkabel" op pagina 20) en configureer de
DIP-schakelaars juist (zie "8.2. Configuratie van de
installatie van de kamerthermostaat" op pagina 24).
■
De bedrading van de 2-wegsklep (8) verschilt voor
een NC-klep (normaal gesloten) klep en een NO-klep
(normaal open)! Sluit de juiste aansluitpunten aan
zoals aangegeven in het bedradingsschema.
De kamerthermostaat bepaalt de AAN/UIT-instelling van verwarmen/
koelen; dit is niet mogelijk met de gebruikersinterface op de
binnenunit.
Verwarmen van water voor huishoudelijk gebruik
Verwarming van water voor huishoudelijk gebruik gebeurt zoals
beschreven in "Toepassing 2" op pagina 5.

Toepassing 4

Toepassing voor verwarmen en koelen van ruimten zonder op de
binnenunit aangesloten kamerthermostaat, maar met de kamer-
thermostaat voor alleen verwarmen (ingesteld op alleen verwarmen)
voor de regeling van de vloerverwarming en de thermostaat voor
verwarmen/koelen (ingesteld op verwarmen/koelen) voor de regeling
van de ventilatorconvectoren. Verwarmen door middel van vloer-
verwarmingslussen en ventilatorconvectoren. Koelen alleen door
middel van de ventilatorconvectoren.
1 2 3 4 5 6
6
1 Buitenunit
2 Binnenunit
3 Warmtewisselaar
4 Backupverwarming
5 Pomp
6 Afsluiter
7 Gemotoriseerde 2-wegsklep voor uitschakelen van de
vloerverwarmingslussen tijdens koelen (lokale levering)
8 Gemotoriseerde 2-wegsklep voor activering van de
kamerthermostaat (lokale levering)
9 Verdeelstuk (lokale levering)
10 Omloopklep (lokale levering)
FCU1...3 Ventilatorconvector (optie)
FHL1...3 Vloerverwarmingslus
T Kamerthermostaat alleen verwarmen (optie)
T4...6 Individuele kamerthermostaat voor met ventilatorconvector
verwarmde/gekoelde kamer (optie)
(zie "Aansluiting van
9
T4
T5
T6
T
FCU1
7
8 FCU2
FCU3
M M
FHL1
FHL2
FHL3
