AVVISO
Fare attenzione a non deformare la sagoma della parte
inferiore del sistema di comando digitale a causa di un
eccessivo serraggio delle viti di fissaggio.

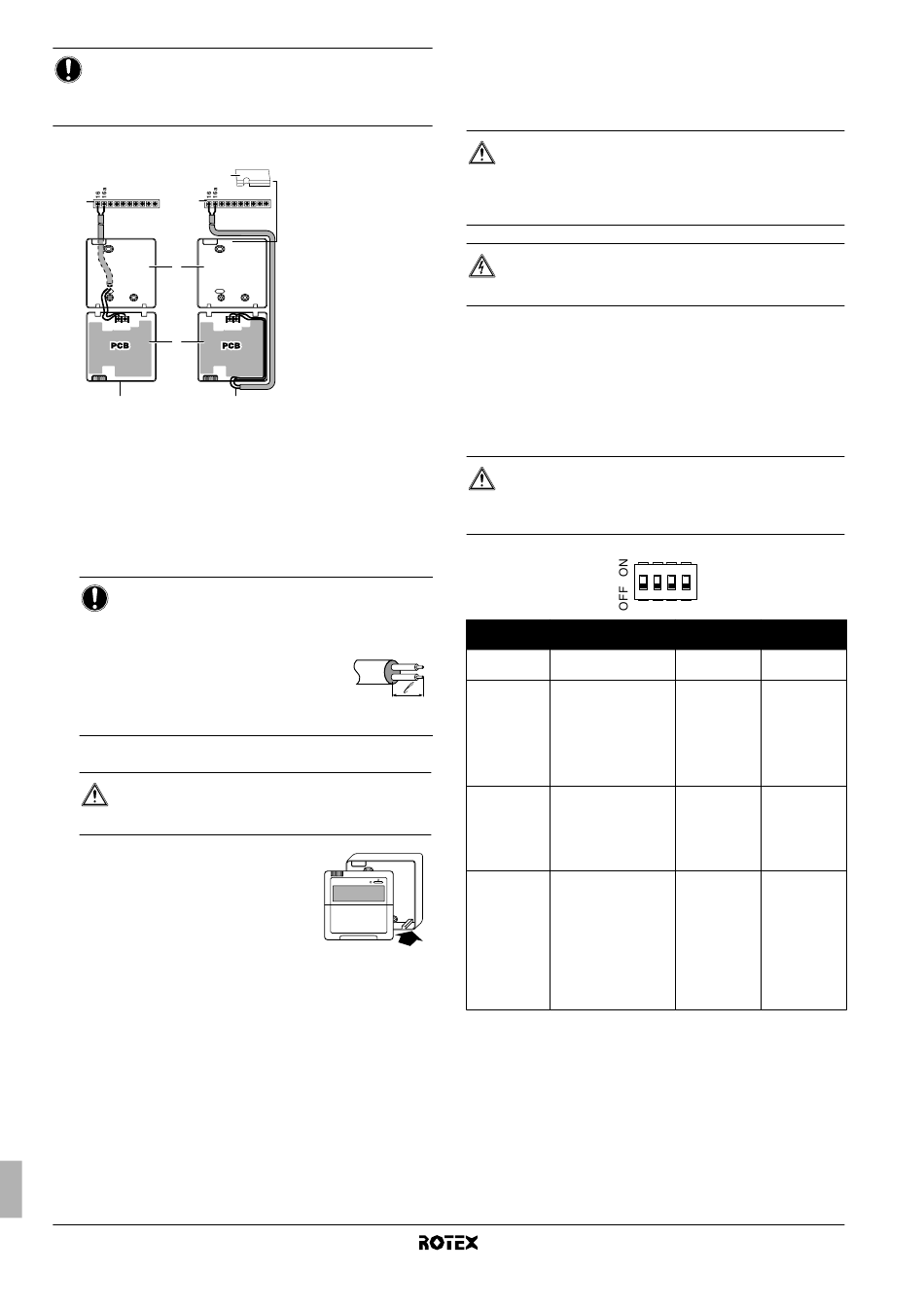

3 Collegare i cavi all'unità.
6
1 1
2
P2 P1 P2
3
4
1 Unità
2 Parte posteriore del sistema di comando digitale
3 Parte anteriore del sistema di comando digitale
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino
o un attrezzo analogo.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
AVVISO
■
I cavi di collegamento devono essere fatti correre
lontano dai cavi di alimentazione per prevenire
l'acquisizione di disturbi elettrici (disturbi esterni).
■
Togliere la schermatura della
parte del cavo che deve essere
fatta transitare
dell'involucro
digitale a distanza ( l ).
4 Rimontare la parte superiore del sistema di comando digitale.
ATTENZIONE
Durante il montaggio fare attenzione a non pizzicare
il cavo.
Iniziare il montaggio dalle clip di fondo.
Manuale d'installazione
24
P1
5
all'interno
del comando
1
8. A
VVIO E CONFIGURAZIONE
L'unità interna deve essere configurata dall'installatore in conformità
all'ambiente di installazione (clima esterno, optional installati e così
via) e all'esperienza dell'utente.
ATTENZIONE
È importante che tutte le informazioni contenute nel
presente capitolo
dall'installatore e che il sistema venga configurato come
pertinente.
PERICOLO: FOLGORAZIONE
Vedere il paragrafo "2. Norme generali di sicurezza" a
pagina 2.
8.1. Panoramica delle impostazioni del
microinterruttore
Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "5.3. Componenti principali del quadro elettrico" a
pagina 12) e consente la configurazione dell'installazione del
serbatoio dell'acqua calda per usi domestici, il collegamento del
termostato ambiente e il funzionamento della pompa.
AVVERTIMENTO
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
1
Microinterruttore
SS2 Descrizione
1 Non applicabile per
l'installatore
2 Installazione del
serbatoio dell'acqua
calda per usi domestici
(consultare
"8.4. Configurazione
dell'installazione del
serbatoio dell'acqua
calda per usi domestici"
a pagina 26)
3 Collegamento del
termostato ambiente
(consultare
"8.2. Configurazione
di installazione del
termostato ambiente" a
pagina 25)
4 Questa impostazione
stabilisce la modalità
di funzionamento della
pompa di calore in caso
di richiesta simultanea
di maggiore
riscaldamento/
raffreddamento
dell'ambiente e
riscaldamento
dell'acqua per
usi domestici.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON.
(b) La modalità di riscaldamento/raffreddamento o la modalità di riscaldamento
dell'acqua per usi domestici possono essere limitate con un timer di
programmazione e/o impostazioni in loco (4, 5, 8).
Unità interna per sistema a pompe di calore aria acqua
vengano lette in sequenza
2 3 4
ON OFF
— (Default)
Installato Non installato
(Impostazione
predefinita)
Termostato Nessun
ambiente termostato
collegato ambiente
collegato
(Impostazione
predefinita)
(a)
Priorità di Priorità al lato
riscaldamento/ con la richiesta
(b)
raffreddamento più alta
RKHBH/X008BB
4PW62574-1 – 10.2010
