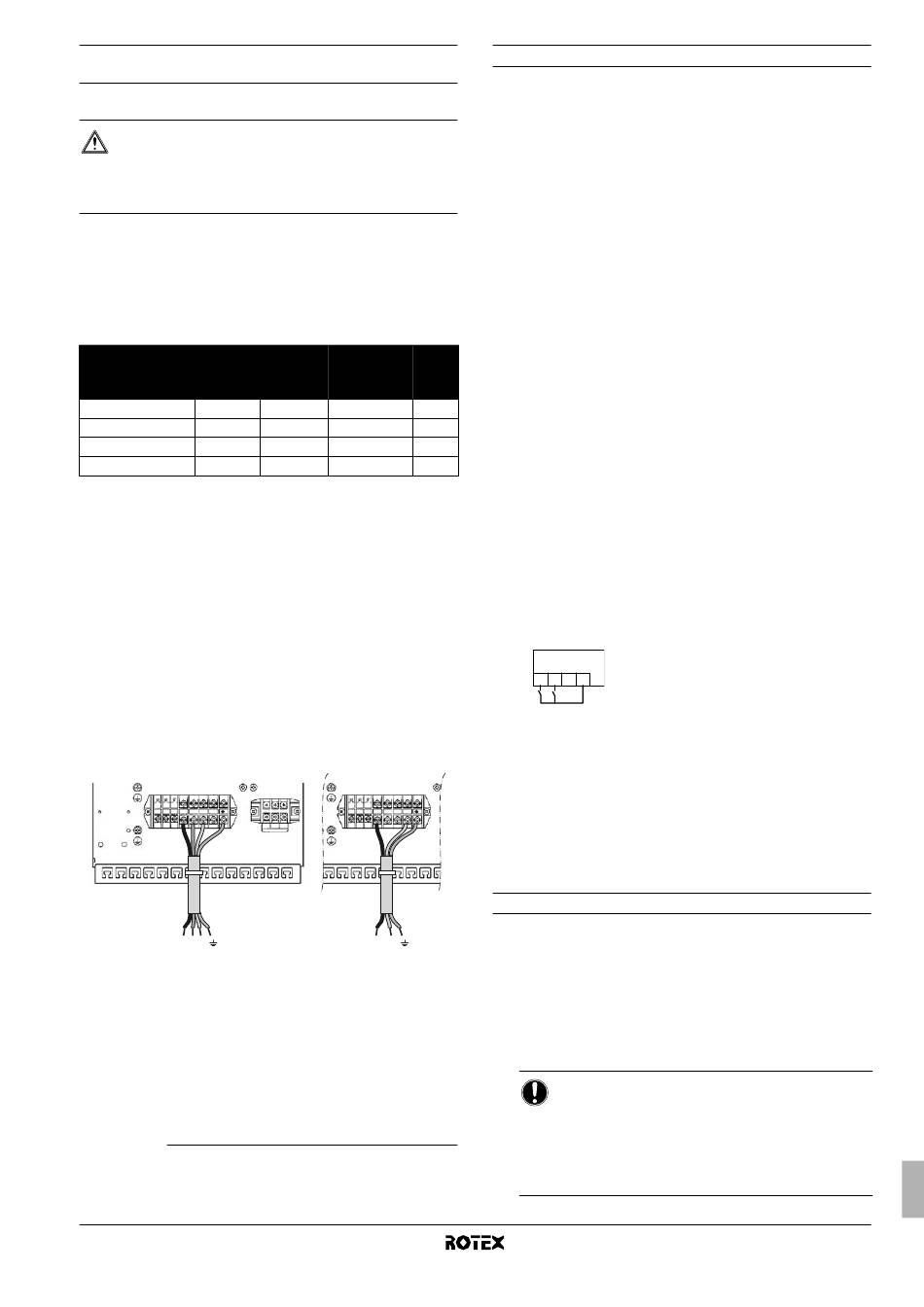

Collegamento Dell'alimentazione Elettrica Del Riscaldatore Di Riserva; Collegamento Del Cavo Del Termostato; Collegamento Dei Cavi Di Comando Delle Valvole - Rotex RKHBH008BB3V3 Manuel D'installation

Collegamento dell'alimentazione elettrica del riscaldatore
di riserva
Circuito d'alimentazione e caratteristiche dei cavi
ATTENZIONE
Utilizzare un circuito di alimentazione dedicato per
il riscaldatore di riserva e il surriscaldatore
alimentare l'apparecchio attraverso una linea alla quale
sono collegate anche altre utenze.
(a) Applicabile solo per il serbatoio con surriscaldatore elettrico incorporato
(RKHW*).
Il circuito di alimentazione deve essere protetto mediante i dispositivi
di sicurezza richiesti ai sensi della legislazione applicabile.
Scegliere il cavo di alimentazione in base alla legislazione
applicabile. Per l'assorbimento massimo del riscaldatore di riserva,
consultare la tabella sotto.
(1) (2)
Capacità del
Modello dell'unità riscaldatore
interna di riserva
RKHB*008BB3V3 3 kW
(a) (b)
RKHB*008BB6V3 6 kW
RKHB*008BB6WN 6 kW
RKHB*008BB9WN 9 kW
(a) Apparecchiatura conforme a EN/IEC 61000-3-12
(b) La presente apparecchiatura è conforme alla certificazione EN/
(2)
IEC 61000-3-11 se l'impedenza del sistema Z
punto di interfaccia tra il sistema di alimentazione dell'utente e il sistema pubblico.
È responsabilità dell'installatore o dell'utente dell'apparecchiatura di verificare,
consultandosi con l'operatore della rete di distribuzione se necessario, che
l'apparecchiatura sia collegata esclusivamente ad un'alimentazione con un
sistema di impedenza Z minore o uguale a Z
sys
Procedura
1 Utilizzando il cavo adatto, collegare il circuito di alimentazione
all'interruttore di protezione principale come illustrato nello
scherma elettrico e nell'illustrazione sotto.
2 Collegare il cavo di messa a terra (giallo/verde) alla vite di terra
sul terminale X1M.
3 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
Nota: le figure mostrano solo i collegamenti in loco rilevanti.
3x 400 V
X1M
L1 L2 L3 N
L1 L2 L3
(1) Standard tecnico europeo/internazionale che definisce i limiti di corrente
armonica prodotta da apparecchiature collegate a sistemi a basso
voltaggio pubblico con corrente di alimentazione >16 A e ≤75 A ogni fase.
(2) Standard tecnico europeo/internazionale che definisce i limiti per le
variazioni, gli sbalzi e lo sfarfallio di voltaggio nei sistemi di alimentazione
pubblica a basso voltaggio per apparecchiature con corrente ≤75 A.
RKHBH/X008BB
Unità interna per sistema a pompe di calore aria acqua
4PW62574-1 – 10.2010
(a)
. Non
Tensione
nominale del Massimo
riscaldatore assorbimento in
di riserva funzionamento Z
max
1x 230 V 13 A —
1x 230 V 26 A 0,29
3x 400 V 8,6 A —
3x 400 V 13 A —
(1)
è minore o uguale a Z
sys max
.
max
1x 230 V
X1M
X3M
L1 N
L1 N

Collegamento del cavo del termostato

Il collegamento del cavo del termostato dipende dall'applicazione.
Consultare anche "3.4. Esempi di applicazioni tipiche" a pagina 4
e "8.2. Configurazione di installazione del termostato ambiente" a
pagina 25 per ulteriori informazioni e le opzioni di configurazione in
combinazione con un termostato ambiente.
Caratteristiche del termostato
■
Alimentazione: 230 V CA o a batteria
■
Tensione di contatto: 230 V.
Procedura
1 Collegare il cavo del termostato ai terminali appropriati come
illustrato nello schema elettrico e nel manuale di installazione
del kit termostato ambiente.
2 Fissare il cavo agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 Impostare il microinterruttore SS2-3 del PCB su ON. Per ulteriori
informazioni, consultare "8.2. Configurazione di installazione del
termostato ambiente" a pagina 25.
(Ω)
Collegamento del primo e del secondo contatto dei punti di
regolazione
Il collegamento del contatto del setpoint è rilevante solo nel caso in
cui è abilitato il contatto a due setpoint.
Vedere anche "3.4. Esempi di applicazioni tipiche" a pagina 4
e "Controllo con doppio setpoint" a pagina 35.
nel
Requisiti del contatto
Il contatto deve essere un contatto a tensione libera che garantisce
230 V (100 mA).
Procedura
1 Collegare il contatto del primo e del secondo setpoint ai
terminali appropriati, come mostrato nella figura
X2M
1 2 3 4
SP2 SP1
SP1 Contatto del primo setpoint
SP2 Contatto del secondo setpoint
2 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni.
3 In base al funzionamento richiesto per la pompa, impostare il
microinterruttore SS2-3 e l'impostazione in loco [F-00]. Vedere
"8.3. Configurazione
pagina 25 e l'impostazione in loco [F-00] in "[F] Impostazione
opzionale" a pagina 40.

Collegamento dei cavi di comando delle valvole

Caratteristiche delle valvole
■
Alimentazione: 230 V CA
■
Massimo assorbimento in funzionamento: 100 mA
Collegamento elettrico della valvola a 2 vie
1 Utilizzando il cavo appropriato, collegare il cavo di comando
della valvola al terminale X2M, come illustrato nello schema
elettrico.
AVVISO
Il collegamento elettrico è diverso per una valvola
normale chiusa (Normal Closed, NC) e una valvola
normale aperta (Normal Open, NO). Collegarsi ai
numeri di terminale corretti come indicato nel
diagramma
illustrazioni sotto.
di funzionamento della pompa"
dei collegamenti elettrici e
Manuale d'installazione
a
nelle
