Componentes Principais - Rotex RKHBH008BB3V3 Manuel D'installation

1 1
1

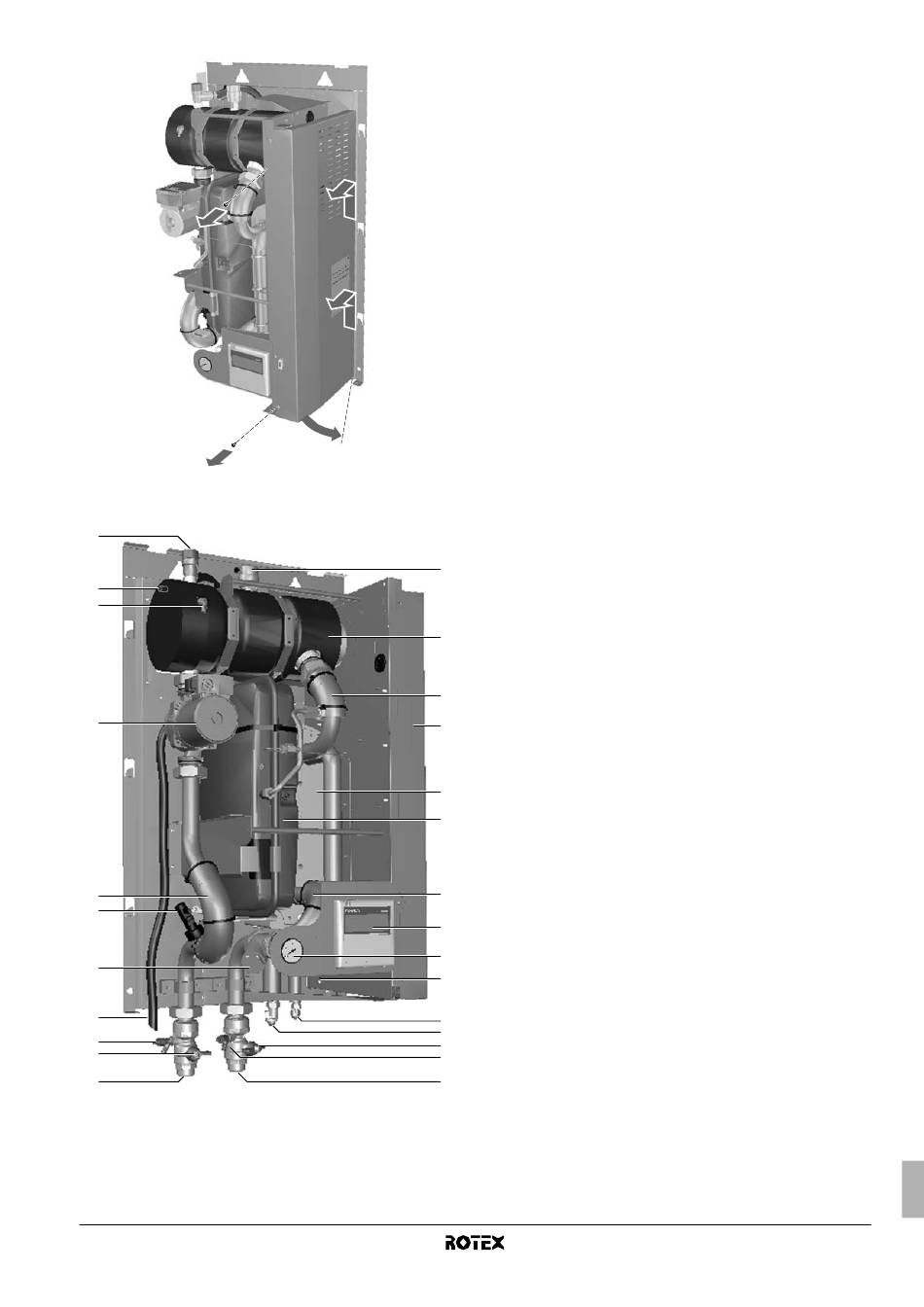

5.2. Componentes principais

20
19
18
17
3
16
14
21
10
13
12
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
1.
2.
3.
3 3
4.
5.
3
3
6.
7.
8.
9.
2
10. Válvulas de fecho (acessório)
11. Ligação da entrada de água
12. Ligação da saída de água
13. Válvulas de enchimento e drenagem
1
14. Filtro de água
2
15. Manómetro
16. Fluxóstato
3
4
17. Bomba
5
18. Protecção térmica do aquecedor de reserva
6
19. Fusível do aquecedor de reserva
3
7
20. Válvula de segurança
15
3
21. Mangueira da válvula de segurança
8
9
13
10
11
Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
Aquecedor de reserva
O aquecedor de reserva consiste num elemento eléctrico de
aquecimento no reservatório
capacidade adicional de aquecimento do circuito de água,
quando a capacidade de aquecimento da unidade de exterior
for insuficiente, devido a baixas temperaturas exteriores.
Sensores de temperatura
Quatro sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito de água.
Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade de interior.
Permutador de calor
Reservatório de expansão (10 l)
Interface de utilizador
A interface de utilizador permite ao instalador (e ao utilizador)
configurar, utilizar e efectuar a manutenção da unidade.
Ligação para o refrigerante (líquido)
Ligação para o refrigerante (gás)
As válvulas de fecho, nas conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade de interior
do circuito de água do edifício. Isto simplifica a drenagem
e a substituição de filtros na unidade de interior.
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no evaporador. O filtro de água tem de ser limpo
regularmente. Consulte a "10. Manutenção e assistência" na
página 46.
O manómetro permite ler a pressão da água no circuito.
O fluxóstato verifica o fluxo de água no circuito e protege
o permutador de calor contra congelamentos e a bomba contra
danos.
A bomba faz circular a água no circuito.
O aquecedor de reserva está equipado com uma protecção
térmica. A protecção térmica é activada quando a temperatura
se torna demasiado elevada.
O aquecedor de reserva está equipado com um fusível.
O fusível funde-se quando a temperatura se torna demasiado
alta (superior à temperatura da protecção térmica do aquecedor
de reserva).
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
A saída efectiva da válvula de segurança. Certifique-se de
instalar um sistema adequado de drenagem.
respectivo, que fornece
Manual de instalação
11
