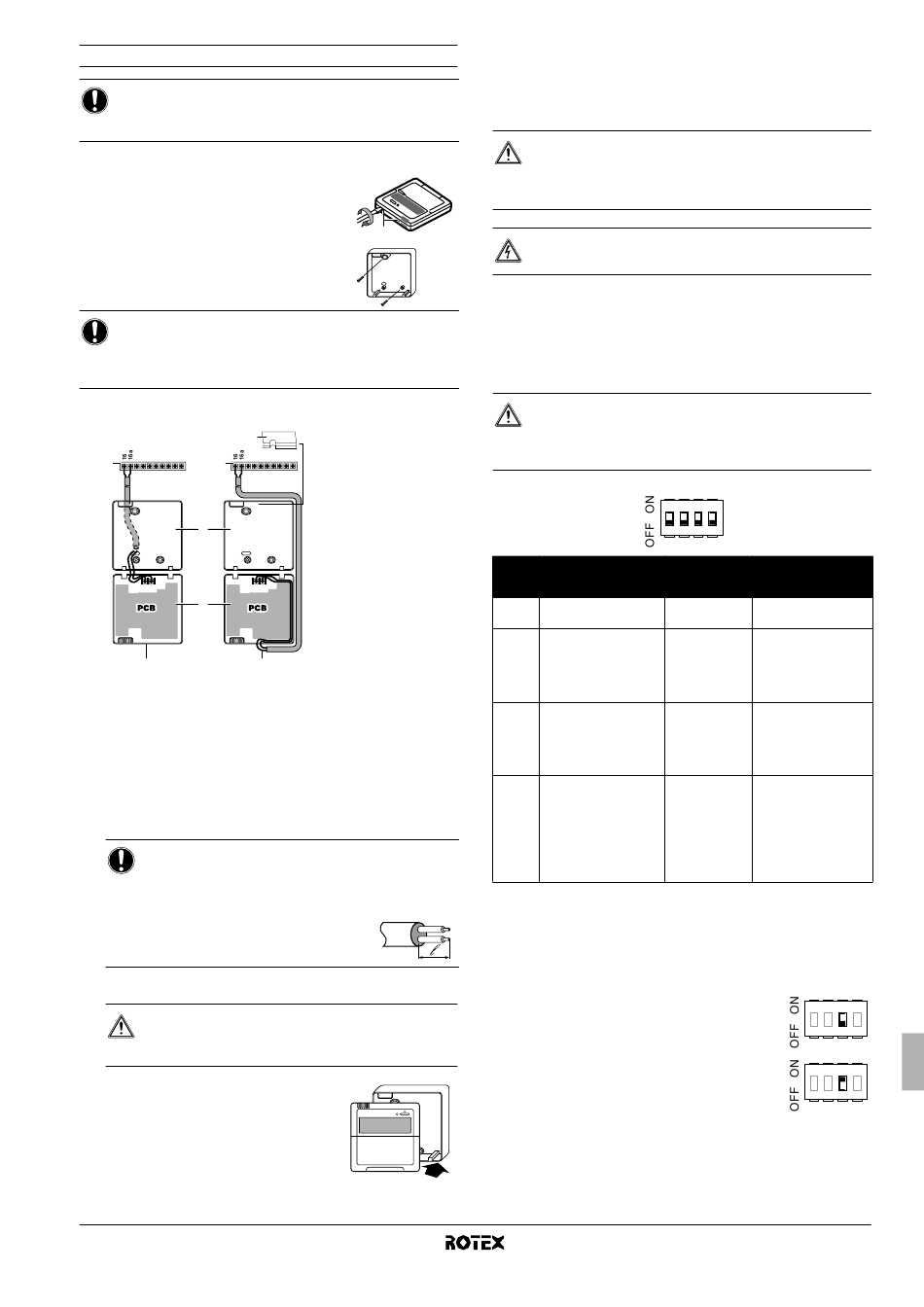

Montage

HINWEIS
Der Digitalregler darf nur in einem Innenraum installiert
werden.
1 Entfernen Sie das vordere Teil des Digitalreglers.
Stecken Sie einen Schlitzmutterndreher in
die Schlitze (1) im rückwärtigen Teil des
Digitalreglers und entfernen
vordere Teil des Digitalreglers.
2 Befestigen Sie den Digitalregler auf einem
ebenen Untergrund.
HINWEIS
Achten Sie darauf, dass Sie den unteren Teil des
Digitalreglers nicht durch zu festes Anziehen der
Montageschrauben verbiegen.
3 Die Einheit ordnungsgemäß anschließen.
6
1 1
2
P2 P1 P2
3
4
1 Einheit
2 Rückwärtiger Teil des Digitalreglers
3 Vorderer Teil des Digitalreglers
4 Verkabelung von hinten gesehen
5 Verkabelung von oben gesehen
6 Schneiden Sie den Teil für die Durchführung der Kabel mit
einer Kneifzange oder dergleichen aus.
Die Anschlüsse oben auf dem vorderen Teil des Digitalreglers
an die Anschlüsse (P1 bis 16, P2 bis 16a) innerhalb der Einheit
anschließen.
HINWEIS
■
Zur Vermeidung von störenden Interferenzen
sollte die
Netzkabeln für die Stromversorgung verlaufen.
■
Den Teil abisolieren, der durch
das Gehäuse des Digitalreglers
geführt wird ( l ).
4 Den oberen Teil des Digitalreglers wieder befestigen.
VORSICHT
Beim Befestigen darauf achten, dass die Kabel nicht
eingeklemmt werden.
Beim Einpassen bei den Clips auf der
Unterseite beginnen.
RKHBH/X008BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62574-1 – 10.2010
Sie das
1
P1
5
Verkabelung abseits von den
1
8. I
NBETRIEBNAHME UND
Die Inneneinheit muss vom Installateur konfiguriert werden, um der
Installationsumgebung (Außenklima, installierte Optionen, etc.) und
den Nutzungsgewohnheiten des Benutzers zu entsprechen.
VORSICHT
Es ist wichtig, dass sämtliche Informationen in diesem
Kapitel vom Installateur gelesen werden und dass das
System entsprechend konfiguriert wird.
GEFAHR STROMSCHLAG
Siehe "2. Allgemeine Sicherheitsvorkehrungen" auf Seite 2.
8.1. Übersicht der DIP-Schalter-Einstellungen
Der DIP-Schalter SS2 befindet
Schaltkastens (siehe "5.3. Hauptkomponenten des Schaltkastens"
auf Seite 11). Damit wird die Brauchwassertank-Installation, der
Raumthermostat-Anschluss und der Pumpenbetrieb konfiguriert.
WARNUNG
Schalten Sie die Stromversorgung ab, bevor Sie die
Wartungsblende des Schaltkastens öffnen und Änderungen
an den DIP-Schaltereinstellungen durchführen.
1
DIP-
Schalter
SS2 Beschreibung
1 Nicht anwendbar für den
Monteur
2 Brauchwassertank-
Installation (siehe
"8.4. Konfiguration der
Brauchwassertank-
Installation" auf
Seite 24)
3 Anschluss des
Raumthermostats (siehe
"8.2. Konfiguration der
Raumthermostat-
Installation" auf
Seite 23)
(a)
4 Diese Einstellung
beeinflusst die
Arbeitsweise der
Wärmepumpe, wenn
gleichzeitig mehr
Raumheizung/-kühlung
und Erwärmung des
Brauchwassers zu
erfolgen hat.
(a) Nur anwendbar wenn DIP-Schalter 2 = ON
(b) Der Betrieb für Heizen/Kühlen oder für die Warmwasserbereitung
(Brauchwasser) kann per Timer beschränkt werden und/oder durch
die bauseitige Einstellungen (4, 5, 8).
8.2. Konfiguration der Raumthermostat-Installation
■
Wenn kein Raumthermostat
Inneneinheit angeschlossen wird, muss der
Kippschalter SS2-3 auf OFF gestellt werden.
■
Wenn das Raumthermostat
Inneneinheit angeschlossen wird, muss der
Kippschalter SS2-3 auf ON gestellt werden.
■
Beim Raumthermostat die richtigen Einstellungen bestätigen
(6®02=ja, 6®05=9, 6®06=5), um zu verhindern, dass sich die Pumpe
immer wieder ein- und ausschaltet (d.h. flattert), was sich auf
die Lebensdauer der Pumpe negativ auswirken würde.
K
ONFIGURATION
sich auf der Platine
2 3 4
ON OFF
— (Standardwert)
Installiert Nicht installiert
(Standard)
Raumthermostat Kein Raumthermostat
angeschlossen angeschlossen
(Standard)
Heizen/Kühlen- Priorität auf Seiten
Priorität des höchsten
Anforderungsbedarfs
an die
1 2 3
an die
1 2 3
Installationsanleitung
des
(b)
4
4
